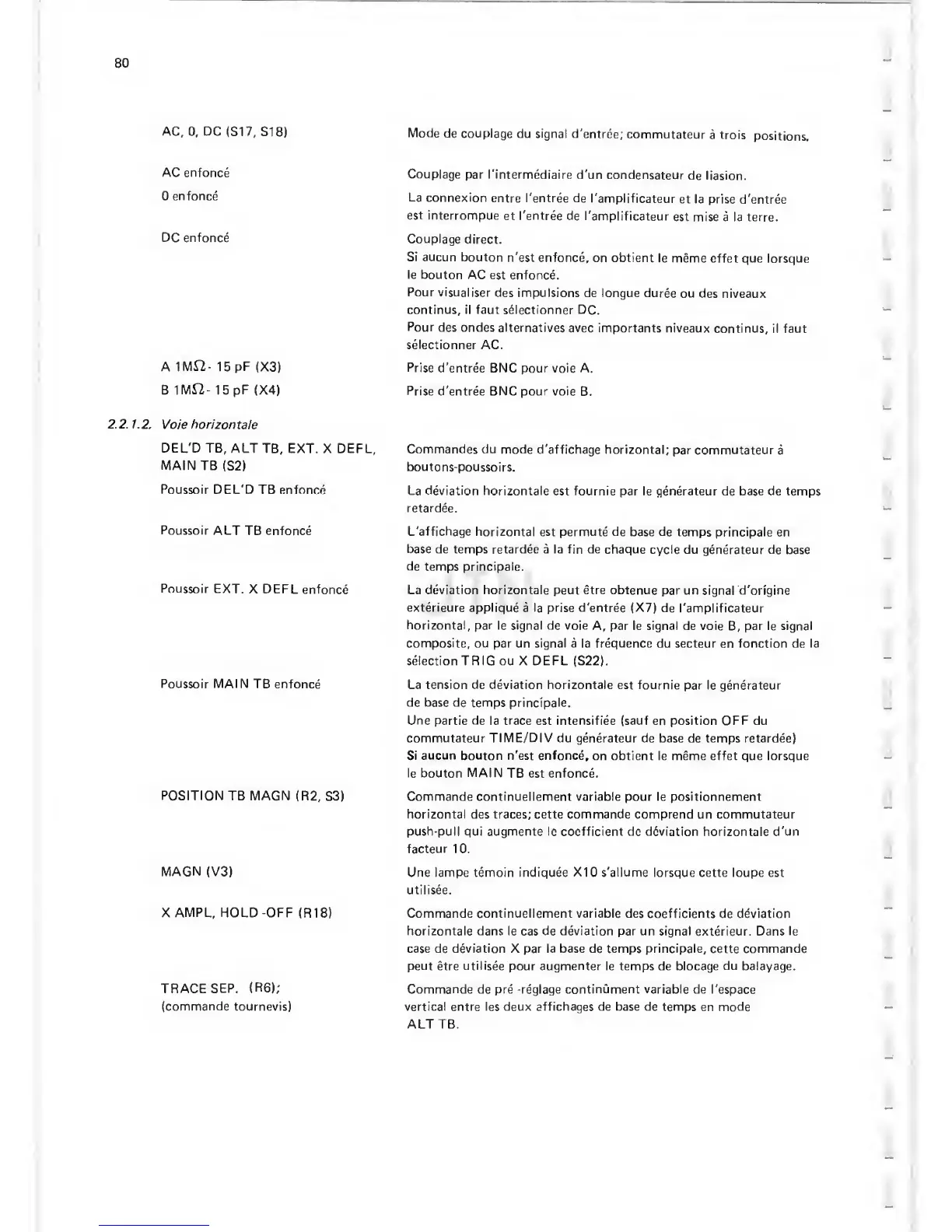

80
AC,
0,
DC
(SI
7,
S18)
Mode
de couplage du
signal
d'entree;
commutateur
a
trois
positions.
AC enfonce
0
enfonce
DC enfonce
A 1MJ2- 15pF
(X3)
B
IMn- 15pF
(X4)
Couplage
par I'intermediaire
d'un
condensateur
de liasion.
La
connexion
entre I'entree de
I'amplificateur
et la prise
d'entree
est
interrompue
et
I'entree
de
I'amplificateur
est
mise a la terre.
Couplage
direct.
Si
aucun bouton
n'est enfonce,
on obtient
le
meme effet que lorsque
le bouton
AC est enfonce.
Pour
visualiser
des impulsions de longue duree
ou
des niveaux
continus, il faut selectionner
DC.
Pour
des ondes
alternatives avec importants
niveaux
continus,
il faut
selectionner
AC.
Prise
d'entree BNC pour voie A.
Prise
d'entree BNC pour voie
B.
2.2. 1.2.
Voie horizontale
DEL'D TB, ALT
TB, EXT.
X
DEFL,
MAIN
TB
(S2)
Poussoir DEL'D TB
enfonce
Poussoir
ALT
TB enfonce
Poussoir EXT.
X DEFL
enfonce
Poussoir MAIN
TB enfonce
POSITION TB MAGN (R2,
S3)
MAGN (V3)
X
AMPL, HOLD -OFF
(R18)
TRACE SEP.
(R6);
(commande
tournevis)
Commandes du mode d'affichage
horizontal;
par commutateur
a
boutons-poussoirs.
La deviation horizontale
est
fournie par
le generateur de base de temps
retardee.
L'affichage
horizontal est permute de base
de temps principale
en
base de temps retardee
a
la fin de cheque
cycle du generateur de
base
de
temps principale.
La deviation horizontale peut etre obtenue
par un
signal
d'origine
exterieure applique
a la
prise d'entree (X7)
de I'amplificateur
horizontal,
par le signal de voie A,
par le signal de voie B, par le signal
composite, ou
par un
signal
a la
frequence
du secteur en function de la
selection TRIG ou X DEFL (S22).
La tension de deviation horizontale est fournie
par le generateur
de base de
temps principale.
Une partie de
la
trace
est intensifiee (sauf en position OFF du
commutateur TIME/DI
V
du
generateur de base de temps retardee)
Si
aucun
bouton n'est enfonce,
on obtient le meme effet que lorsque
le bouton
MAIN
TB
est
enfonce.
Commande continuellement variable
pour
le positionnement
horizontal
des traces; cette commande comprend un commutateur
push-pull
qui augmente Ic coefficient de deviation horizontale d'un
facteur 10.
Une lampe temoin indiquee
XI
0
s'allume lorsque
cette loupe est
utilisee.
Commande continuellement variable des
coefficients de
deviation
horizontale dans le
cas
de deviation par un signal
exterieur.
Dans le
case de deviation
X
par la base de temps principale,
cette
commande
peut etre utilisee pour augmenter le temps de blocage du balayage.
Commande de pre -reglage
continument
variable de I'espace
vertical entre les deux affichages de base de temps en mode
ALTTB.
