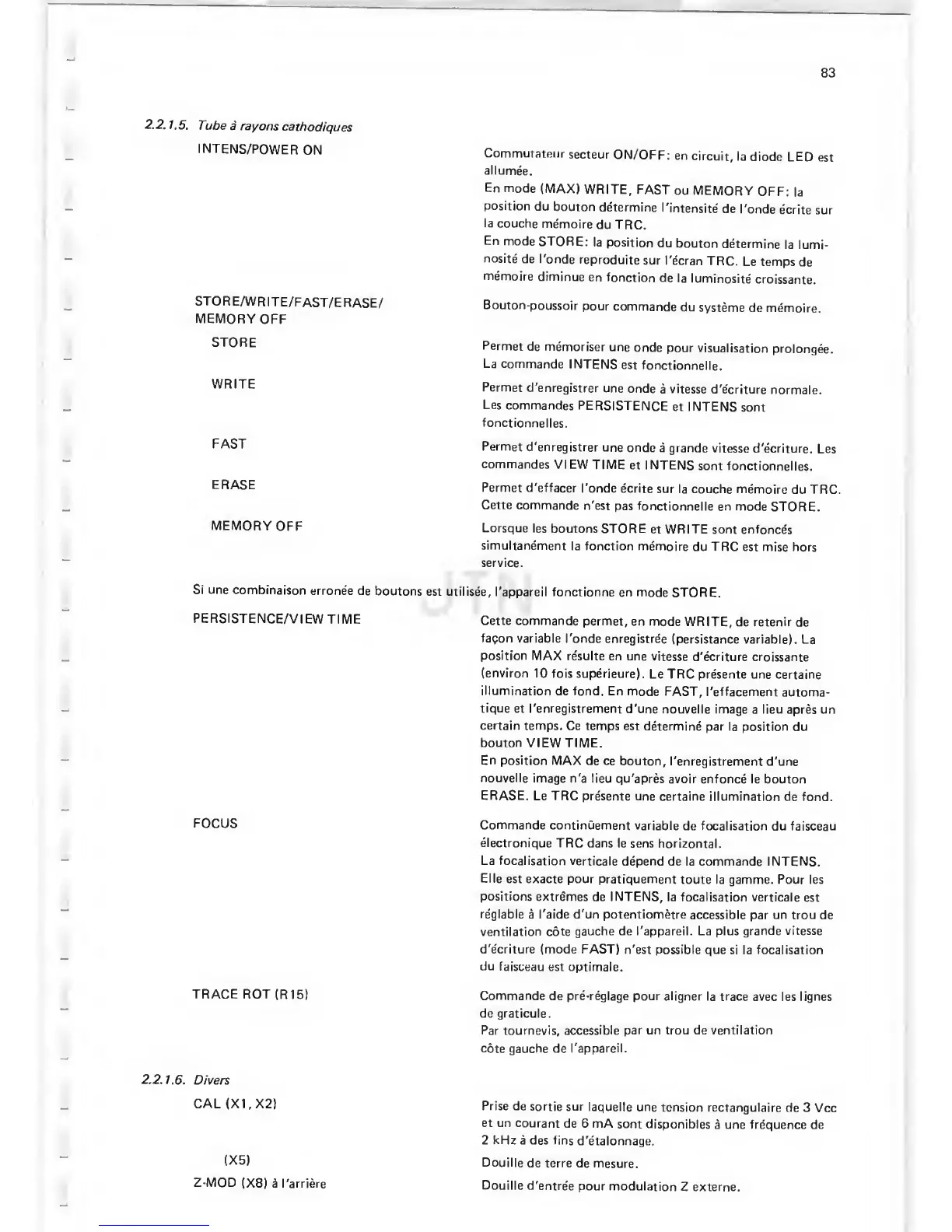

83
2.2.
1.5.
Tube
a rayons
cathodiques
I NTE
NS/POWER
ON
Commutateur
secteur
ON/OFF;
en
circuit,
la diode
LED
est
allumee.
En
mode
(MAX)
WRITE,
FAST
ou
MEMORY
OFF:
la
position
du
bouton
determine
I'intensite
de
I'onde
ecrite
sur
la
couche
memoire
du TRC.
En
mode
STORE:
la
position
du
bouton
determine
la
lumi-
nosite
de I'onde
reproduite
sur
I'ecran
TRC.
Le
temps
de
memoire
diminue
en
fonction
de
la
luminosite
croissante.
STORE/WRITE/FAST/ERASE/
MEMORY
OFF
STORE
WRITE
Bouton-poussoir
pour
commande
du
systeme
de
memoire.
Permet
de memoriser
une
onde
pour
visualisation
prolongee.
La
commande
INTENS
est
fonctionnelle.
Permet
d'enregistrer
une
onde
a
vitesse
d'Mriture
normale.
Les
commandes
PERSISTENCE
et INTENS
sont
fonctionnelles.
Permet
d'enregistrer
une
onde a grande
vitesse
d'ecriture.
Les
commandes
VI EW
TIME
et INTENS
sont fonctionnelles.
Permet
d'effacer I'onde
ferite sur
la couche
memoire
du TRC.
Cette
commande
n'est
pas fonctionnelle
en mode
STORE.
Lorsque
les
boutons STORE
et WRITE
sont
enfonces
simultanement
la fonction
memoire
du TRC est mise
hors
service.
Si
une
combinaison
erronee de
boutons
est utilisee,
I'appareil
fonctionne
en mode
STORE.
PERSISTENCE/VIEW
TIME
Cette commande
permet,
en
mode WRITE,
de retenir de
fapon
variable I'onde
enregistree
(persistence
variable).
La
position MAX
resulte en une
vitesse
d'^riture croissante
(environ 10 fois
superieure).
Le TRC
presente une
certaine
illumination
de fond. En
mode FAST,
I'effacement
automa-
tique
et I'enregistrement
d'une
nouvelle image
a
lieu
apres un
certain
temps.
Ce temps est
determine
par la position
du
bouton
VIEW TIME.
En position MAX
de ce
bouton, I'enregistrement
d'une
nouvelle
n'a lieu qu'apres
avoir
enfonce le bouton
ERASE.
Le TRC presente une
certaine
illumination de fond.
FAST
ERASE
MEMORY
OFF
FOCUS
Commande
continuement
variable
de focalisation du faisceau
electronique
TRC dans le sens
horizontal.
La focalisation
verticale
depend de la commande INTENS.
Elle
est exacte pour pratiquement
toute la
gamme.
Pour les
positions
extremes de INTENS,
la focalisation verticale
est
reglable
a I'aide d'un potentiometre
accessible par un trou
de
ventilation
cote
gauche de I'appareil. La plus
grande vitesse
d'ecriture (mode FAST)
n'est possible que
si
la
focalisation
du faisceau
est optimale.
TRACE
ROT (R15)
Commande
de pre-reglage pour
aligner la trace avec les lignes
de graticule.
Par tournevis, accessible
par un trou de ventilation
cote gauche de I'appareil.
2.2.
1.6. Divers
CAL
(XI
,
X2)
Prise de
sortie sur
laquelle
une
tension rectangulaire
de
3 Vcc
et un
courant
de 6 mA
sont
disponibles
a
une frequence
de
2
kHz
a des fins
d'etalonnage.
(X5)
Douille
de terre de
mesure.
Z-MOD
(X8)
a I'arriere
Douille
d'entree
pour modulation
Z
externe.
