86
Z2.4.4.
Declenchement
du balayage
en SINGLE
Lorsque
des effets
uniques
sont observes
(par
photographie), il faut
s'assurer
qu'une
seule dent
de
scie
est
engendree, meme
si
plusieurs impulsions
de declenchement
doivent
etre produites
apres le
phenomene
en
question. II va de
soi
que la dent
de scie simple
en
question doit
etre declenchee
par une impulsion
de
declenchement.
Pour
ce faire, le bouton
SINGLE doit
etre
enfonce. La premiere
impulsion
de declenchement
apparaissant
apres
le relachement
du
bouton
demarre le
generateur
de base de temps.
Celui-ci est alors
bloque
jusqu'a
ce que le
bouton
SING LE
soit enfonce
a
nouveau.
La lampe NOT
TRIG'D
s'allume
des que le
bouton
SINGLE
est
enfonce
et reste
allume
et ce jusqu'a
la fin
de
la
dent de scie.
Screen
MA7734

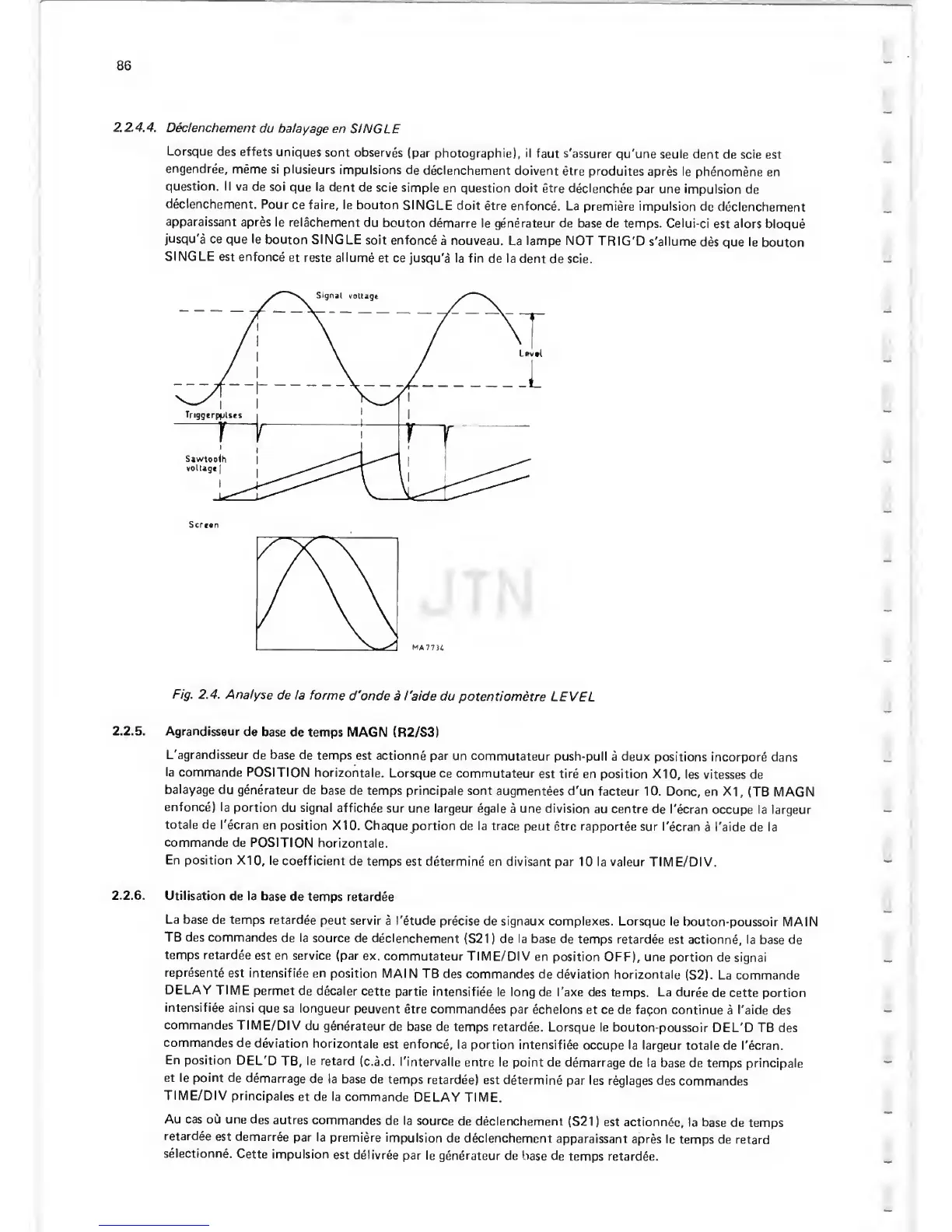

Fig.
2.4. Analyse
de !a forme
d'onde a I'aide
du
potentiometre
LEVEL
2.2.5.
Agrandisseur
de base
de temps MAGN
(R2/S3)
L'agrandisseur de base
de temps
est actionne par un
commutateur
push-pull a deux
positions
incorpore dans
la
commande
POSITION
horizontale.
Lorsque ce commutateur
est
tire
en position X10,
les
vitesses de
balayage
du generateur
de
base de
temps principale sont
augmentees d’un
facteur 10. Done,
en XI,
(TB MAGN
enfonce)
la portion
du signal
affichee
sur une largeur egale
a une division
au centre de
I'ecran
occupe la largeur
totale de
I'ecran
en
position X10. Cheque
portion de la trace
peut etre
rapportee sur
I'ecran
a
I'aide
de la
commande
de POSITION
horizontale.
En position X10,
le
coefficient de
temps
est determine en divisant par
10 la valeur TIME/DIV.
2.2.6.
Utilisation
de la
base de
temps retardee
La base
de temps retardee
peut
servir
a I'etude precise
de signaux complexes. Lorsque
le
bouton-poussoir MAIN
TB des commandes
de
la
source de
declenchement
(S21
)
de la base
de temps retardee
est actionne, la base
de
temps retardee
est
en service (par
ex. commutateur
TIME/DIV
en position
OFF), une portion
de signai
represente
est intensifiee en
position MAIN
TB des commandes
de deviation
horizontale
(S2).
La
commande
DELAY TIME
permet de decaler
cette
partie intensifiee
le long
de I'axe des temps. La
duree
de cette portion
intensifiee
ainsi
que sa longueur
peuvent
etre commandees
par echelons
et ce de facon
continue
a
I'aide
des
commandes
TIME/DIV
du
generateur
de base de temps
retardee.
Lorsque le
bouton-poussoir
DEL'D TB des
commandes
de
deviation
horizontale
est enfonce,
la portion
intensifiee
occupe la largeur
totale de I'ecran.
En position
DEL'D
TB,
le retard
(c.a.d. I'intervalle
entre
le point de
demarrage de la
base de temps principale
et le point
de
demarrage
de la
base de
temps retardee)
est determine
par les reglages
des
commandes
TIME/DIV
principales
et de
la
commande
DELAY TIME.
Au cas oCi une
des
autres
commandes
de la source
de declenchement
(S21) est actionnee,
la base
de temps
retardee
est
demarree
par la
premiere
impulsion
de declenchement
apparaissant
apres le
temps de retard
selectionne.
Cette
impulsion
est
delivree
par le generateur
de base
de temps
retardee.
