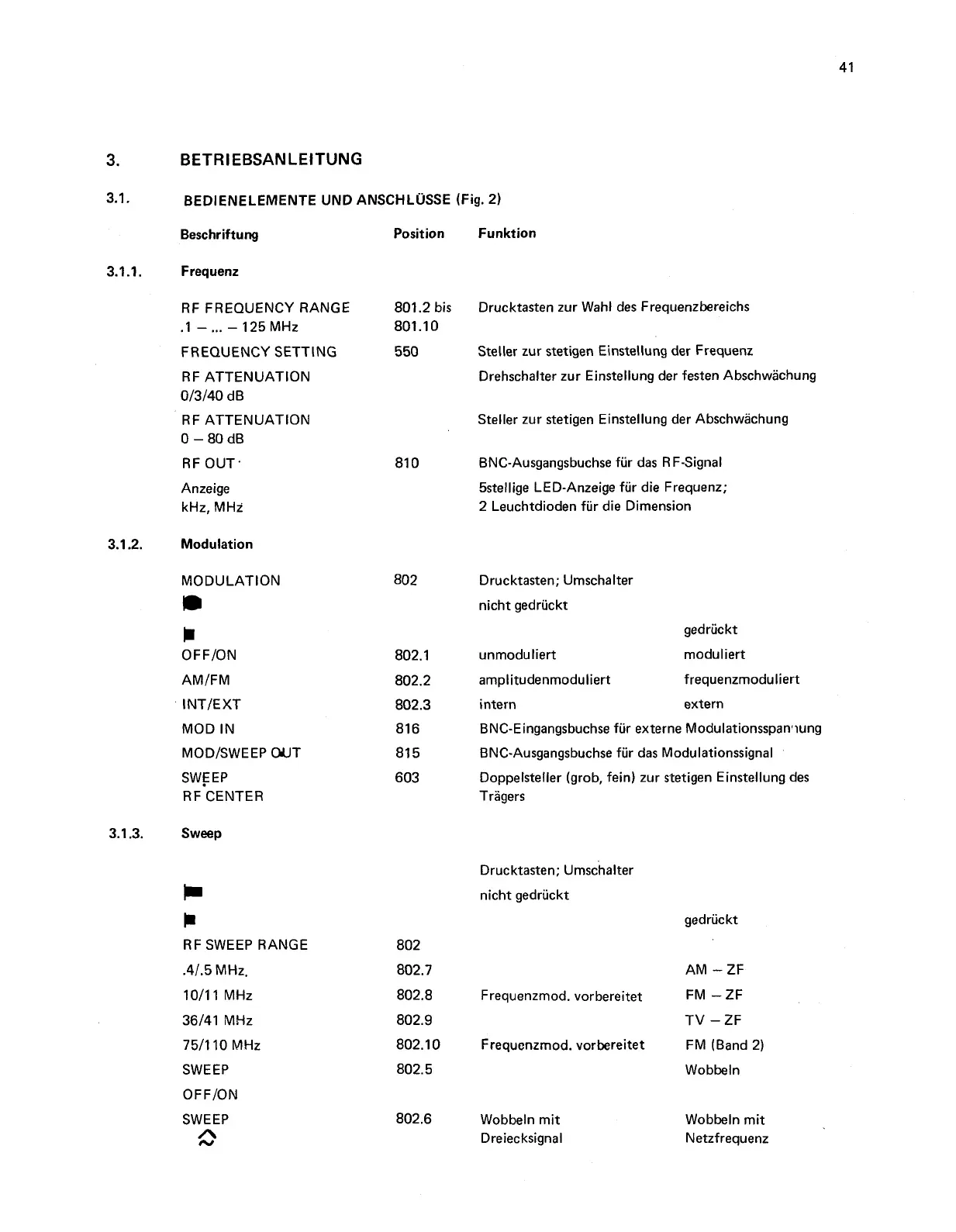

3. BETRIEBSANLEITUNG
3.1.
BEDIENELEMENTE UND ANSCHLUSSE (Fig. 2)
Beschriftung Position Funktion
3.1 .I. Frequenz
RFFREQUENCYRANGE
.I - ... - 125 MHz
FREQUENCY SETTING
RF ATTENUATION
013140 dB
RF ATTENUATION
0
- 80 dB
RF OUT.
Anzeige
kHz, MHz
3.1.2. Modulation
MODULATION
C
OFFION
AMIFM
I NTIE XT
MOD IN
MODISWEEP OUT
SWFEP
RF CENTER
3.1.3. Sweep
C
RF SWEEP RANGE
.4/.5 MHz.
1011 1 MHz
36141 MHz
7511 10 MHz
SWEEP
OFFION
SWEEP
e
801.2 bis
Drucktasten zur Wahl des Frequenzbereichs
801.10
550
Steller zur stetigen Einstellung der
F requenz
Drehschalter zur Einstellung der festen Abschwachung
Steller zur stetigen Einstellung der Abschwachung
BNC-Ausgangsbuchse fur das
R F-Signal
5stellige LED-Anzeige fiir die Frequenz;
2 Leuchtdioden fur die Dimension
802 Drucktasten; Urnschalter
nicht gedriickt
gedriickt
802.1 unrnoduliert rnoduliert
802.2 arnplitudenrnoduliert frequenzrnoduliert
802.3 intern
extern
816 BNC-Eingangsbuchse fur externe Modulationsspanwng
81 5
BNC-Ausgangsbuchse fur das Modulationssignal
603
Doppelsteller (grob, fein) zur stetigen Einstellung des
Tragers
Drucktasten; ~rnschalter
nicht gedriickt
802
802.7
802.8 Frequenzrnod. vorbereitet
802.9
802.10 Frequenzrnod. vorbereitet
802.5
802.6 Wobbeln rnit
Dreiecksignal
gedruc kt
AM
- ZF
FM
- ZF
TV - ZF
FM (Band 2)
Wobbeln
Wobbeln rnit
Netzfrequenz
