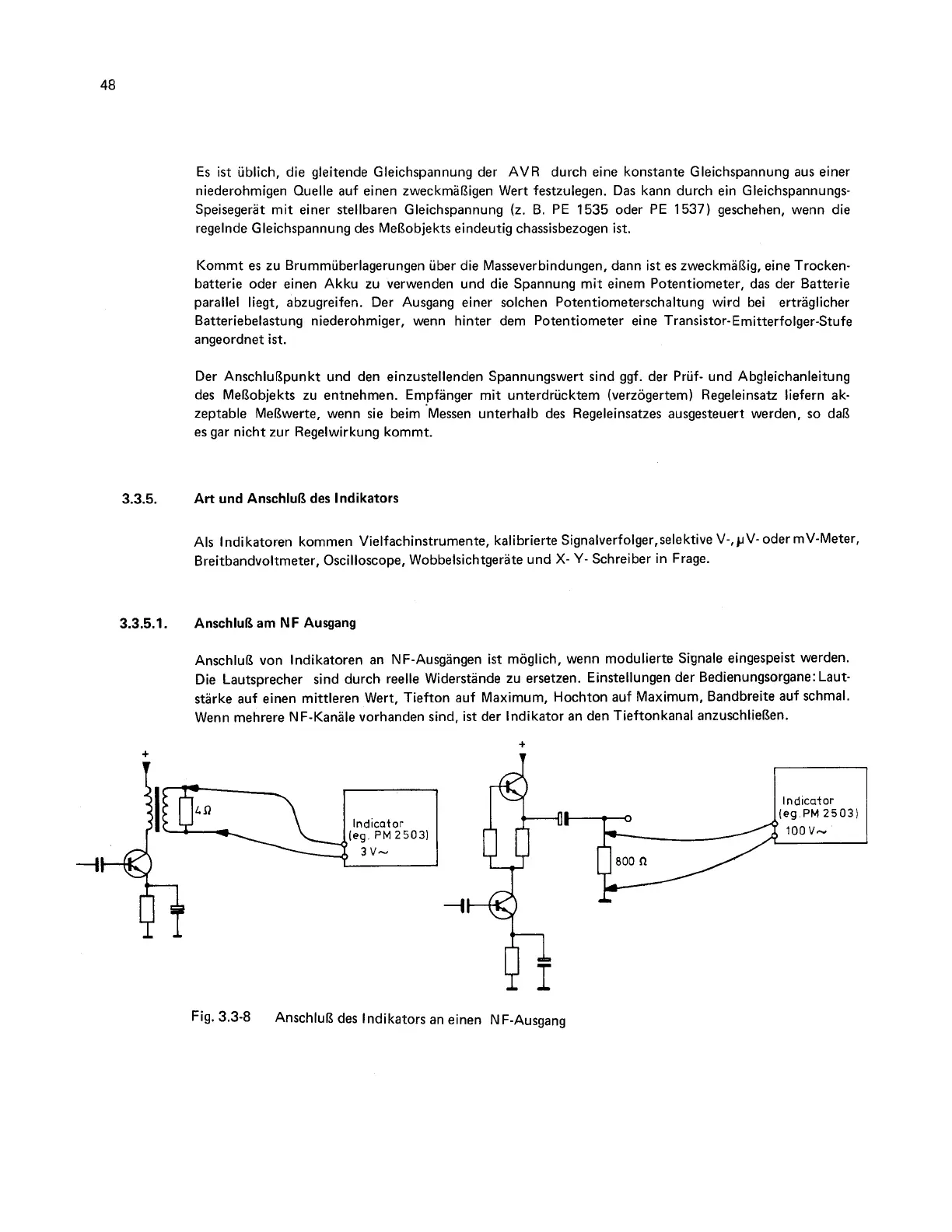

Es
ist
ublich, die gleitende Gleichspannung der AVR
durch eine konstante Gleichspannung aus einer
niederohmigen Quelle auf einen zweckmaaigen Wert festzulegen. Das kann durch ein Gleichspannungs-
Speisegerat mit einer stellbaren Gleichspannung (z. B. PE 1535 oder PE 1537) geschehen, wenn die
regelnde Gleichspannung des MeRobjekts eindeutig chassisbezogen
ist.
Kommt es zu Brummuberlagerungen uber die Masseverbindungen, dann ist es zweckmaRig, eine Trocken-
batterie oder einen Akku zu verwenden und die Spannung mit einem Potentiometer, das der Batterie
parallel liegt, abzugreifen. Der Ausgang einer solchen Potentiometerschaltung wird bei ertraglicher
Batteriebelastung niederohmiger, wenn hinter dem Potentiometer eine
Transistor-Emitterfolger-Stufe
angeordnet
ist.
Der AnschluRpunkt und den einzustellenden Spannungswert sind ggf. der Pruf- und Abgleichanleitung
des MeRobjekts zu entnehmen. Empfanger mit unterdrucktem (verzogertem) Regeleinsatz liefern ak-
zeptable MeRwerte, wenn sie beim '~essen unterhalb des Regeleinsatzes ausgesteuert werden, so daR
es gar nicht zur Regelwirkung kommt.
Art und AnschluR des lndikators
Als Indikatoren kommen Vielfachinstrumente, kalibrierte
Signalverfolger,selektive
V-,pV- oder mV-Meter,
Breitbandvoltmeter, Oscilloscope, Wobbelsichtgerate und
X-
Y-
Schreiber in Frage.
AnschluR
am
NF
Ausgang
AnschluR von lndikatoren an NF-Ausgangen
ist
moglich, wenn modulierte Signale eingespeist werden.
Die Lautsprecher sind durch reelle Widerstande zu ersetzen. Einstellungen der Bedienungsorgane: Laut-
starke auf einen mittleren Wert, Tiefton auf Maximum, Hochton auf Maximum, Bandbreite auf schmal.
Wenn mehrere NF-Kanale vorhanden sind,
ist
der lndikator an den Tieftonkanal anzuschlieRen.
Indicator
(eg PM
2503)
-4
Indicator
(eg.PM
2503)
Fig.
3.3-8
AnschluR des lndikators an einen NF-Ausgang
