3.3.5.4.

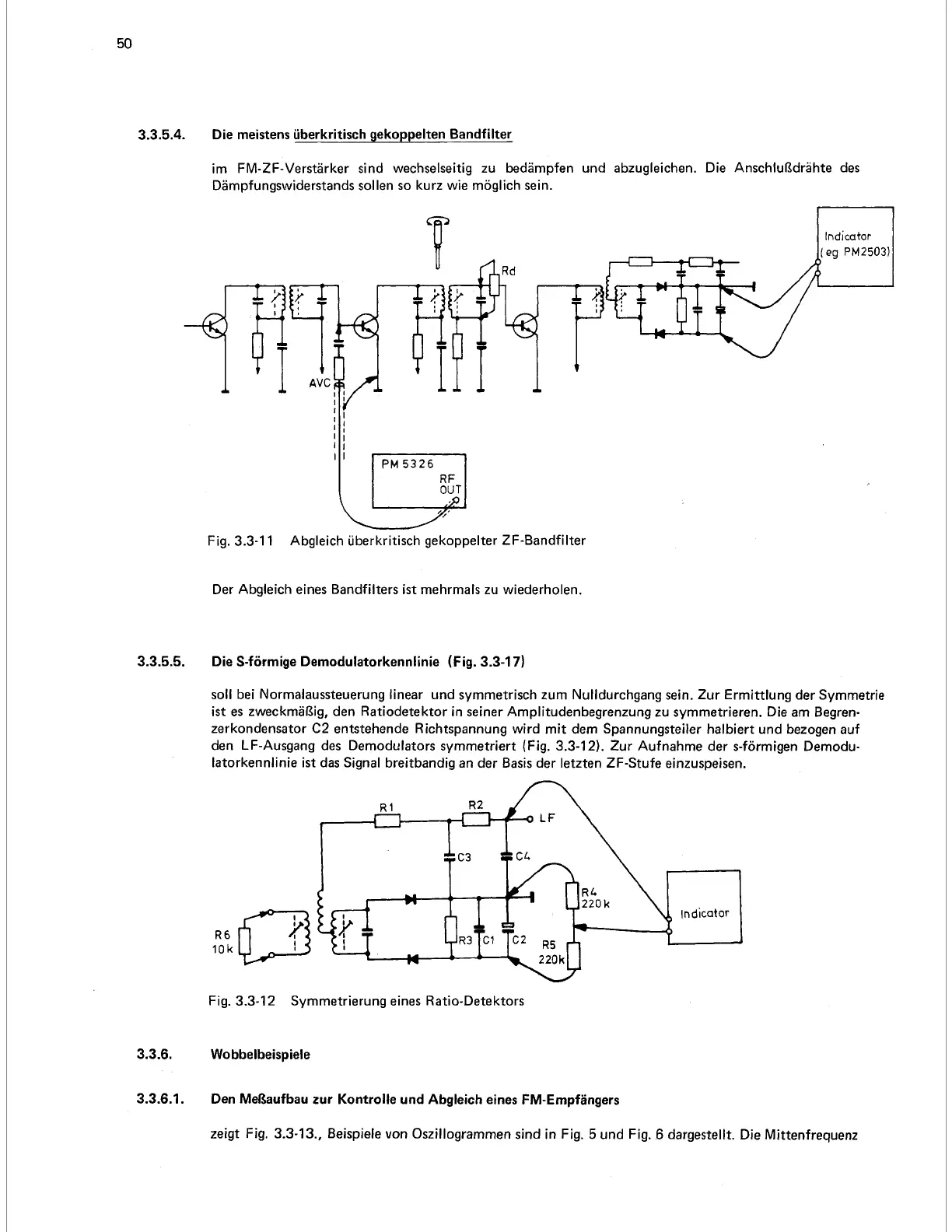

Die meistens iiberkritisch gekoppelten Bandfilter
im FM-ZF-Verstarker sind wechselseitig zu bedampfen und abzugleichen. Die AnschluRdrahte des
Dampfungswiderstands sollen so kurz wie moglich sein.
Der Abgleich eines Bandfilters
ist mehrmals zu wiederholen.
3.3.5.5.
Die S-formige Demodulatorkennlinie (Fig. 3-3-17]
sol1 bei Normalaussteuerung linear und symmetrisch zum Nulldurchgang sein. Zur Ermittlung der Symmetrie
ist es zweckmaaig, den Ratiodetektor in seiner Amplitudenbegrenzung zu symmetrieren. Die am Begren-
zerkondensator
C2 entstehende Richtspannung wird mit dem Spannungsteiler halbiert und bezogen auf
den LF-Ausgang des Demodulators symmetriert (Fig.
3.3-12). Zur Aufnahme der s-formigen Demodu-
latorkennlinie
ist das Signal breitbandig an der Basis der letzten ZF-Stufe einzuspeisen.
Indicator
Fig. 3.3-12 Symmetrierung eines Ratio-Detektors
3.3.6. Wobbelbeispiele
3.3.6.1. Den MeSaufbau zur Kontrolle und Abgleich eines FM-Empfangers
zeigt Fig.
3.3-13., Beispiele von Oszillogrammen sind in Fig. 5 und Fig. 6 dargestellt. Die Mittenfrequenz
