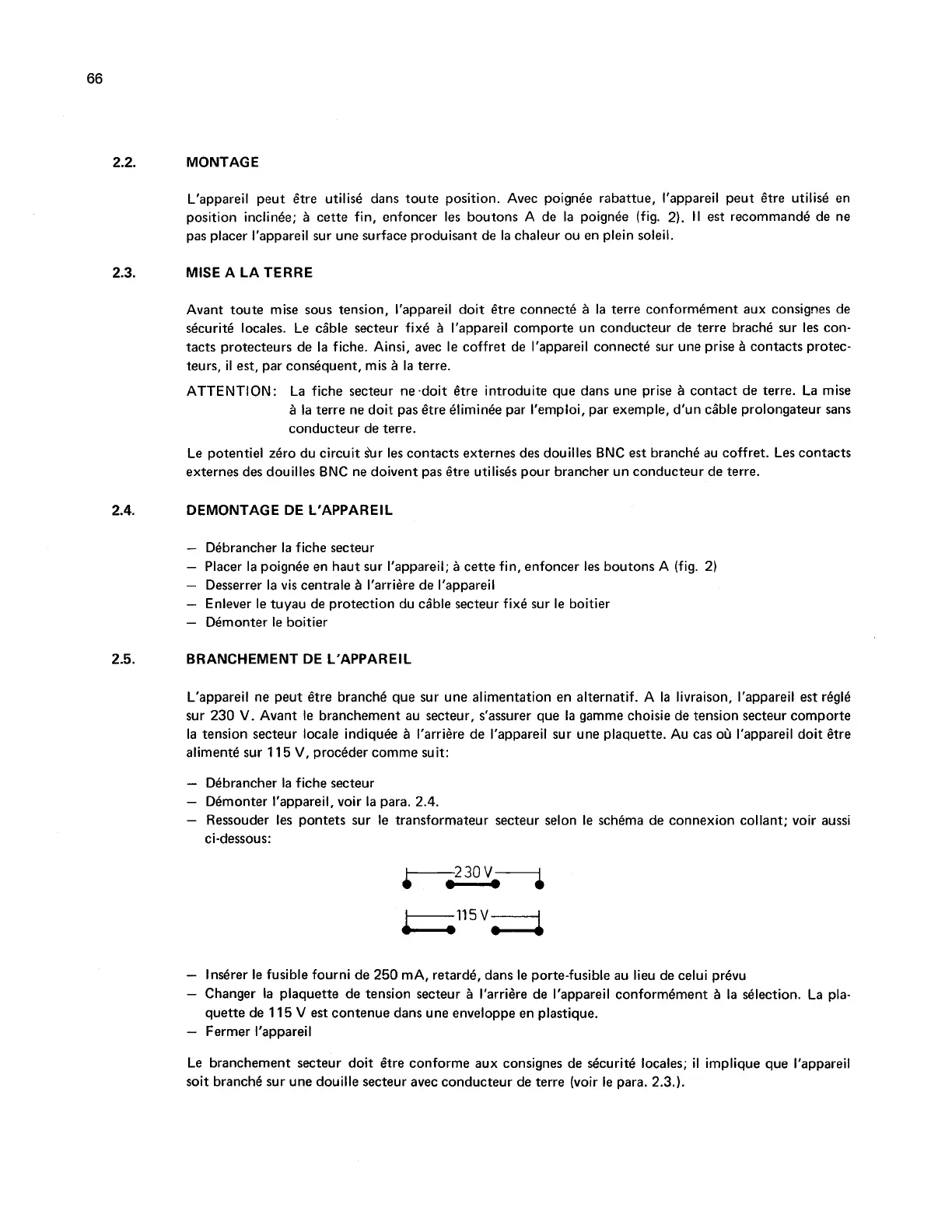

MONTAGE
L'appareil peut Btre utilise dans toute position. Avec poignee rabattue, I'appareil peut Btre utilise en
position inclin6e;
a cette fin, enfoncer les boutons A de la poignee (fig. 2). 11 est recommande de ne
pas placer I'appareil sur une surface produisant de la chaleur ou en plein soleil.
MlSE A LA TERRE
Avant toute mise sous tension, I'appareil doit Btre connecte B la terre conformement aux consignes de
securite locales. Le c5ble secteur fix6
a I'appareil comporte un conducteur de terre brache sur les con-
tacts protecteurs de la fiche. Ainsi, avec le coffret de I'appareil connect6 sur une prise
a contacts protec-
teurs, il est, par consequent, mis
a la terre.
ATTENTION: La fiche secteur ne.doit Btre introduite que dans une prise
5 contact de terre. La mise
8 la terre ne doit pas Btre Bliminee par I'emploi, par exemple, d'un cdble prolongateur sans
conducteur de terre.
Le potentiel
zero du circuit hr
les contacts externes des douilles BNC est branch6 au coffret. Les contacts
externes des douilles BNC ne doivent pas Btre utilises pour brancher un conducteur de terre.
DEMONTAGE DE L'APPAREIL
- Debrancher la fiche secteur
- Placer la poignee en haut sur I'appareil; a cette fin, enfoncer les boutons A (fig. 2)
- Desserrer la vis centrale B I'arrihre de I'appareil
- Enlever le tuyau de protection du cdble secteur fix6 sur le boitier
- Demonter le boitier
BRANCHEMENT DE L'APPAREIL
L'appareil ne peut Btre branch6 que sur une alimentation en alternatif. A la livraison, I'appareil est r6gl6
sur 230
V. Avant le branchement au secteur. s'assurer que la gamme choisie de tension secteur comporte
la tension secteur locale indiquee
B I'arrihre de I'appareil sur une plaquette. Au cas oh I'appareil doit Btre
aliment6 sur
11 5 V, proceder comme suit:
- Debrancher la fiche secteur
- D6monter I'appareil, voir la para. 2.4.
- Ressouder les pontets sur le transformateur secteur selon le schema de connexion collant; voir aussi
ci-dessous:
- InGrer le fusible fourni de 250 mA, retarde, dans le porte-fusible au lieu de celui prevu
- Changer la plaquette de tension secteur B 11arri6re de I'appareil conform6ment A la selection. La pla-
quette de
1 15 V est contenue dans une enveloppe en plastique.
- Fermer l'appareil
Le branchement secteur doit Btre conforme aux consignes de Gcurite locales; il implique que I'appareil
soit branch6 sur une douille secteur avec conducteur de terre (voir
le para. 2.3.).
