连接操作
连接操作
输入和输出
输入和输出

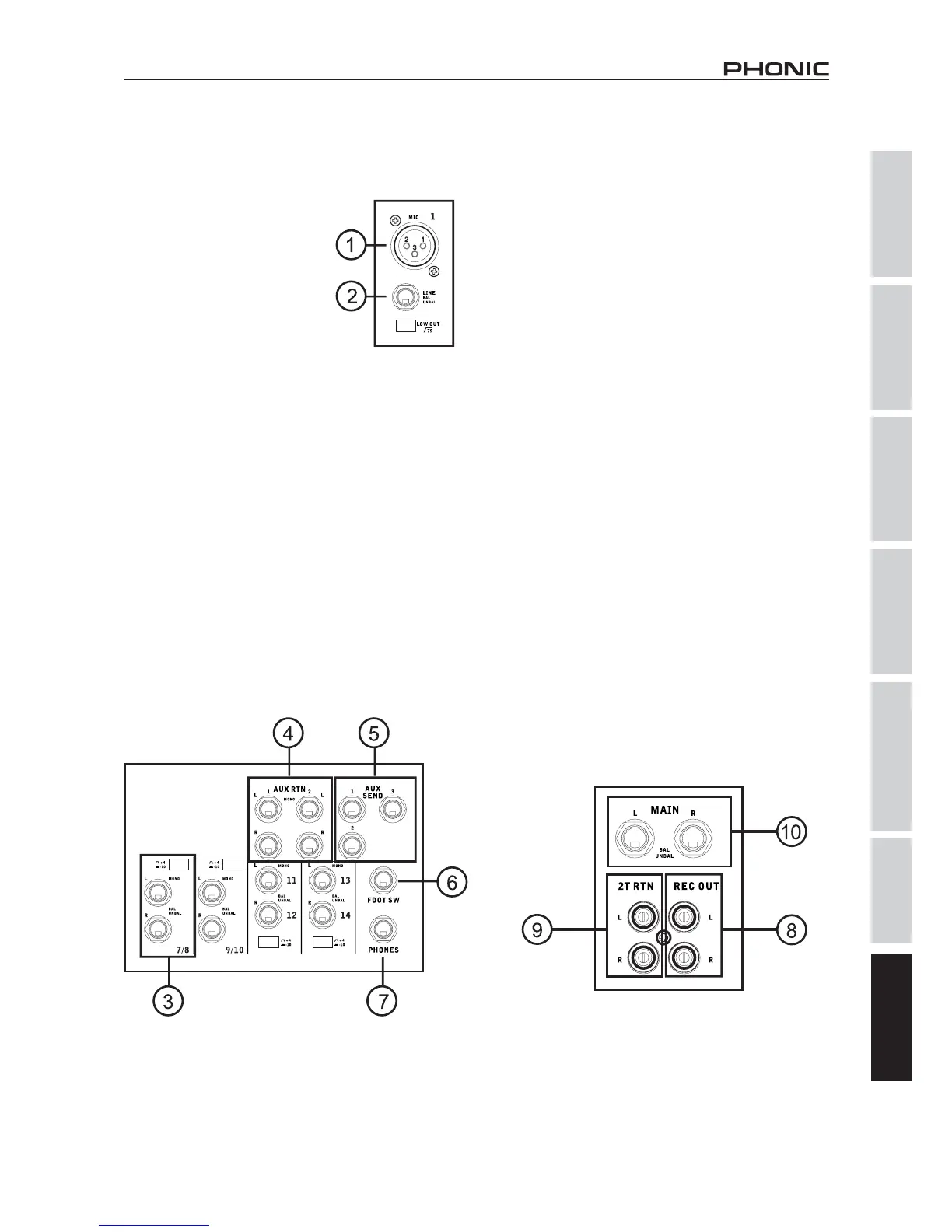

1. XLR
1. XLR
麦克风输入
麦克风输入
此插孔为3芯 XLR输入,连接
麦克风接收平衡和非平衡讯
号.可连接麦克风--如专业的
动圈式麦克风或铝带式麦克
风--带标准XLR阳性接口和低
噪音的前置功放,可提供清晰
明朗的音质.AM442D调音台
设有4个标准的XLR麦克风输
入,AM642D/AM642DP设有
6个标准的麦克风输入.
注意
注意:当使用动圈式麦克风时,应打开幻象电源.但使用幻象电源
时,严禁在输入麦克风接口上接入非均衡式的麦克风和乐器.
2.
2.
高电平输入
高电平输入
此输入声道接受平衡和非平衡的1/4”TRS和TS插
孔.它的输入有多个,可选择与各种设备如电子琴,鼓
声仿真器,电吉它和多种电器乐器使用.
3. 立体声道
3. 立体声道
AM442和AM642D设有多个立体声道,提供了更多
的选择空间.任一立体声道为典型的1/4”TRS耳机插
座.以连接不同的高电平输入设备,如电子琴,吉它和
外接讯号处理器或调音台.此立体声道还可用作单声
道,讯号经1/4”TRS插座输入至左立体输入后会自动
复制到右输入.AM442D,AM642D和AM642DP设有
4个立体声道,可提供+4/-10dB的最大限度的灵活选
择.
4.
4.
辅助返送
辅助返送
此1/4”TS输入是将外部讯号处理器处理过的讯号返
送回调音台AM442D/642D/642DP,必要时还可用作
外部输入.正面板配有一个音量控制.辅助返送1和
2个输入,可接受单讯号,即把任一设备1/4”耳机插
座插入左输入孔内,讯号便会自动复制到右输入声
道.反之则不然.使用辅助返送2时,内建的数位效果
处理器显示为平行.
5.
5.
辅助输出
辅助输出
此1/4”TS输出可将一个外部信号处理器,或功放和
喇叭连接至调音台.调音台面板的辅助主控制可控制
辅助输出信号.AM442D设有2路辅助输出,AM642D/
AM642DP设有3路辅助输出.
6.
6.
脚踏开关插座
脚踏开关插座
此端子为控制数位效果处理器开/关的脚踏式开关.
7.
7.
耳机输出
耳机输出
此立体输出端子适用于耳机,监听混音.耳机输出音
量由Phones/Control Room控制室/耳机控制.
8.
8.
录音输出
录音输出
此输出经RCA插座可连接多种录音设备.
9. 2T
9. 2T
返送
返送
此RCA输入可连接外部设备,如CD播放器,盒式磁
带,磁带等.
10.
10.
主输出
主输出
此XLR插孔将最终的立体声讯号传送至主混音总
线,主要功能为:将主输出讯号传送至外部设备,如功
放,其它的混音器,以及各种信号处理器(混音器,均
衡器等).
