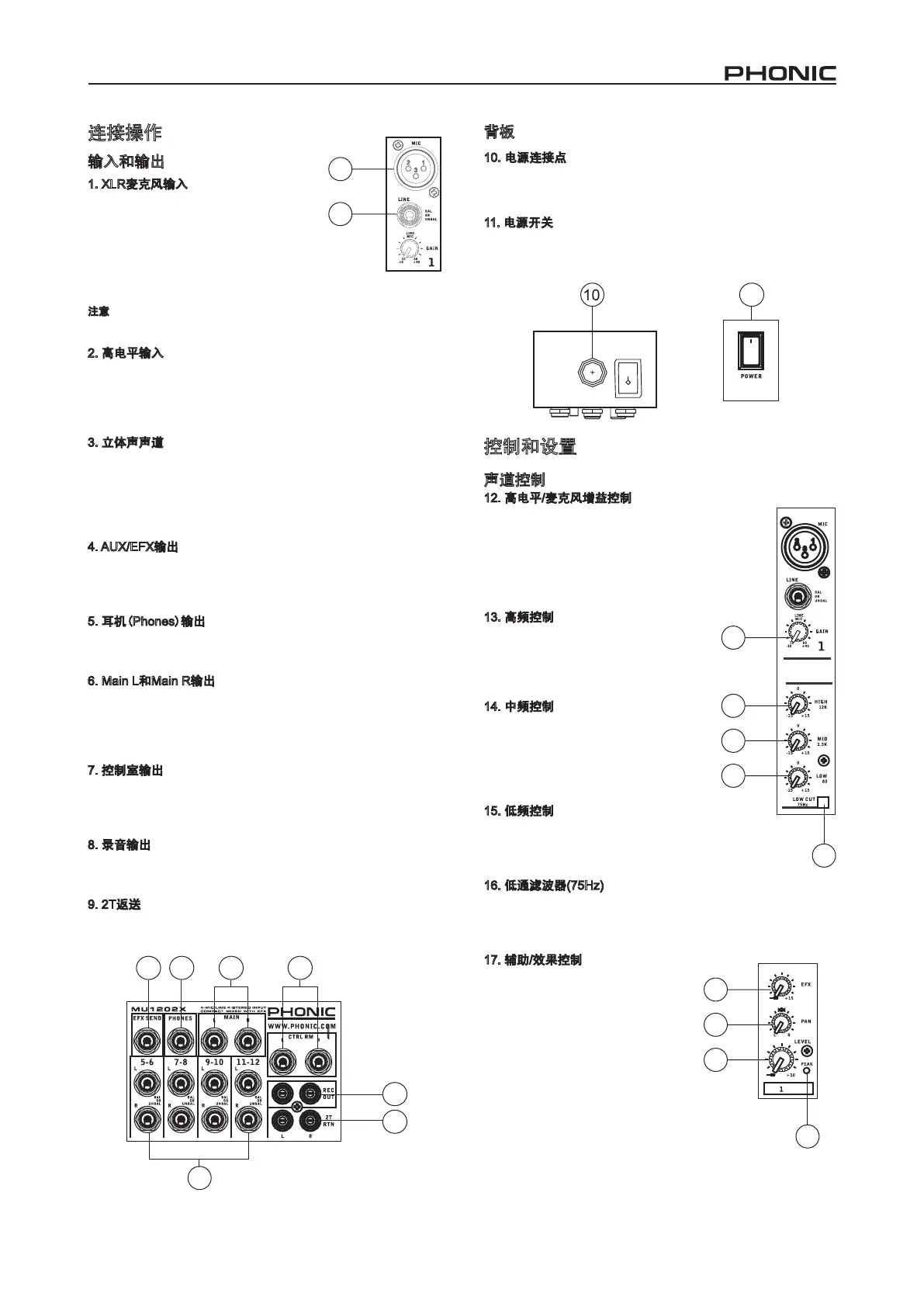

19MU1202 / MU1202X
连接操作
输入和输出
1. XLR麦克风输入
这些插孔可连接常见的3芯XLR输入，接
收平衡式或非平衡式信号，是常见的XLR
公座连接器，可连接专业电容式，动圈
式或铝带式麦克风。拥有超低噪音的前
置放大器，可再现水晶般清丽的音质。
MU1202和MU1202X拥有4路标准的XLR
麦克风输入。
注意:使用电容式麦克风时需同时开启幻象电源，但开启幻象电源时，不可
以将非平衡式麦克风和其它乐器插入麦克风输入。
2. 高电平输入
此输入可连接常见的1/4”TRS或TS输入，接收平衡式和非平衡式
信号。高电平输入的数目取决于您所购买的MU型号。该插孔可
连接一系列的高电平设备，如电子琴，电吉他，鼓声仿真器和多
种电子乐器。
3. 立体声声道
MU1202和MU1202X都设有多个立体声声道，可为连接提供了更
多的选择空间。各立体声声道均拥有两个1/4”TRS耳机插座，可
连接不同的高电平输入设备， 如电子琴，吉他和外部信号处理
器或调音台。这些立体声道还可用做单声道，信号经1/4”Phone
插座输入至左立体声输入后会自动复制到右输入。反之则不然。
4. AUX/EFX输出
这些1/4”TS输出可将外部数字效果处理器，或音箱和功率放大
器连接至调音台。MU1202的输出信号来自于AUX输出控制，
MU1202X则来自数字效果处理器。
5. 耳机(Phones)输出
这个立 体声输出端口可连接耳 机监听混音，耳机输出 音量由
Control Room/Phones控制调节。
6. Main L和Main R输出
这两个端口可输出Main混音总线的最终立体声高电平信号。主要
作用是将Main Output主输出信号输往外部设备，如功率放大器(
接着输往一对音箱)，其它调音台，以及其它一系列可能的信号
处理设备(均衡器，分频器等等)。
7. 控制室输出
这两个1/4”Phone插座输出可输送Control Room/Phones音量控
制调节的信号。此输出的应用相当广泛，可将调音台的信号输送
至有源监听音箱，或用于监听控制台的音频信号。
8. 录音输出
这些输出可经RCA线连接多种录音设备，如MD播放器或手提电脑
等，从而控制音频音量和音质。
9. 2T返送
这些RCA立体声输入可连接外部设备，如磁带和CD播放器，或笔
记本电脑，接收其它声源处理的信号，然后输往Main L-R混音总
线。
背板
10. 电源连接点
此端子可连接外部电源，为调音台供电。请务必使用随附的电源
转接器。
11. 电源开关
开启或关闭调音台。开启前请务必关闭所有的音量控制。
控制和设置
声道控制
12. 高电平/麦克风增益控制
此旋钮可调节高电平/麦克风输入信号的
灵敏度。建议将增益调节至既可最大限
度的使用音频，又能同时确保音质的位
置。当增益调节至适当位置时，峰值指
示灯将偶然闪亮。MU1202和MU1202X
的4个单声道均拥有此控制。
13. 高频控制
此控制可对高频12KHz的频率进行±15dB
的 增 强 或 衰 减 ， 以 调 节 音 频 的 高 音 部
分，增加声音的力度和劲道，如吉他，
音钹，音乐合成器等。
14. 中频控制
此控制可对中频2.5KHz进行±15 dB的增
强或衰减调节。进行专业音频混音时，
要调节中频并非易事，人们往往希望对
中频进行削弱而非增强，以此缓和刺耳
的人声和乐器声。
15. 低频控制
此控制可对低频80Hz进行±15dBu的增强
或衰减调节，可对声音进行暖色处理，
增加吉他，鼓声及电子琴的力道。
16. 低通滤波器(75Hz)
位于声道1至4的此按钮可开启高通/低切滤波器，对75Hz以下的
频率进行18dB/oct的削减，以消除多余的地面噪音或舞台隆隆
声。
17. 辅助/效果控制
MU1202的AUX控制可将相应的信号
输往AUX混音总线，最终音量由主混
音面板上的AUX输出控制调节。该信
号将传送至AUX，连接功率放大器和
录音棚或舞台监听音箱，或简单地用
做辅助输出。MU1202X的EFX控制
可调节输往EFX混音总线的信号的音
量，然后将信号传送至内建数字效果
处理器，或通过EFX Send倒送回调
音台。此控制为推杆后控制，所以任
何对相应声道音量的调节都不会影响
AUX或EFX信号。
1
2
4 5 6
3
7
8
9
11
12
13
14
15
16
19
20
17
18
