29
POWERPOD 620 / 740 / 780 / 1062 / 1082

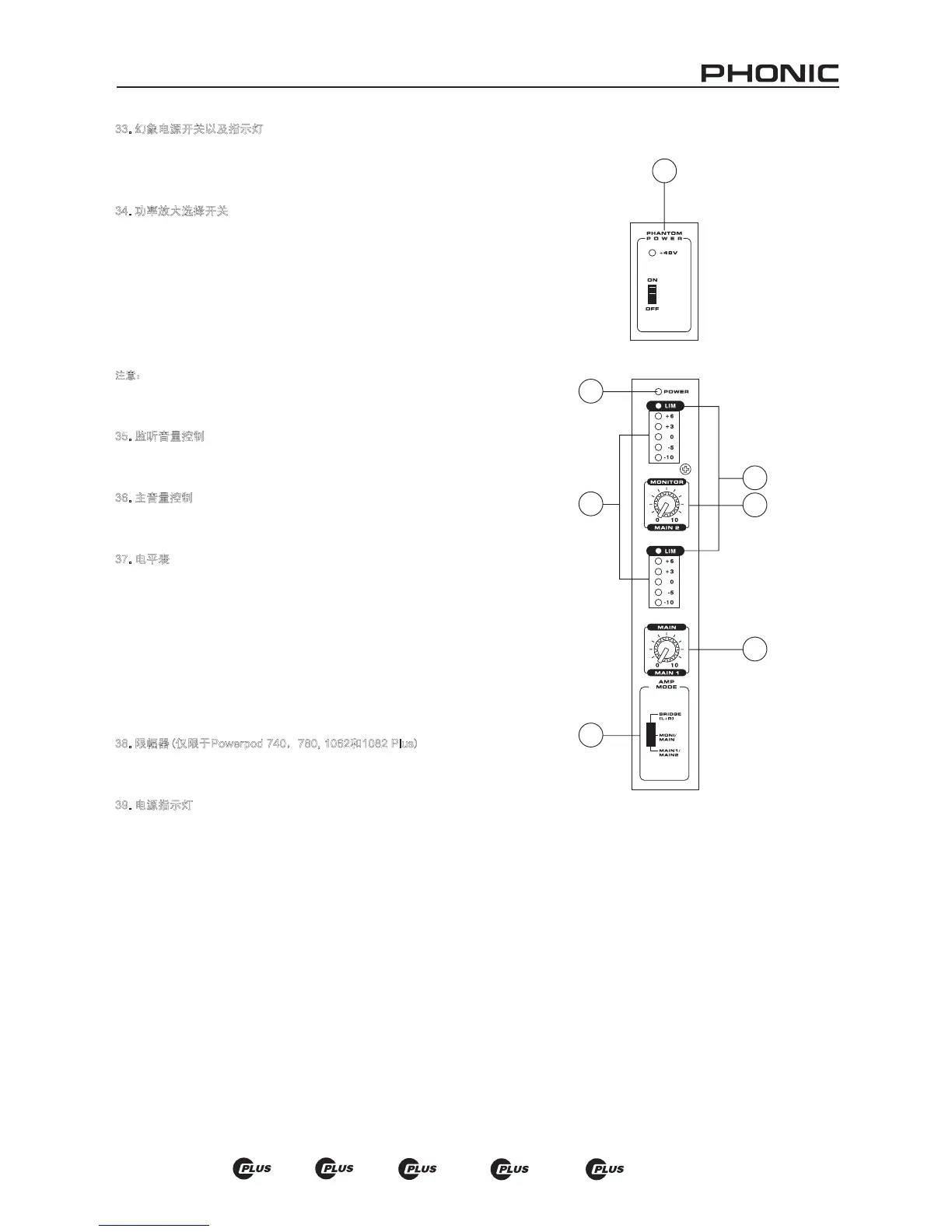

33. 幻象电源开关以及指示灯
打开此按钮即可开启所有声道的XLR插孔幻象电源，可接入电容式
麦克风。幻象电源开启时，对应的LED指示灯将变亮。
34. 功率放大选择开关
此开关可调节内建功率放大器，可在不同的信号间进行选择，决定
哪些信号将被内建功率放大器处理并输往音箱输出。此开关可选择
的范围为：Main/Monitor-将Monitor监听和Main主信号直接输往对应
的音箱输出；Main L/Main R主左和主右-通过Main L/R主左/右输往
音箱输出；Main主桥接-桥接Main Left主左和Main Right主右输出信
号输往(L+R)桥接输出。请注意Powerpod 780 Plus，Powerpod 1062
Plus和Powerpod 1082 Plus并不具备桥接功能。
注意：采用Mono桥接式连接时，请勿将音箱接至Main/Monitor主/监听A或
B插孔，应使用“(L+R)”桥接音箱插孔。
35. 监听音量控制
此旋钮可调节输往所有监听Monitor输出的最终信号音量。
36. 主音量控制
此旋钮可调节输往主左—右Main L-R和音箱输出的最终信号的音量。
37. 电平表
这些电平表可精确的指示主左/右Main L/R立体(或主单通道Main
Mono)和Monitor监听输出信号的电平。0dB指示器变亮时相当于
+4dBu的输出电平。请将电平设置在0至第二最高电平间，以确保
最佳的使用音频，并保证音质清晰。Powerpod 620 Plus为双5段
LED显示，Powerpod 740和780 Plus为两个5段LED显示(监听和
主信号)，Powerpod 1062 Plus和1082 Plus为5段监听LED电平显
示和一个双5段主LED电平显示。
38. 限幅器(仅限于Powerpod 740，780, 1062和1082 Plus)
开启功率放大器的内建限幅，这些LED指示灯将变亮。
39. 电源指示灯
调音台开启时，LED指示灯将变亮。
39
34
37
38
35
36
33
