Phonocar VM 017 - Page 42

42

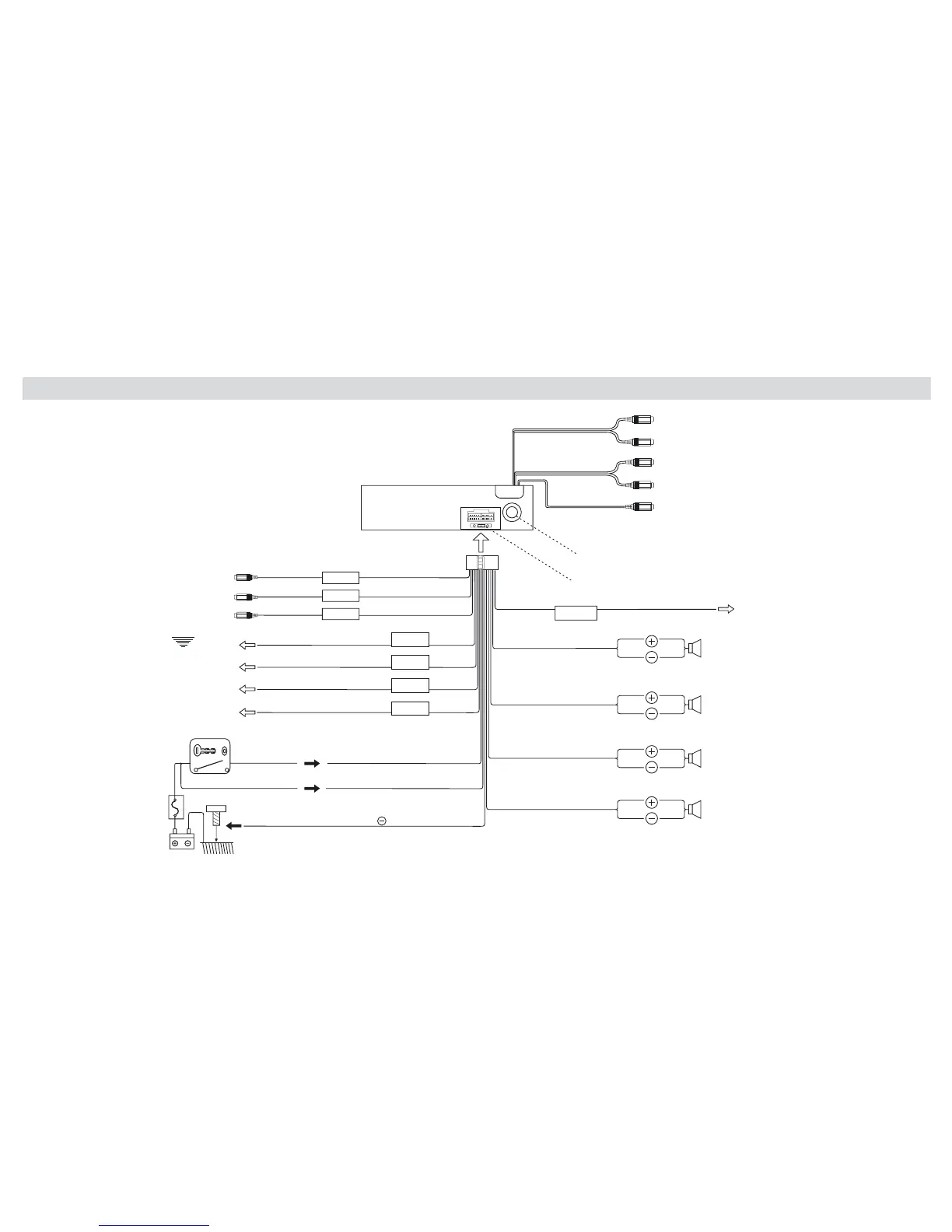

Schéma connections électriques
ATTENTION
• AVANT L’INSTALLATION, CONSULTER LE
SCHÉMA.
• FIL FREIN À MAIN: L’APPAREIL NE
MONTRERA PAS LES IMAGES VIDEO S'IL N'EST
PAS BRANCHÉ AU CÂBLE.
Masse (GND-Noir)
(Au chassis de l'auto)
Vidéo IN
Vidéo IN-Marche arrière
Audio AUX-IN
Subwoofer
Uscita Video
(Blanc)
(Rouge)
(Jaune)
Gris
Gris
Gris
Gris
Marron
Rose
Bleu
Parking
Câble marche arrière
Télécommande pour ampli
Contrôle connecteur pour antenne
Bloc clé
allumage
Fusible
Batterie
+12V Sous clé (Rouge)
+12V Permanent (Jaune)
FM/AM entrée antenne
Fusible (10A)
Illumination
Haut-parleur Av. gauche
Haut-parleur Av. droit
Haut-parleur Ar. gauche
Haut-parleur Ar. droit
Orange
Blanc
Blanc/Noir
Gris
Gris/Noir
Vert
Vert/Noir
Violet
Violet/Noir
Audio Out Front
(Jaune)
(Jaune)
(Rouge)
(Blanc)
(Marron)
