Phonocar VM 017 - Esquema

78

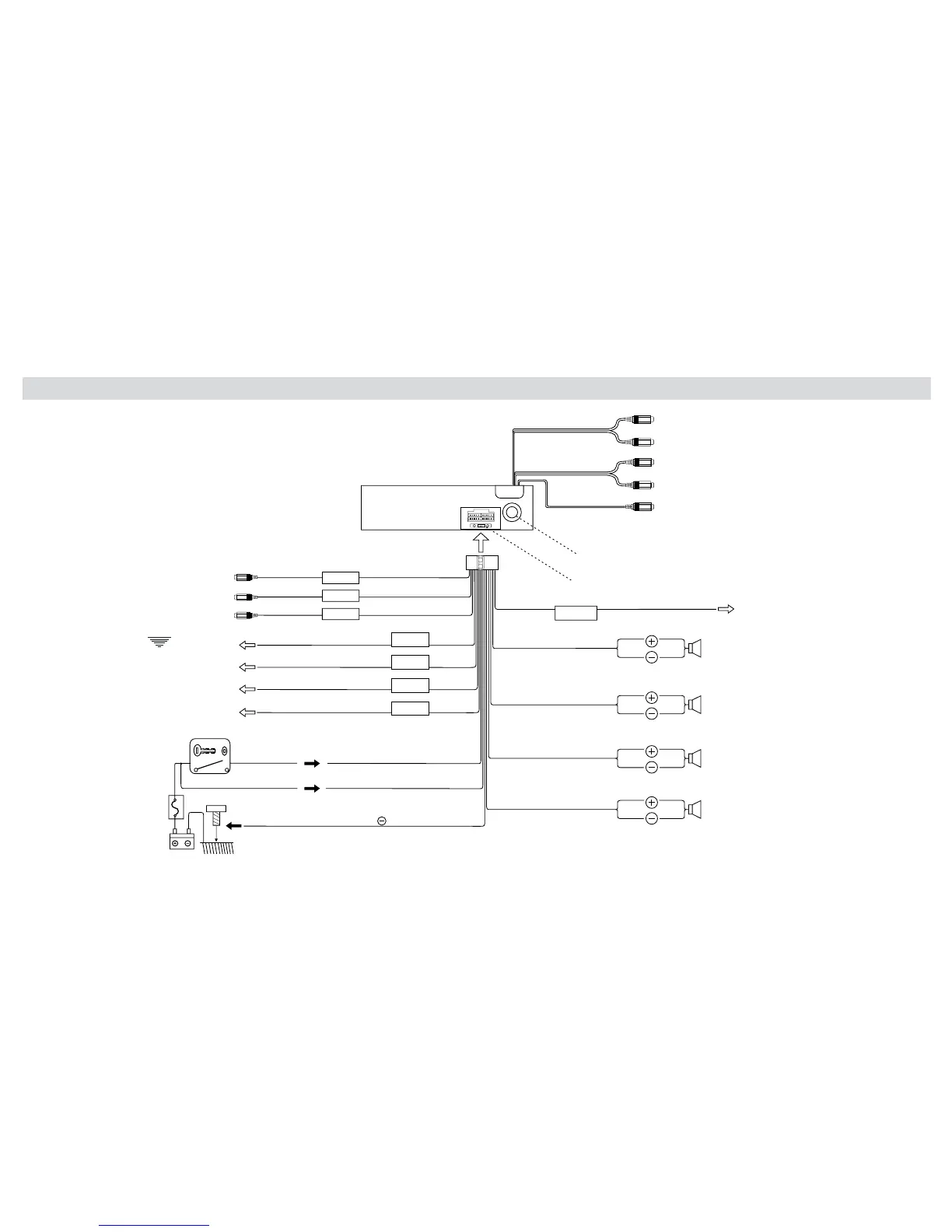

Esquema eléctrico de las conexiones
ATENCIÓN
• ANTES DE INSTALAR OBSERVAR ATENTAMENTE
EL ESQUEMA.
• CABLE DEL FRENO DE MANO: EL APARATO NO
VISUALIZARÁ LAS IMÁGENES DE VIDEO
SI NO SE CONECTA EL CABLE
Masa (negativo – Negro)
(chasis del coche)
Entrada Video
Entrada Video Marcha atrás
Entrada Audio
Subwoofer
Salida Video
(Blanco)
(Rojo)
(Amarillo)
Gris
Gris
Gris
Gris
Marrón
Rosa
Azul
Aparcamiento
Cable marcha atrás
Remoto para el Amplicador
Control conector de antena
Llave
de encendido
Fusible
Bateria
+ 12 voltios (Rojo)
+ 12 voltios Permante (Amarillo)
FM/AM entrada antena
Fusible (10A)
Iluminacion
Altavoz Delantero izq
Altavoz Delantero dcho
Altavoz Trasero izq.
Altavoz Trasero dcho
Naranja
Blanco
Blanco/Negro
Gris
Gris/Negro
Verde
Verde/Negro
Púrpura
Púrpura/Negro
Salida Audio Frontal
(Amarillo)
(Amarillo)
(Rojo)
(Blanco)
(Marrón)
