Phonocar VM 034 - Connections; Pre-Amp Outputs; ISO Speaker and Power Connections

3
IT/GB

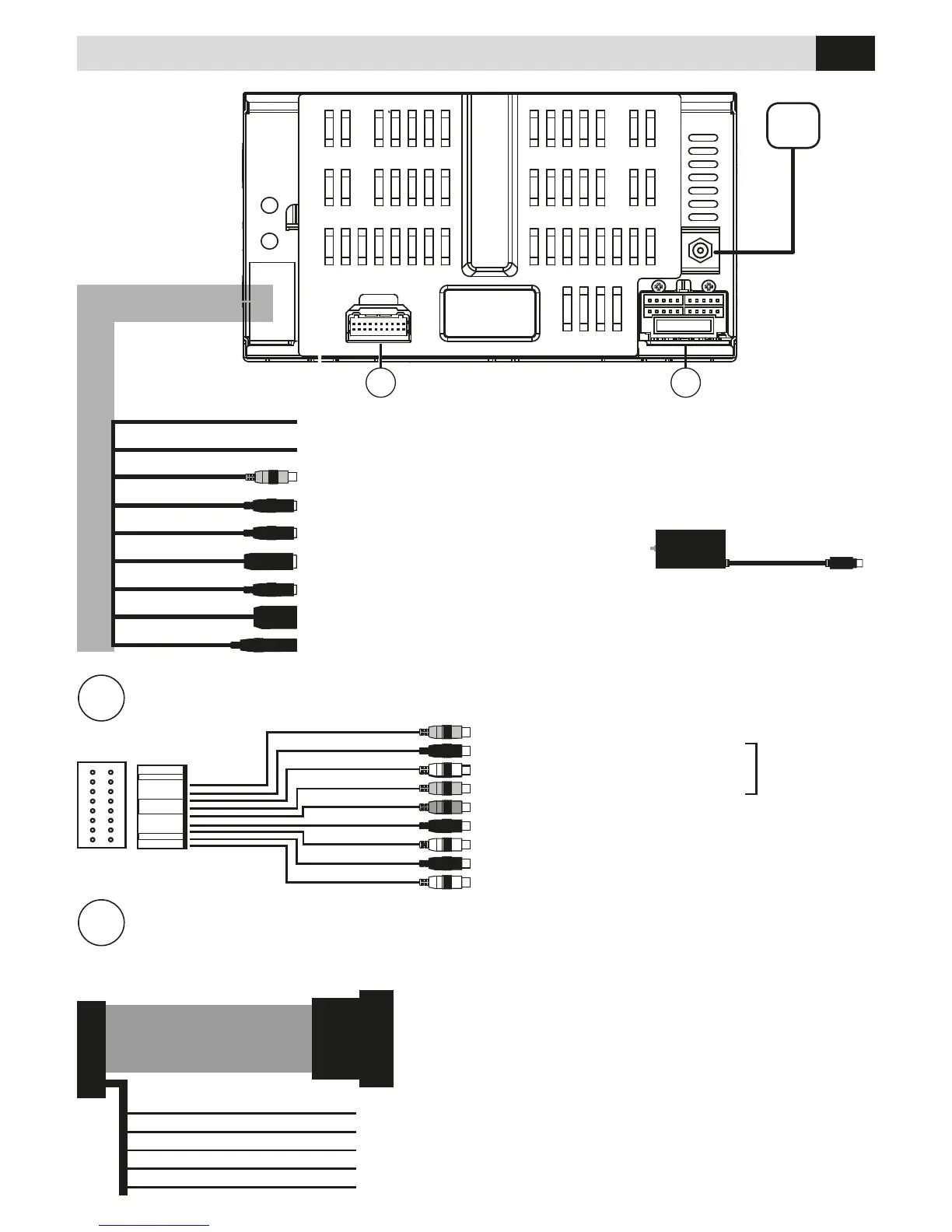

CONNESSIONI • CONNECTIONS
1 2
FUSE
1
GIALLO/YELLOW
S W COMMANDS
TEL MUTE
TEL MUTE
CAMERA IN INGRESSO RETROCAMERA / REAR CAMERA INPUT
MIC INGRESSO MICROFONO BLUETOOTH / MICROPHONE BLUETOOTH INPUT
TMC
DAB BUS
INGRESSO RICEVITORE DIGITALE COD. VM222
SWC PER INTERFACCIA COMANDI AL VOLANTE / FOR STEERING WHEEL COMMANDS INTERFACE
USB PORTA USB / USB PORT
RADIO ANTENNA
INGRESSO ANTENNA ANALOGICA / ANALOGICAL AERIAL INPUT
MARRONE / BROWN
VERDE / GREEN
GIALLO/YELLOW
BLU/BLUE
ROSSO/RED
ROSSO/RED
BIANCO/WHITE
BIANCO/WHITE
ROSSO/RED
BIANCO/WHITE
USCITA VIDEO
DESTRO / RIGHT
SINISTRA / LEFT
INGRESSO / INPUT VIDEO
USCITA SUB WOOFER / SUB-WOOFER OUTPUT
ANTERIORE DESTRO / FRONT RIGHT
ANTERIORE SINISTRA / FRONT LEFT
POSTERIORE DESTRO / REAR RIGHT
POSTERIORE SINISTRA / REAR LEFT
INGRESSO A/V 2
INPUT A/V 2
VIDEO OUT
AV IN
AV IN
AV IN
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
USCITE PRE-AMP / PRE-AMP OUTPUT
GPS
ISO-ALTOPARLANTI-ALIMENTAZIONE / ISO-SPEAKERS-POWER
2
ARANCIONE-BIANCO/ORANGE-WHITE
BIANCO-MARRONE/WHITE-BROWN
MARRONE-NERO/BROWN-BLACK
VERDE/GREEN
ROSA/PINK
KEY A
KEY B
KEY GND
BRAKE
REVERSE
Freno a mano / Hand-Brake
Attivazione retrocamera / Rear-Camera Activation
DIGITAL
RADIO
RECEIVER
Per gli schemi che utilizzano un solo cavo è necessario collegare il cavo
MARRONE-NERO a massa.
When the connection-scheme involves one only cable, the BROWN-
BLACK cable has to be connected to the GROUND.
Per i collegamenti al connettore auto originale utilizzare gli schemi presenti sul manuale istruzioni dell’interfaccia 4/083.
When connecting to the original car-connector, please refer to the connection-schemes shown in the Instructions Manual of Interface 4/083.
Corrispondenza colore cavi / Combination of Cable-colours
VM034 4/083
MARRONE-NERO / BROWN-BLACK ..........➡ ........VERDE / GREEN
ARANCIONE-BIANCO / ORANGE-WHITE .. ➡ ...........ROSA / PINK
MARRONE-BIANCO / BROWN-WHITE ........➡ .........GRIGIO / GREY
