VERKABELUNG IN/OUT1
Verbindungen
A
RL OUT Weiß - Hinten links -
B
RR OUT Rot - Hinten rechts -
C
FL OUT Rot - Vorne rechts
D
FR OUT Weiß - Vorne links -
E
MICROFONO
F
SUB OUT Blau - Subwoofer-Ausgang
G
AUX - R AUDIO Weiss - Audio Eingang rechts
H
AUX - L AUDIO Rot-Audio Eingang links
I
AUX - VIDEO Gelb - Eingang Video
J
CAM-IN Gelb - Eingang Camera
K
VIDEO OUT 1 Gelb - Video Ausgang 1
L
VIDEO OUT 2 Gelb - Video Ausgang 2
M
IR SENSOR IR Sensor - NICHT AKTIVIERT
N
GROUD GND GND Masse
O
+12 V
P
USB 1 MULTIFUNKTIONS
Q
USB 2 MULTIFUNKTIONS
A B C D E F G H I M N O P QJ K L
USB
USB
Resistive Lenkrad-Fernbedienungen
Um das Produkt an den Original-Autostecker anzuschließen, beziehen Sie sich auf die Diagramme in der Bedie-
nungsanleitung des Interfaces 04083. Die Bedienungsanleitung finden Sie unter www.phonocar.de
Nachdem Sie die Startseite der Website geöffnet haben, geben Sie in der “Schnellsuche” die Artikelnummer des
oben angegebenen Interfaces ein und scrollen dann bis zum Ende der Seite, wo Sie die Taste “Download” zum
Herunterladen der Bedienungsanleitung finden.
Bei Fahrzeugen mit CAN-System schließen Sie das Lenkradfernbedienungen-Interface an.

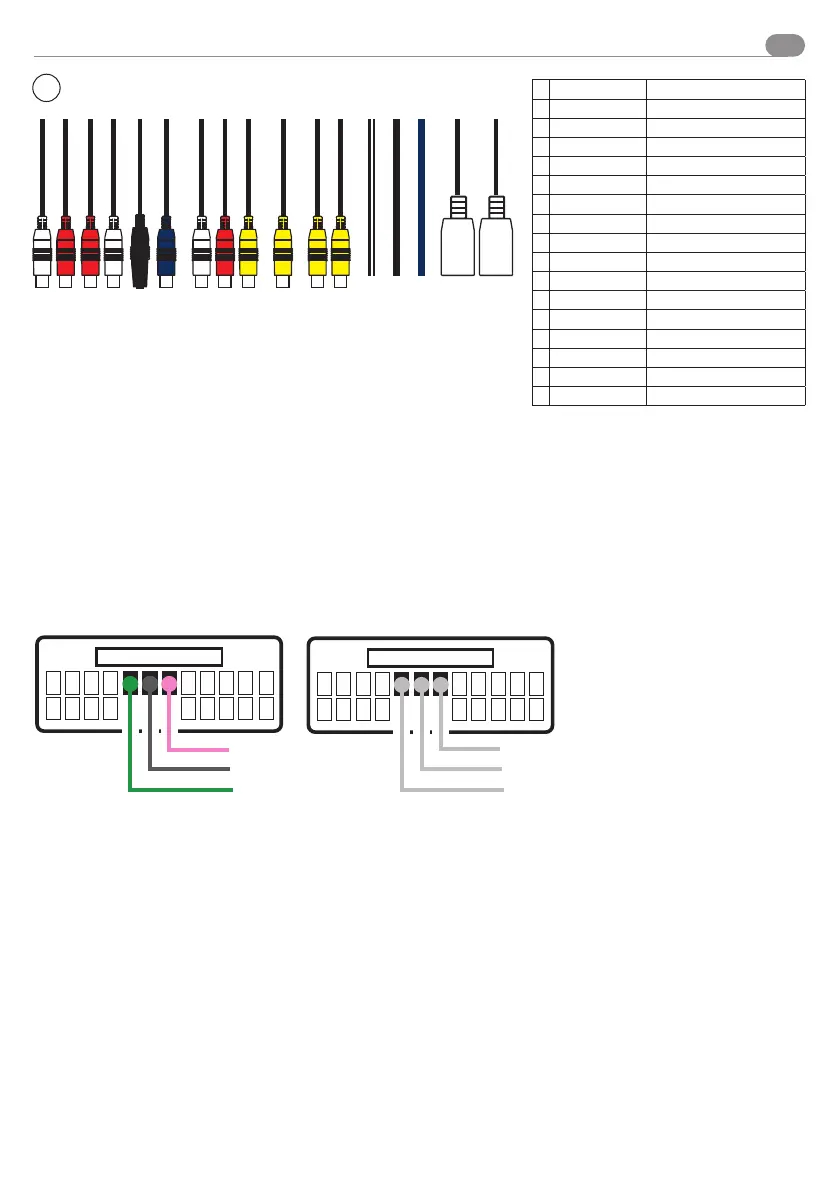

ANSCHLUSSPLAN BEISPIEL
ROSE
GRAU
GRÜN
SWC1
SWC2
GND
