31
ES

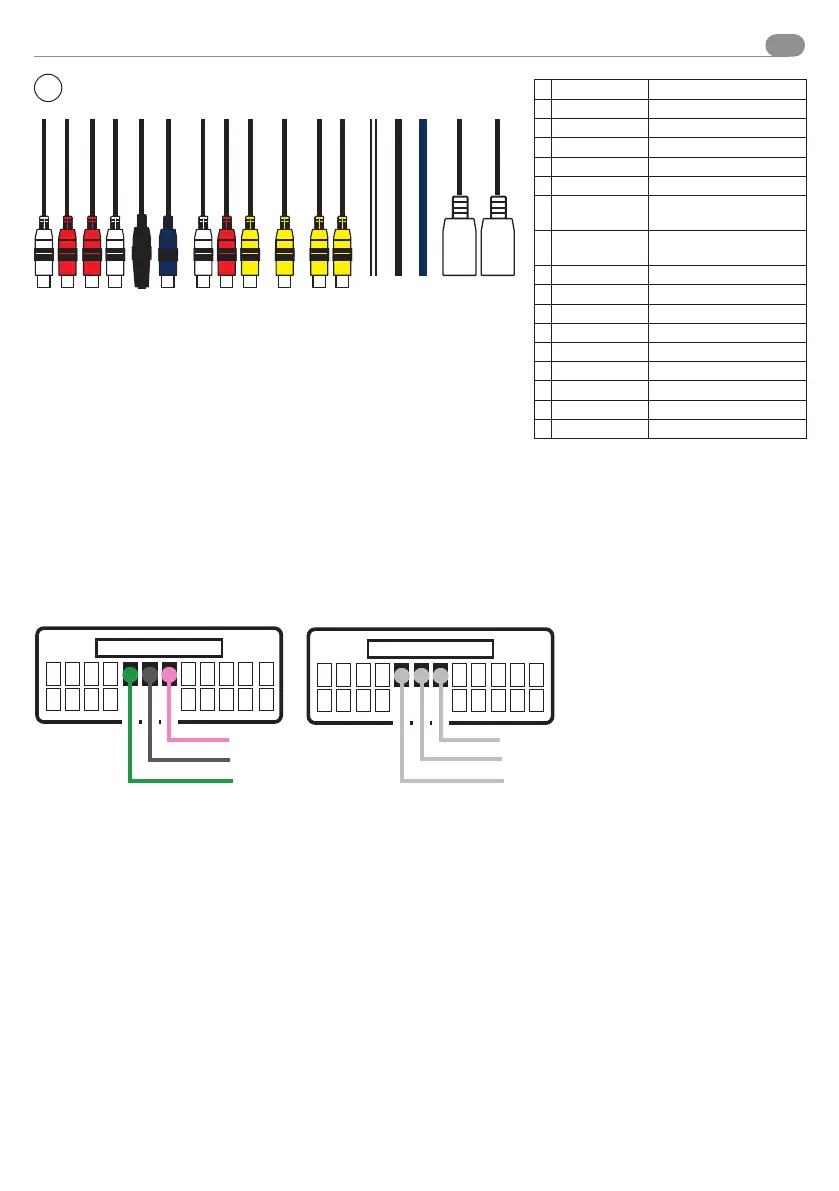

Conexiones
2
CABLEADO IN / OUT
A
RL OUT Blanco - Trasero Izquierdo
B
RR OUT Rojo - Posterior Derecho
C
FL OUT Rojo - Delantero Derecho
D
FR OUT Blanco - Delantero Izquierdo
E
MICROFONO
F
SUB OUT Azul - Salida Sub Woofer
G
AUX - R AUDIO Bianco - Salida de audio
Derecho
H
AUX - L AUDIO Rosso - Salida de audio
Izquierdo
I
AUX - VIDEO Amarillo - Entrada de Vídeo
J
CAM-IN Amarillo - Entrada Camera
K
VIDEO OUT 1 Amarillo - Salida de Vídeo 1
L
VIDEO OUT 2 Amarillo - Salida de Vídeo 2
M
IR SENSOR Sensor IR - NO HABILITADO
N
GROUD GND Massa GND
O
+12 V
P
USB 1 MULTIFUNCIONAL
Q
USB 2 MULTIFUNCIONAL
A B C D E F G H I M N O P QJ K L
USB
USB
Mandos de Volante resistivos
Para las conexiones al conector original del coche, utilizar los esquemas presentes en el manual del interface
04083 disponible en la web www.phonocar.es .
Una vez abierto el Home Page del sitio y tecleado en “búsqueda rápida” el código del interface arriba indicado, se
abrirá la página y aparecerá en la parte inferior de la misma la opción de “Download” para descargar el manual.
Para los coches con línea CAN-BUS es necesario utilizar el interface de mandos de volante específico para este
sistema.
ESQUEMA DE CONEXION EJEMPLO
ROSA
GRIS
VERDE
SWC1
SWC2
GND
