Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

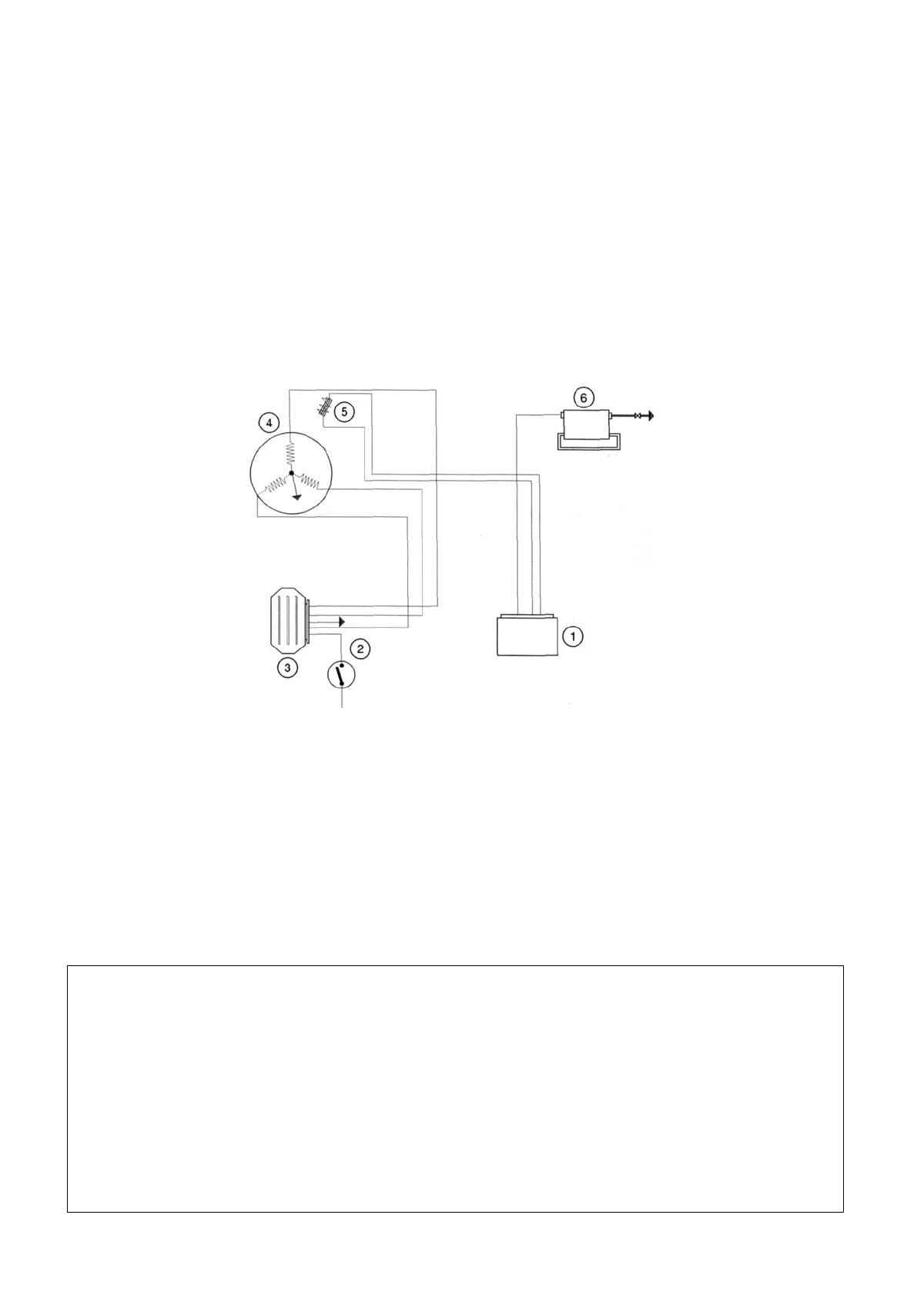

Ignition section
Sección encendido
Secção ignição
04 002
4-4
1 IGNITION DEVICE 4 FLYWHEEL MAGNETO
2 IGNITION SWITCH CONTACTS 5 PICKUP
3 VOLTAGE REGULATOR 6 H.T. COIL
1 DISPOSITIVO DE ENCENDIDO 4 VOLANTE MAGNÉTICO
2 CONTACTOS CONMUTADOR DE LLAVE 5 PICK-UP
3 REGULADOR DE TENSIÓN 6 BOBINA A.T.
1 DISPOSITIVO IGNIÇÃO 4 VOLANTE MAGNETE
2 CONTACTOS COMUTADOR DE CHAVE 5 PICK-UP
3 REGULADOR DE TENSÃO 6 BOBINA A.T.
