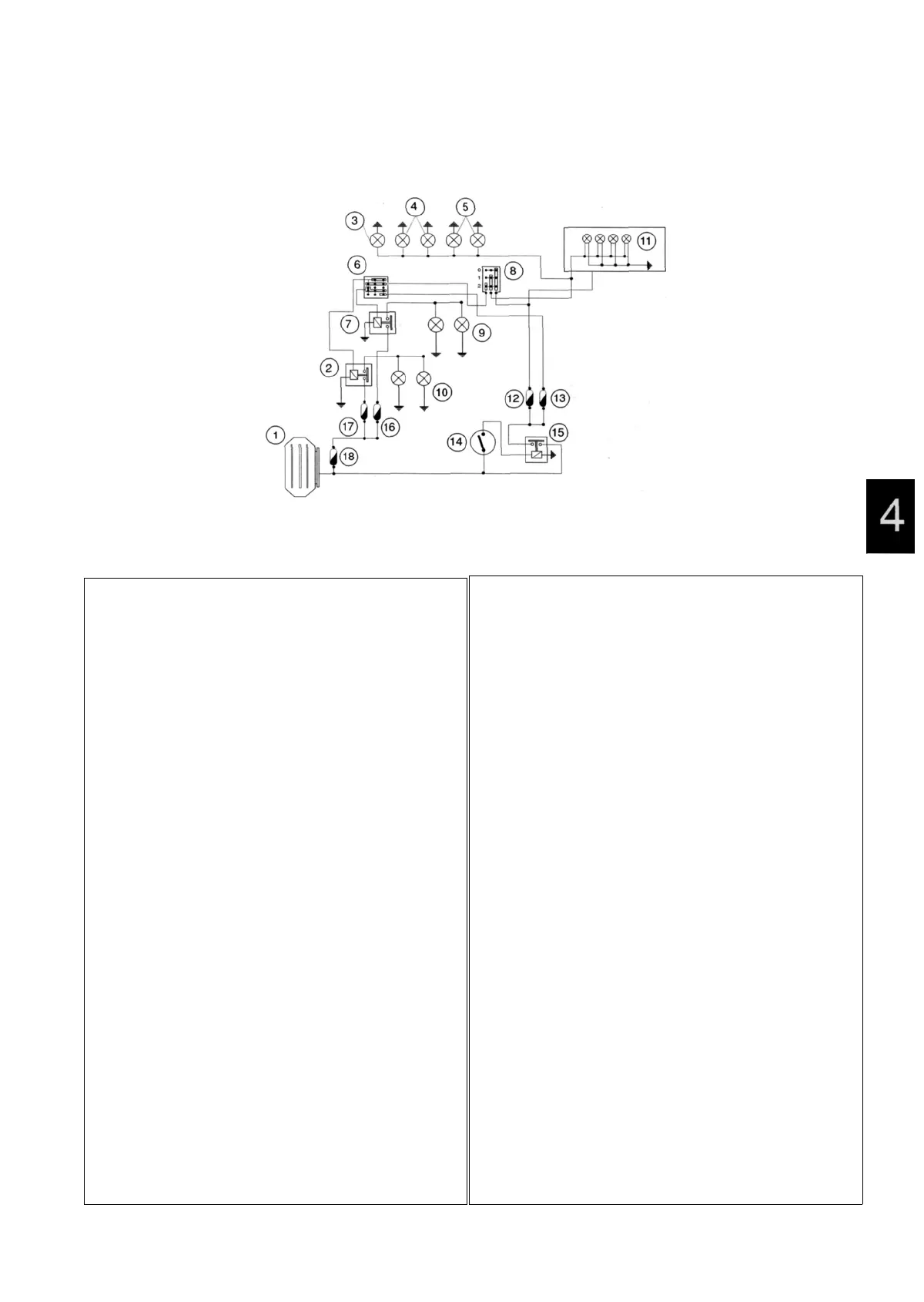

Lights and automatic choke section
Sección sistema de iluminación y estárter automático
Secção iluminação e starter automático
04 003
4-5
1 REGULATOR 12V-dc
2 LOW BEAM RELAY SWITCH
3 12V-5W NUMBER PLATE LIGHT BULB
4 2x12V-5W REAR LIGHT BULBS
5 2x12V-3W FRONT PARKING LIGHT BULBS
6 FULL/DIPPED BEAM SELECTOR
7 HIGH BEAM RELAY SWITCH
8 LIGHTS SELECTOR SWITCH
9 2 x 12V-35/35W HIGH BEAM BULB FILAMENTS
1 REGULADOR 12V-CC
2 LUZ DE CRUCE
3 BOMBILLO DE 12V-5W PARA ILUMINACIÓN PLACA
4 2 BOMBILLOS DE 12V-5W PARA LUZ DE POSICIÓN TRASERA
5 2 BOMBILLOS DE 12V-5W PARA LUZ DE POSICIÓN DELANTERA
6 CONMUTADOR LUCES
7 TELERRUPTOR LUZ DE CARRETERA
8 CONMUTADOR LUCES
9 FILAMENTO 2 BOMBILLOS LUZ DE CARRETERA 12V-35/35W DEL PROYECTOR
1 REGULADOR 12V-CC
2 TELERUPTOR LUZ MÉDIA
3 LÁMPADA DE 12V-5W PARA ILUMINAÇÃO DA PLACA DE MATRÍCULA
4 2 LÂMPADAS DE 12V-5W PARA LUZ DE POSIÇÃO TRASEIRA
5 2 LÂMPADAS DE 12V-5W PARA LUZ DE POSIÇÃO DIANTEIRA
6 COMUTADOR LUZES
7 TELERUPTOR LUZ ALTA
8 COMUTADOR LUZES
9 FILAMENTOS 2 LAMPADAS LUZ ALTA 12V-35/35W DO FAROL
10 2 x 12V-35/35W LOW BEAM BULB FILAMENTS
11 FOUR INSTRUMENT PANEL LIGHTING LEDS
12 FUSE(7.5A)
13 FUSE(16A)
14 IGNITION SWITCH CONTACTS
15 MAIN RELAY SWITCH
16 FUSE(10A)
17 FUSE(10A)
18 FUSE(30A)
10 FILAMENTO 2 BOMBILLOS LUZ DE CRUCE 12V-35/35W DEL PROYECTOR
11 4 LED ILUMINACIÓN INSTRUMENTOS
12 FUSIBLE (7,5A)
13 FUSIBLE (16A)
14 CONTACTOS CONMUTADOR DE LLAVE
15 TELERRUPTOR PRINCIPAL
16 FUSIBLE (10A)
17 FUSIBLE (10A)
18 FUSIBLE (30A)
10 FILAMENTOS 2 LAMPADAS LUZ MÉDIA 12V-35/35W DO FAROL
11 4 LAMPADAS PILOTO ILUMINAÇÃO INSTRUMENTOS
12 FUSÍVEL (7,5 AMPERE)
13 FUSÍVEL (16 AMPERE)
14 CONTACTOS COMUTADOR DE CHAVE
15 TELERUPTOR PRINCIPAL
16 FUSÍVEL (10 AMPERE)
17 FUSÍVEL (10 AMPERE)
18 FUSÍVEL (30 AMPERE)
