PIAGGIO X9 - Page 115

Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

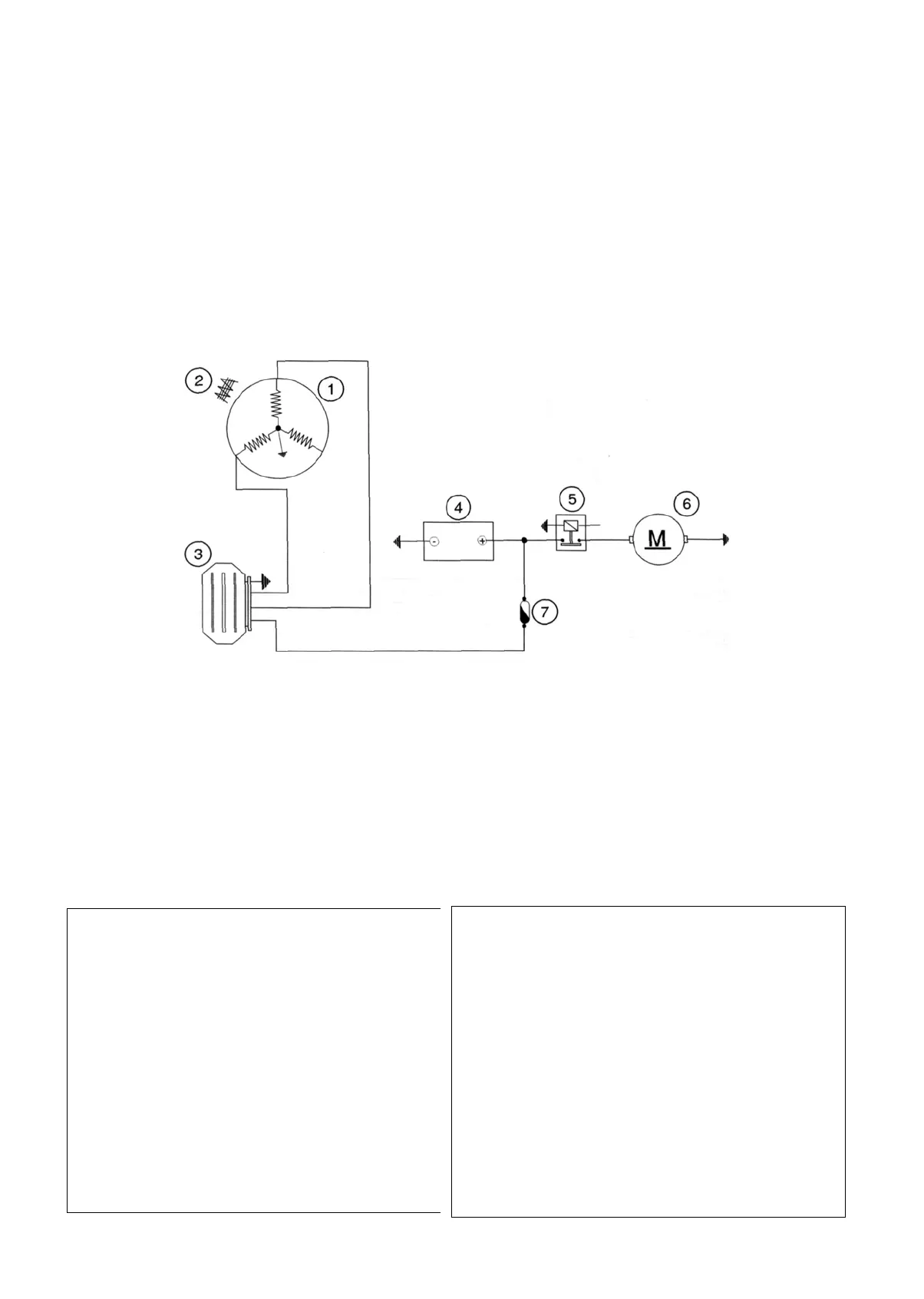

Battery recharge and starting section
Sección recarga batería y arranque
Secção recarga bateria e ignição
04 004
4-6
1 FLYWHEEL MAGNETO
2 PICK-UP
3 VOLTAGE REGULATOR
4 12V-12Ah BATTERY
1 VOLANTE MAGNETICO
2 PICK-UP
3 REGULADOR DE TENSION
4 BATERIA 12V-12Ah
1 VOLANTE MAGNETE
2 PICK-UP
3 REGULADOR DE TENSÃO
4 BATERIA 12V-12Ah
5 STARTING RELAY SWITCH
6 STARTER MOTOR
7 30A FUSE
5 TELERRUPTOR ARRANQUE
6 MOTOR DE ARRANQUE
7 FUSIBLE DE 30Ah
5 CONTACTOR IGNIÇÃO
6 MOTOR DE ARRANQUE
7 FUSÍVEL 30Ah
