PIAGGIO X9 - Page 116

Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

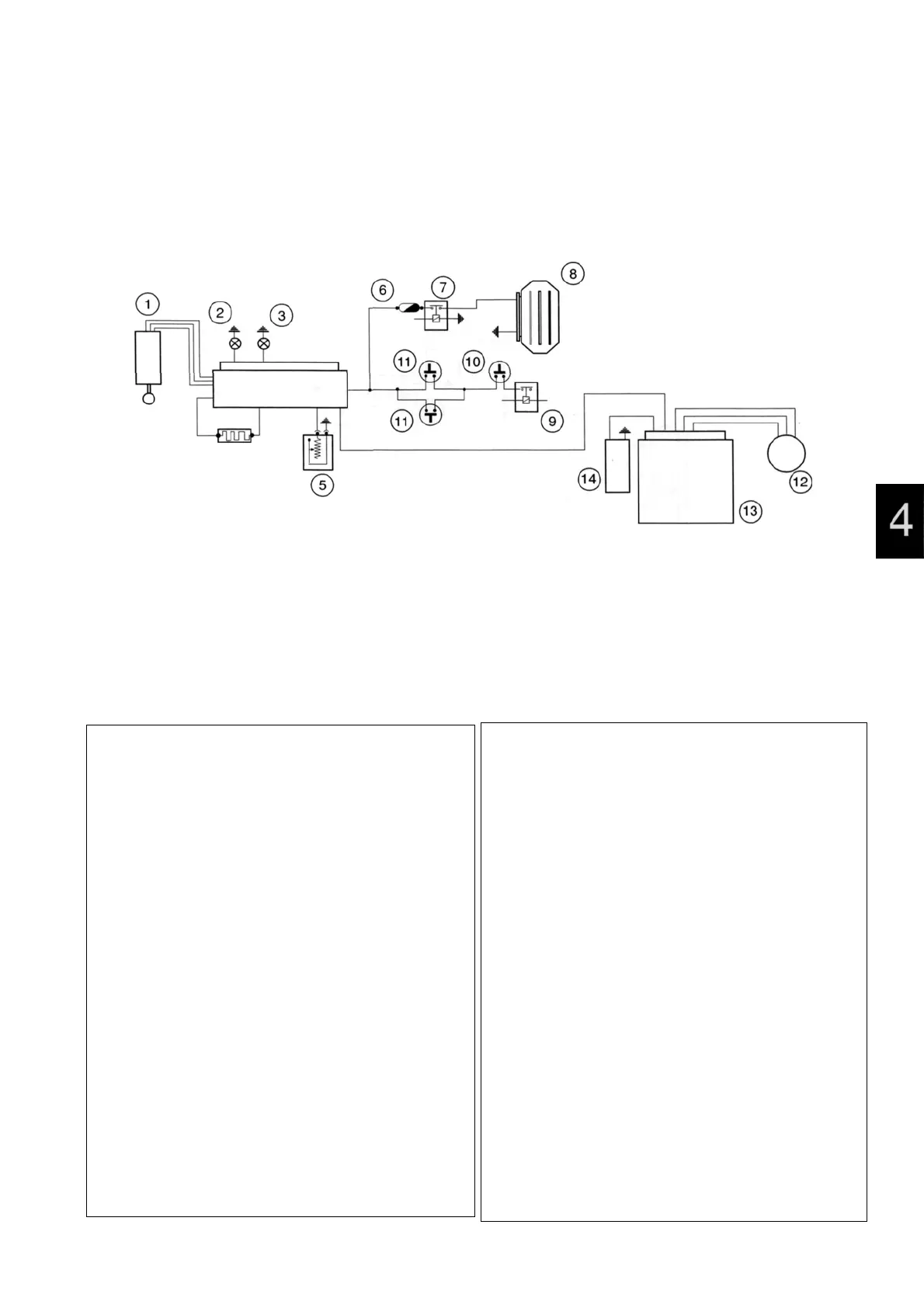

Start inhibitor switches and level indicators
Sección consentimiento e indicadores niveles
Secção consentimentos e indicadores níveis
©
04 005
4-7
1 WHEEL REVOLUTION SENSOR
2 FUEL WARNING LIGHT
3 OIL PRESSURE SENSOR
4 OUTSIDE TEMPERATURE INDICATOR
5 FUEL LEVEL TRANSMITTER
6 7.5A FUSE
7 MAIN RELAY SWITCH
1 SENSOR VUELTAS RUEDA
2 TESTIGO RESERVA CARBURANTE
3 SENSOR PRESIÓN ACEITE
4 LUZ TESTIGO TEMPERATURA EXTERNA
5 TRASM. NIVEL COMBUSTIBLE
6 FUSIBLE 7,5 A
7 TELERRUPTOR PRINCIPAL
1 SENSORES DE ROTAÇÃO DA RODA
2 TESTEMUNHO RESERVA COMBUSTÍVEL
3 SENSOR DA PRESS. DO ÓLEO
4 LUZ INDICADORA TEMPERATURA EXTERNA
5 TRANSMISSOR NÍVEL COMBUSTÍVEL
6 FUSÍVEL 7,5 A
7 TELERUPTOR PRINCIPAL
8 REGULATOR 12V-dc
9 STARTING RELAY SWITCH RELAY
10 START BUTTON
11 BRAKE LIGHT BUTTONS
12 THROTTLE SENSOR
13 ELECTRONIC IGNITION DEVICE
14 RADIATOR SENSOR
8 REGULADOR 12V-CC
9 RELÉ DEL TELERRUPTOR DE ARRANQUE
10 PULSADOR ARRANQUE
11 PULSADORES STOP
12 SENSOR MARIPOSA
13 DISPOSITIVO ENCENDIDO ELECTRÓNICO
14 SENSOR DEL RADIADOR
8 REGULADOR 12V-CC
9 RELÉ DO TELERUPTOR DE IGNIÇÃO
10 BOTÃO ARRANQUE
11 BOTÕES DE STOP
12 SENSOR BORBOLETA
13 DISPOSITIVO IGNIÇÃO ELECTRÓNICA
14 SENSOR RADIADOR
