PIAGGIO X9 - Page 117

Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

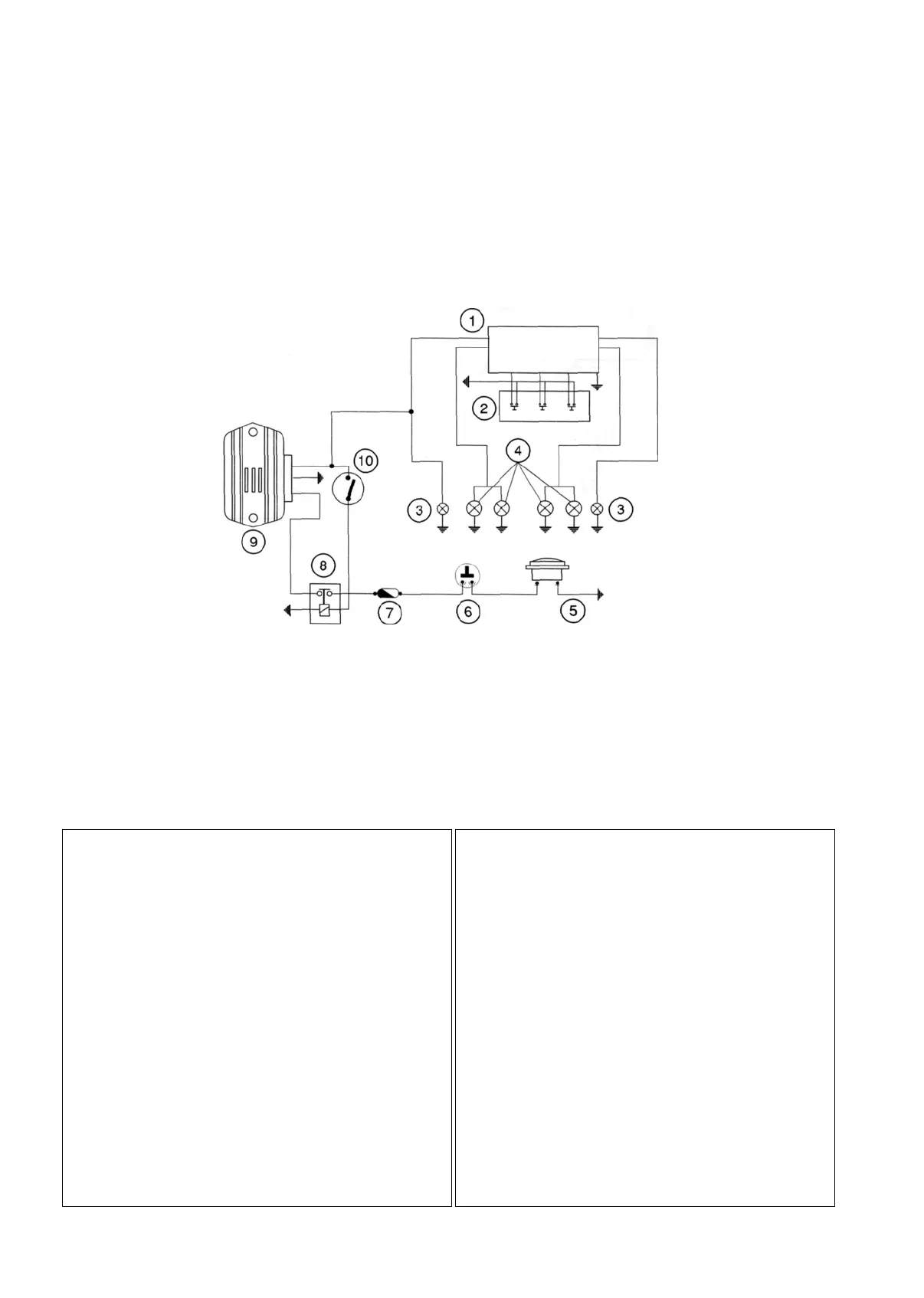

Turn indicators and horn
Sección intermitentes y claxon
Secção piscas e buzina
04_006
4-8
1 DIGITAL INSTRUMENT
2 TURN SIGNAL SELECTOR
3 12V-2W TURN INDICATOR WARNING LIGHT BULBS
4 4 x 12V-1OW TURN INDICATOR BULBS
5 HORN
1 INSTRUMENTO DIGITAL
2 CONMUTADOR INTERMITENTES
3 BOMBILLO LUZTESTIGO INDICADORES DE DIRECCIÓN 12V-2W
4 4 BOMBILLOS INDICADORES DE DIRECCIÓN 12V-10W
5 CLAXON
1 INSTRUMENTO DIGITAL
2 COMUTADOR PISCAS
3 LÂMPADAS INDICADORAS PISCAS 12V-2W
4 4 LÂMPADAS PISCAS 12V-1 OW
5 BUZINA
6 HORN BUTTON
7 7.5A FUSE
8 MAIN RELAY SWITCH
9 VOLTAGE REGULATOR
10 IGNITION SWITCH CONTACTS
6 PULSADOR CLAXON
7 FUSIBLE 7,5 A
8 TELERRUPTOR PRINCIPAL
9 REGULADOR DE TENSION
10 CONTACTOS CONMUTADOR DE LLAVE
6 BOTÃO BUZINA
7 FUSÍVEL 7,5 A
8 TELERUPTOR PRINCIPAL
9 REGULADOR DE TENSÃO
10 CONTACTOS COMUTADOR DE CHAVE
