Sistema eléctrico

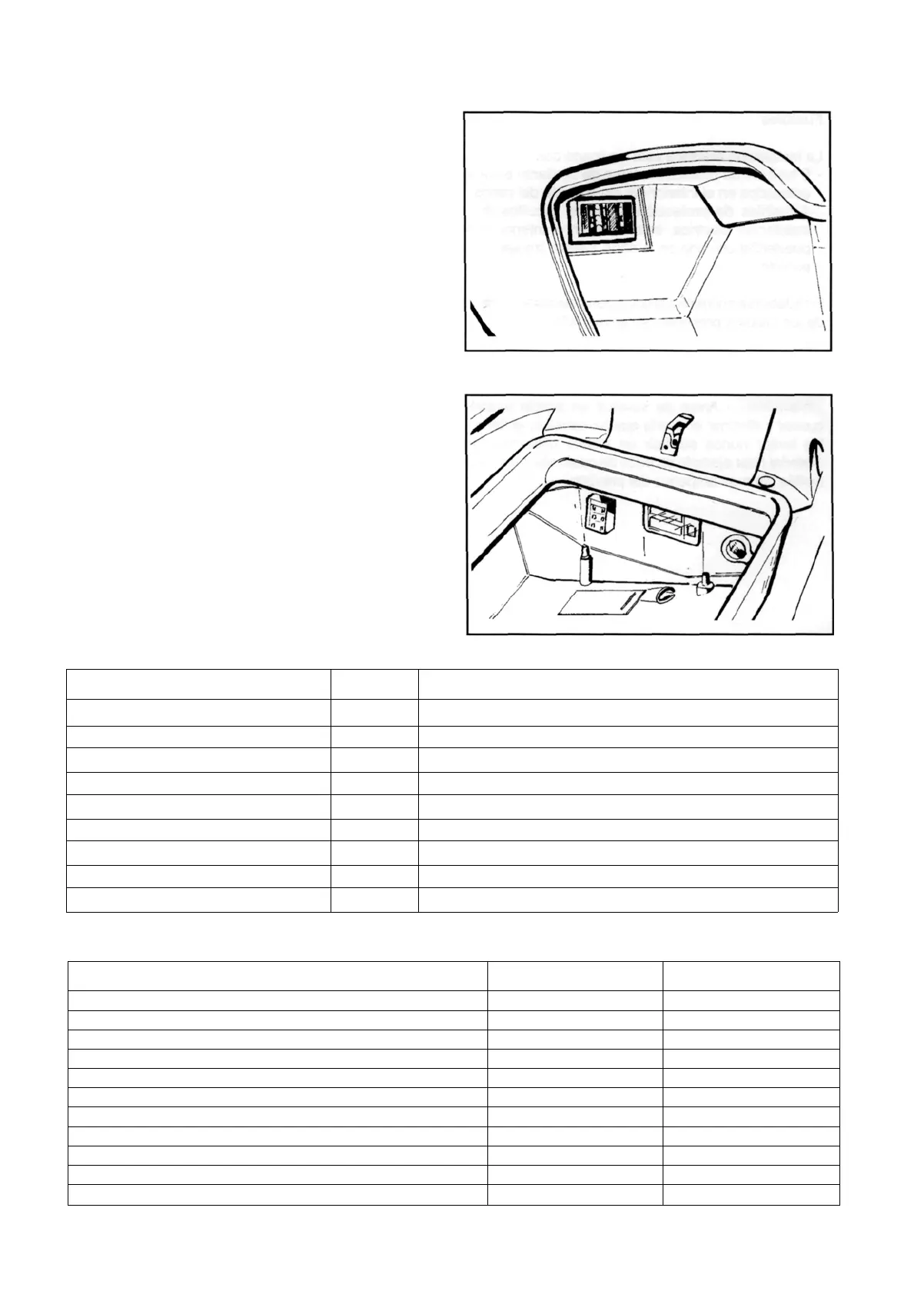

Fusíveis
A instalação eléctrica é dotada de:
- 5 fusíveis de protecção, tomada de corrente externa,
colocados no interior do vão para capacetes.
- 4 fusíveis de protecção dos vários circuitos da insta-
lação, colocados no interior da portinhola posta na
parte traseira esquerda do escudo.
A tabela indica a posição e as características dos
fusíveis presentes no veículo.
Atenção - Antes de substituir o fusível queimado,
procurar e eliminar o defeito que provocou sua queima.
Nunca tentar substituir um fusível utilizando materiais
diferentes (por exemplo, um pedaço de fio eléctrico) ou
um fusível de amperagem maior do previsto
04 012
04 013
Fusível Alimentação
30A Corrente contínua
20A Corrente contínua
15A Corrente contínua
10A Corrente contínua
10A Corrente contínua
10A Corrente contínua
7,5A Corrente contínua
7,5A Corrente contínua
7,5A Corrente contínua
Posição
A
A
B
A
A
B
A
B
B
Circuitos Protegidos
Fusível principal (recarga)
Lâmpada vão capacete, tomada 12V
Acessórios
Farol
Farol
Acessórios
Painel digital
Buzina, Luzes traseiras, painel digital, Analógico
Luz de paragem, Interruptor, Cavalete lateral
Relação lâmpadas
Função
Lâmpada luz média
Lâmpada luz alta
Lâmpada luzes posição dianteira
Lâmpadas piscas dianteiros
Lâmpadas luzes de posição traseiras
Lâmpadas luzes paragem
Lâmpadas piscas traseiros
Lâmpada iluminação instrumentos
Lâmpada indicadora luz de posição/luz média
Lâmpada iluminação baú
Lâmpada iluminação placa de matrícula
Tipo
Halógena
Halógena
Vidro
Esférica
Esférica
Esférica
Esférica
Vidro
Vidro
Esférica
Cilíndrica
Potência
12V-35W
12V-35W
12V-3Wx2
12V-10WX2
12V-5Wx2
12V-2,3Wx5
12V-10Wx2
12V-1,2Wx4
12V-1.2W
12V-5W
12V-5W
4-20
