Instalación eléctrica
Fusibles

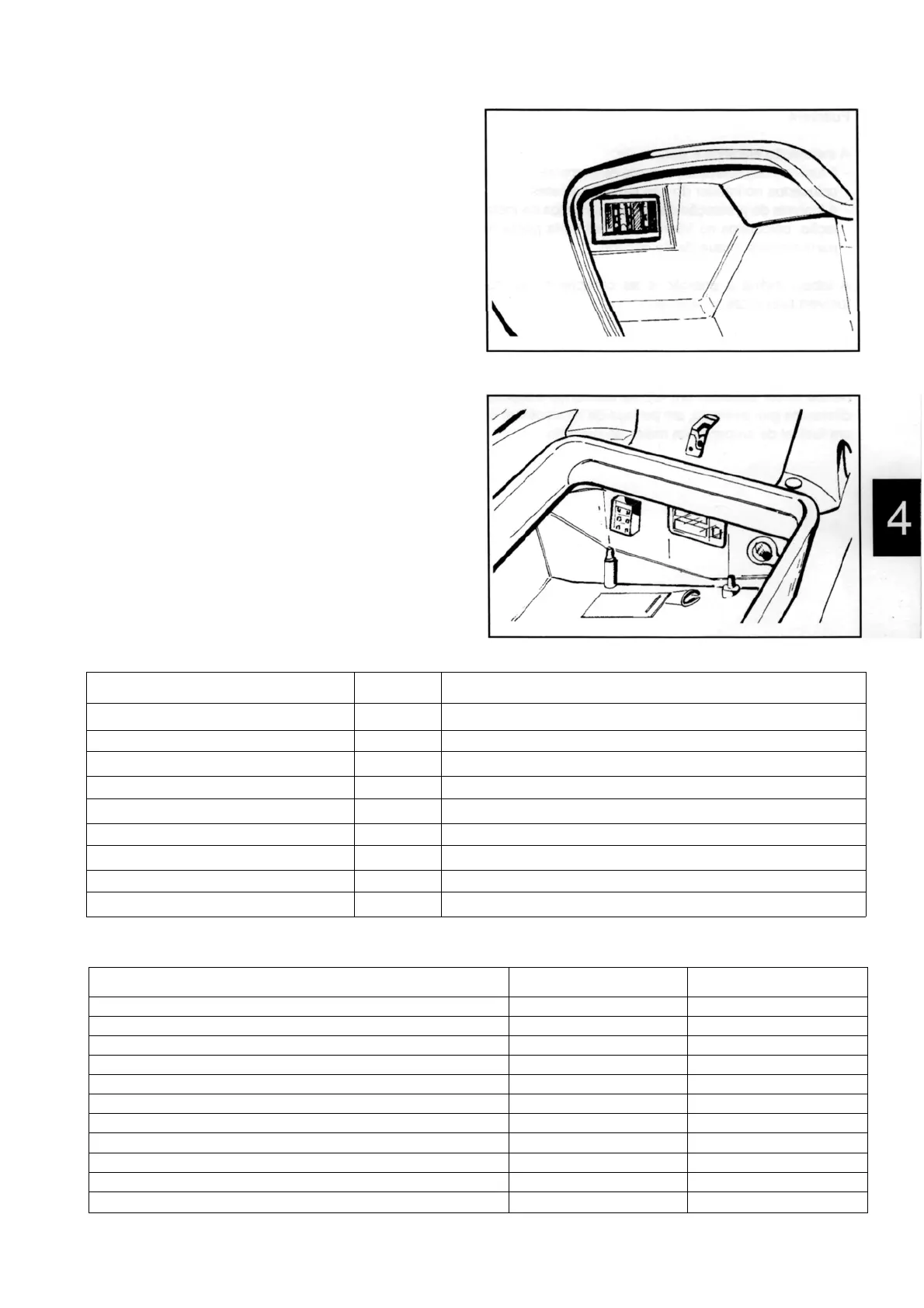

La instalación eléctrica está equipado con:
- 5 fusibles de protección, toma de corriente externa,
colocados en el interior del alojamiento del casco.
- 4 fusibles de protección de varos circuitos de la
instalación eléctrica, colocados en el interior de la
puertecilla ubicada en la parte trasera izquierda del
escudo.
En la tabla se encuentra la ubicación y las características
de los fusibles presentes en el vehículo.
Atención - Antes de sustituir un fusible fundido,
buscar y eliminar la avería que ha causado el daño.
No tentar nunca sustituir un fusible utilizando otro
material ( por ejemplo un trozo de cable eléctrico ) o un
fusible cin mas amperios del previsto.
04 012
04 013
Fusible Alimentación
30A Corriente continua
20A Corriente continua
15A Corriente continua
10A Corriente continua
10A Corriente continua
10A Corriente continua
7,5A Corriente continua
7,5A Corriente continua
7,5A Corriente continua
Posición
A
A
B
A
A
B
A
B
B
Circuitos protegidos
Fusible principal (carga)
Bombillo alojamiento casco, toma 12 V
Accessorios
Proyector
Proyector
Accessorios
Tablero digital
Clacson, Luz de posición, Tablero digital, Analogico
Luz stop, Interruptor, Caballete lateral
Elenco bombillos
Función
Bombillo luz de cruce
Bombillo luz de carretera
Bombillo luz de posición delantera
Bombillo indicadores de dirección delanteros
Bombillo luz de posición trasera
Bombillo luz stop
Bombillo indicadores de dirección traseros
Bombillo iluminación instrumentos
Bombillo luz testigo luz de posición/luz de cruce 12V-1,2W
Bombillo iluminación maletero
Bombillo iluminación placa
Tipo
halógena
halógena
todovidrio
esférica
esférica
esférica
esférica
todovidrio
todovidho
esférica
cilindrica
Potencia
12V-35W
12V-35W
12V-3Wx2
12V-10Wx2
12V-5W x 2
12V-2,3Wx5
12V-10Wx2
12V-1,2Wx4
12V-1,2W
12V-5W
12V-5W
4-19
