X9 125-180CC4T4V
Sistema eléctrico
Fusíveis

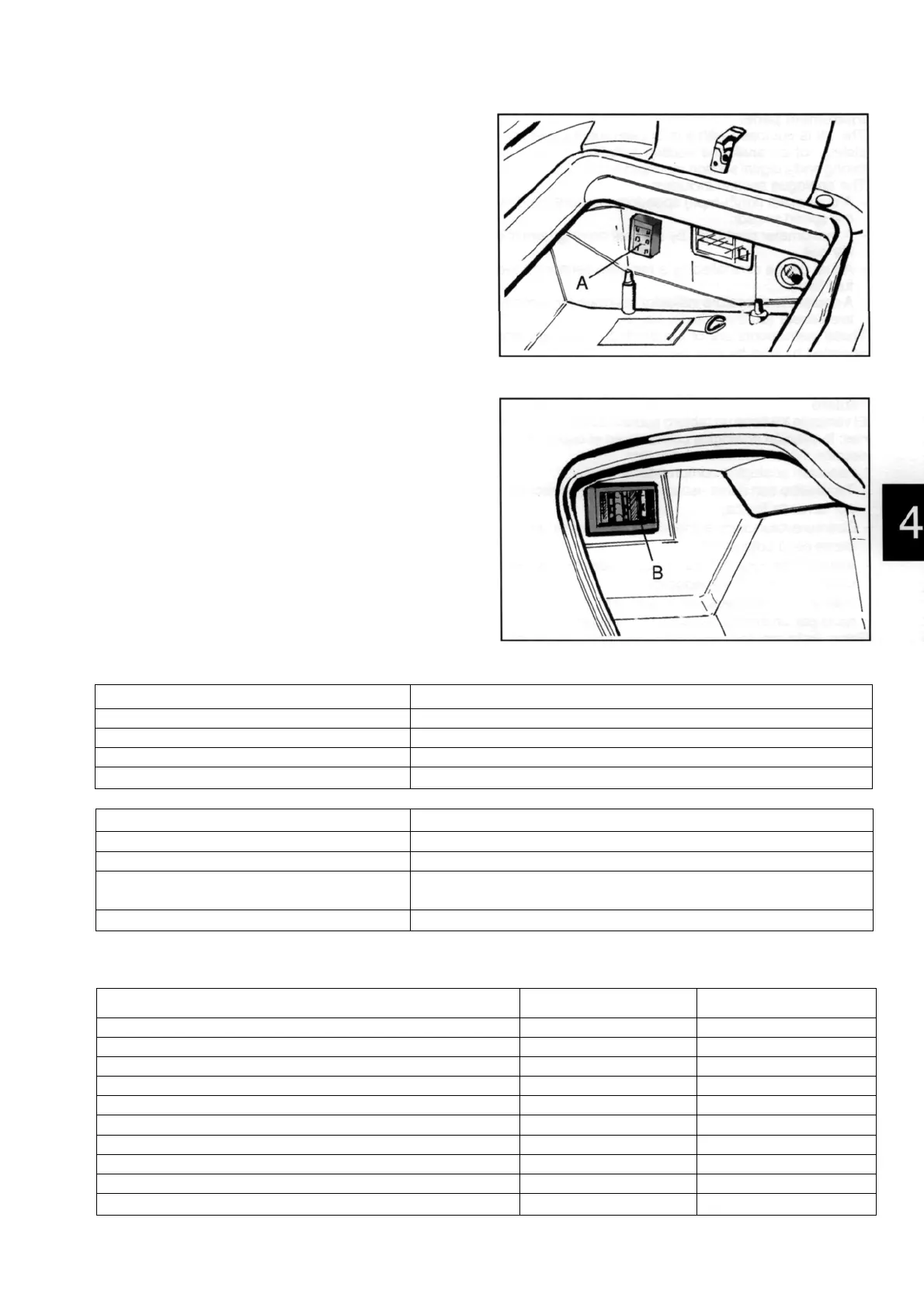

A instalação elétrica é dotada de:
- quatro fusíveis «A» de proteção tomada de corrente
externa colocados no interior do vão porta capacete;
- quatro fusíveis «B» de proteção dos vários circuitos
da instalação, colocados no interior da portinhola
posta na parte traseira esquerda do escudo.
As tabelas indicam a posição e as características dos
fusíveis presentes no veículo.
Atenção - Antes de substituir o fusível queima-
do, procurar e eliminar o defeito que causou sua
queima.
Nunca tentar substituir um fusível utilizando mate-
riais diferentes (por exemplo, um pedaço de fio
elétrico) ou um fusível de amperagem maior daque-
la prevista.
04 026
04 027
FUSÍVEL ALIMENTAÇÃO
7,5
10
10
5
IRCUITOS PROTEGIDOS
Luz placa matrícula, luzes de posição dianteiras e traseiras
Tomada para instrumento diagnóstico immobilizer
Buzina, luz alta, tomada interfone
Luzes stop, consenso ignição
FUSÍVEL ALIMENTAÇÃO
10
10
15
14
IRCUITOS PROTEGIDOS
Conjunto instrumentos digital/analógico
Luzes baixas
Proteção instalação recarga, central de comando, radiador elétrico,
tomada para instrumentação diagnóstico immobilizer
Tomada acessórios vão abaixo do selim, iluminação vão abaixo do selim
Relação lâmpadas
Função
Lâmpada luz média
Lâmpada luz alta
Lâmpada luzes posição dianteira
Lâmpadas piscas dianteiras
Lâmpadas luzes posição traseira
Lâmpadas luzes stop
Lâmpadas piscas traseiras
Lâmpada iluminação instrumentos
Lâmpada iluminação baú
Lâmpada iluminação placa de matrícula
Tipo
Halógena
Halógena
Vidro
Esférica
Esférica
Esférica
Esférica
Vidro
Esférica
cilíndrica
Potência
12V-55W
12V-55W
12V-5W x 2
12V-10W X2
12V-5W X2
12V-2,3W x5
12V-10W x2
12V-2W x5
12V-5W
12V-5W
1st Update to part no. 594599 X9 125-180 cc 4T 4V 4 - 55
Primera actualización dib. 594599 X9 125-180 cc 4T 4V
1
S
Atualização Des. 594599 X9 125-180 ce 4T4V
