PIAGGIO X9 - Page 193

Sistema de travagem
Revisão pinça travão
Desmontagem
Proceder operando como segue:
1) remover os dois parafusos alien (1) e tirar as duas
partilhas (10);
2) remover os dois parafusos alien (2) e remover a
chapa de reação (3);
3) desfiar a chapa fixa (4) das guias;
4) remover do corpo flutuante (5) as peças internas,
com a ajuda de ar comprimodo em pequenos jatos
através do conduto do liquido freios para facilitar a
expulsão dos pistões (6).
5) Verificar:
- que as chapas e o corpo estejam íntegros e em
boas condições;
- que os cilindros do corpo flutuante da pinça não
apresentem arranhões o erosões, caso contrário
substituir toda a pinça;
- che as guias da placa fixa não apresentem arra-
nhões o erosões, caso contrario substituir a chapa;
- que o suporte de retenção das pastilhas seja efici-
ente.
Atenção - Cada vez que se procede na revisão da
pinça, todos os componentes de retenção devem
ser substituídos.
Montagem
Operar como segue:
1 ) Inserir no corpo os pistões (6) completos de anéis de
retenção (7);
2) Inserir as borrachinhas das guias (8) e remontar a
chapa fixa (4);
3) montar a chapa de reação (3) apertando os parafu-
sos (2),
4) enfiar o suporte de retenção das pastilhas (9) e
portanto as partilhas fixando-as com os relativos
parafusos (1);
5) posicionar a pinça sobre o disco e bloqueà-lo ao
montante apertando os parafusos de fixação;
6) bloquear a ligação das tubulações sobre a pinça no
binário prescrita.
Pinça ao suporte: 20 ÷ 25 N-m
Ligação óleo: 15 ÷ 25 N-m
Funcionamento
A pinça adotada è do tipo flutuante.
Essa utiliza o principio de ação e reação para obter a
força sobre ambas as pastilhas.
O corpo e a chapa de reação, solidários entre si, podem
mover-se axialmente em relação à chapa fixa, solidário
ao montante.
Os pistões, solicitados pela pressão ao apertar a pas-
tilha contra o disco por reação obrigando a chapa de
reação a apertar por sua vez a outra pastilha contra o
disco.

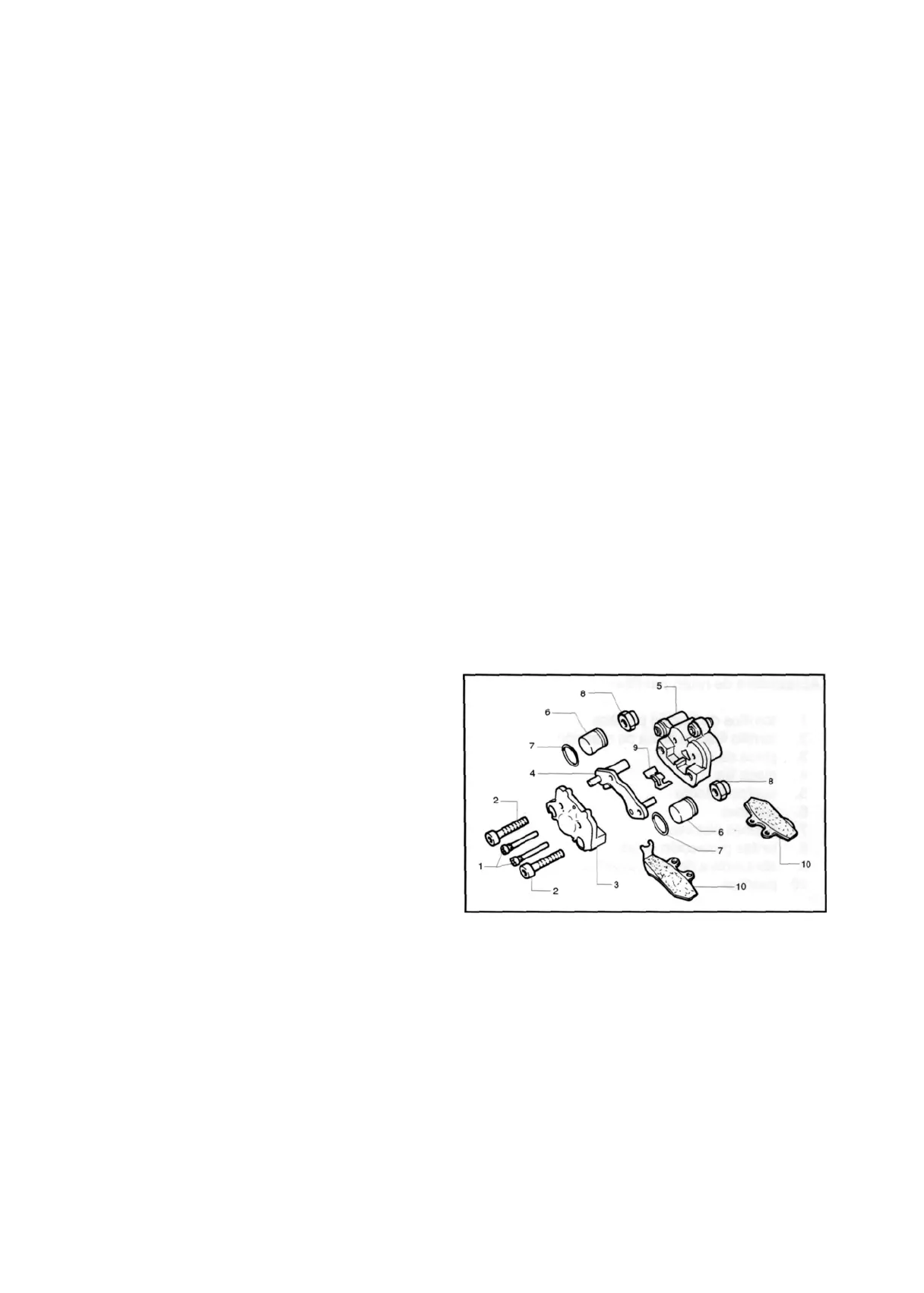

Suporte de retenção das pastilhas
1. parafusos fixação pastilhas
2. parafusos fixação piastra de reacção
3. chapa de reação
4. chapa fixa
5. corpo flutuante
6. pistões
7. anéis retenção pistões
8. borrachinhas proteção guias
9. suporte de retenção das pastilhas
10. pastilhas
COMPONENTES
07 005
7-8
