PIAGGIO X9 - Page 87

Mantenimiento
X9 125-180 CC 4T4V
Carburador
- Desmontar el carburador en sus piezas, lavarlas con
cuidado con disolvente, secar con aire comprimido
también todas las canalizaciones del cuerpo para
asegurarse de haber efectuado una limpieza comple-
ta.
- Controlar atentamente las condiciones de todas las
piezas.
- La válvula gas: debe deslizar libremente en la cáma-
ra, en caso de juego excesivo por desgaste, sustituir.
- Si se presentan señales de desgaste en la cámara,
tales que no permitan el normal sellado o un desliza-
miento libre de la válvula (aunque sea nueva) sustituir
el carburador.
- A cada remontaje sustituir las juntas.

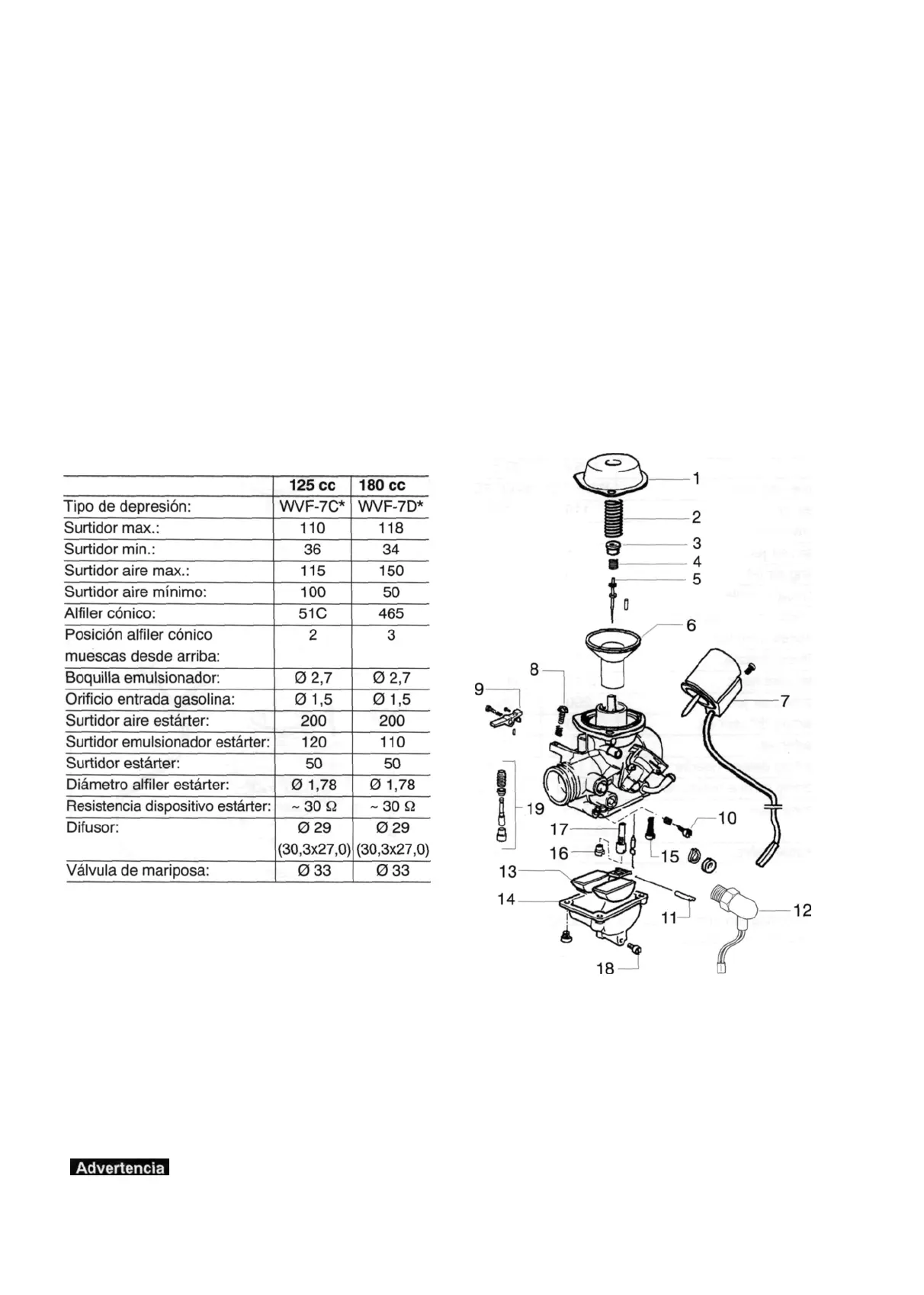

Características:
* La letra de identificación puede cambiar en cada
actualización del carburador.
| - La gasolina es inflamable. Sustituir
siempre las juntas para prevenir pérdidas de gasolina.
I. Tapa membrana. - 2. Muelle válvula gas. - 3. Soporte
alfiler cónico. - 4. Muelle alfiler cónico. - 5. Alfiler cónico.
- 6. Membrana válvula gas. - 7. Estárter automático. - 8.
Tornillo regulación régimen ralenti. - 9. Balancín bomba
de aceleración. -10. Tornillo regulación mezcla ralenti. -
I1. Perno flotante. -12. Calentador eléctrico (PTC). -13.
Flotante. - 14. Cubeta. - 15. Surtidor mínimo. - 16.
Surtidor máximo. -17. Emulsionador. -18. Tornillo vacia-
do cubeta. -19. Grupo bomba de aceleración.
03 001
