11

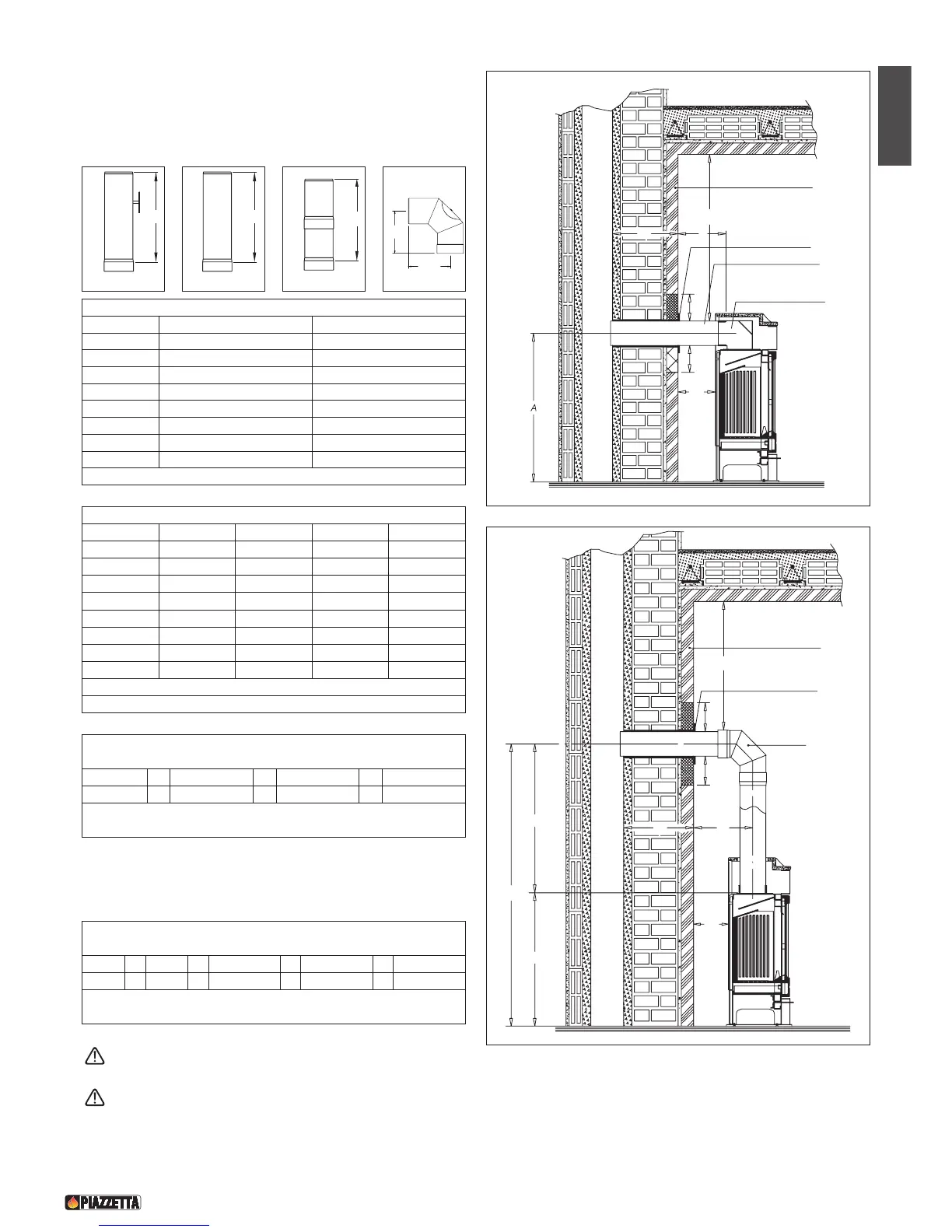

Scarico fumi POSTERIORE-SUPERIORE
NOZIONI IMPORTANTI:
- tubi con diametro 15 cm;
- ad ogni innesto vanno tolti 5 cm;
Determinato il foro di collegamento alla canna fumaria, fissare il
raccordo a muro e il rosone copribordo (fig. 24)
Accertarsi che il tutto sia installato a regola d’arte.
Le misure riportate nelle figure sono indicative in quanto è
previsto l’installazione del prodotto in un pavimento e una
parete ortogonale.
B
Rosone a m ur o
Pa re te infi am ma bi le
o s en si bi le al ca lo re
Ra cc or do sca ri co
fu mi po st er io re
op zi on al e
40 mi n.
20
20
20
CANNA FU MA RI A
E
Sp ez z one tu bo
DT2030738-00
Fig. 25
A
C
H
40 mi n.
Pa re te in fi am m abi le
o s ensib il e a l c al or e
Ro so ne a m ur o
Tu bi
20
20
20
CA NN A F UM AR IA
D
B
DT2030739-00
Fig. 26
TR100
95
DT2030060-00
T100
95
DT2030256-00
T50T50
90
DT2030201-00
24,5
24,5
C6
DT2030200-01
Calcolo indicativo del tratto di tubi verticale conoscendo “H”.
Esempio: H = 80 cm
80 - 24,5 + 5 = 60,5
H Raccordo C6 Innesto tubo Lunghezza tubo
Un tubo da 100 cm T100 va tagliato a 60,5 cm
Il tubo va tagliato dalla parte del maschio.
Calcolo indicativo del tratto di tubi orizzontale conoscendo “E”.
Esempio su stufa e917: E = 50 cm, D = 38 cm
50 + 38 - 24,5 + 5 = 68,5
E D Raccordo C6 Innesto tubo Lunghezza tubo
Un tubo da 100 cm T100 va tagliato a 68,5 cm
Il tubo va tagliato dalla parte del maschio.
TABELLA SCARICO FUMI POSTERIORE (Misure in cm)
Modello Quota A Quota B
e911 non previsto non previsto
e912 102 29,5
e915 85 26,5
e917 93 30
e918 85 26,5
e920 102 29,5
e922 100,5 30
e923 102 29,5
Dimensione B calcolata con distanza di sicurezza di 20 cm dalla parete
TABELLA SCARICO FUMI SUPERIORE (Misure in cm)
Modello Quota C Quota D Quota H Quota F
e911 126,5 37,5 120 246,5
e912 93 37,5 120 213
e915 76,5 34,5 120 196,5
e917 83,5 38 120 203,5
e918 76,5 34,5 120 196,5
e920 93 37,5 120 213
e922 91,5 38 120 211,5
e923 93 37,5 120 213
Dimensione D calcolata con distanza di sicurezza di 20 cm dalla parete
Dimesione F e H calcolate con un tubo da un metro T100 ed una curva C6
