28
5. EINBAU DES GEBLÄSE- BAUSATZES e904c
Beim Einbau wie folgt vorgehen:
1. Den Einsatz auf die Seite legen und dabei darauf
achten, dass die Umlenkplatten und der Rost nicht
verrutschen.
2. Die Kunststoffhülle von den Füßen entfernen , die
Muttern darauf schrauben und die Grundplatte
positionieren,
3. Die Füße am Einsatz festschrauben und die Platte
des Gebläses befestigen.
4. Die beiden ca. 40 cm langen Flex-Schläuche mit den
Schlauchschellen anbringen.
5. Der Bausatz für die Modelle e904C - e904k ’97 -
e904M wird mit einem Rohr für den
Temeperaturmessfühler (Abb. 1) geliefert und wird
folgendermaßen befestigt:
- Die an der verrippung befindliche schraube lösen;
- das Rohr entsprechend den Bohrungen
positionieren;
- vorher den Temeperaturmessfühler durch die
Bohrung ø 8 hinten am Gebläse stecken und ca.
10 cm (Abb.2) in das Rohr einführen;
- das Rohr mit der vorher entfernten Schraube an
der Verrippung des Ofens festschrauben.
6. Den Heizeinsatz wieder in die richtige Position
stellen.
7. Die beiden Ausstanzungen am rückseitigen
Schutzblech entfernen, die Flex-Schläuche
durchführen und an die Öffnungen anschließen. Es
wird empfohlen, möglichst kurze Wege mit den Flex-
Schläuchen zurückzulegen und diese so gut wie
möglich zu isolieren (siehe Bedienungsanleitung für
Heizeinsatz) (Abb.7).
Gruppo Piazzetta S.p.A. liefert auf Anfrage Flex-
Schläuche Ø75, Luftaustrittsöffnungen, Y-Stücke und
Schlauchschellen für die Befestigung.
8. Den Paneelstecker mit dem mittleren Stift nach oben
in die Öffnung auf der Rückwand stecken (Abb.1)
Sollten sie keine Öffnung für den Paneelstecker (IEC)
vorfinden, so können Sie den IEC- Stecker in die
Halterung auf der Gebläseplatte stecken (Abb.6).
9. Den elektrischen Anschluss herstellen, indem der
mittlere der drei vorhandenen Stifte geerden (gelb-
grüner Draht) (Abb.2).
10. Das beigefügte Stromkabel (Abb.2) anschließen und
in die Steckdose stecken.
11. Die KeramikverKleidung anbringen (siehe
Aufbauanleitung im Ofen)
11. Lesen Sie die Hinweise im Abschnitt „Benutzung“
aufmerksam durch.

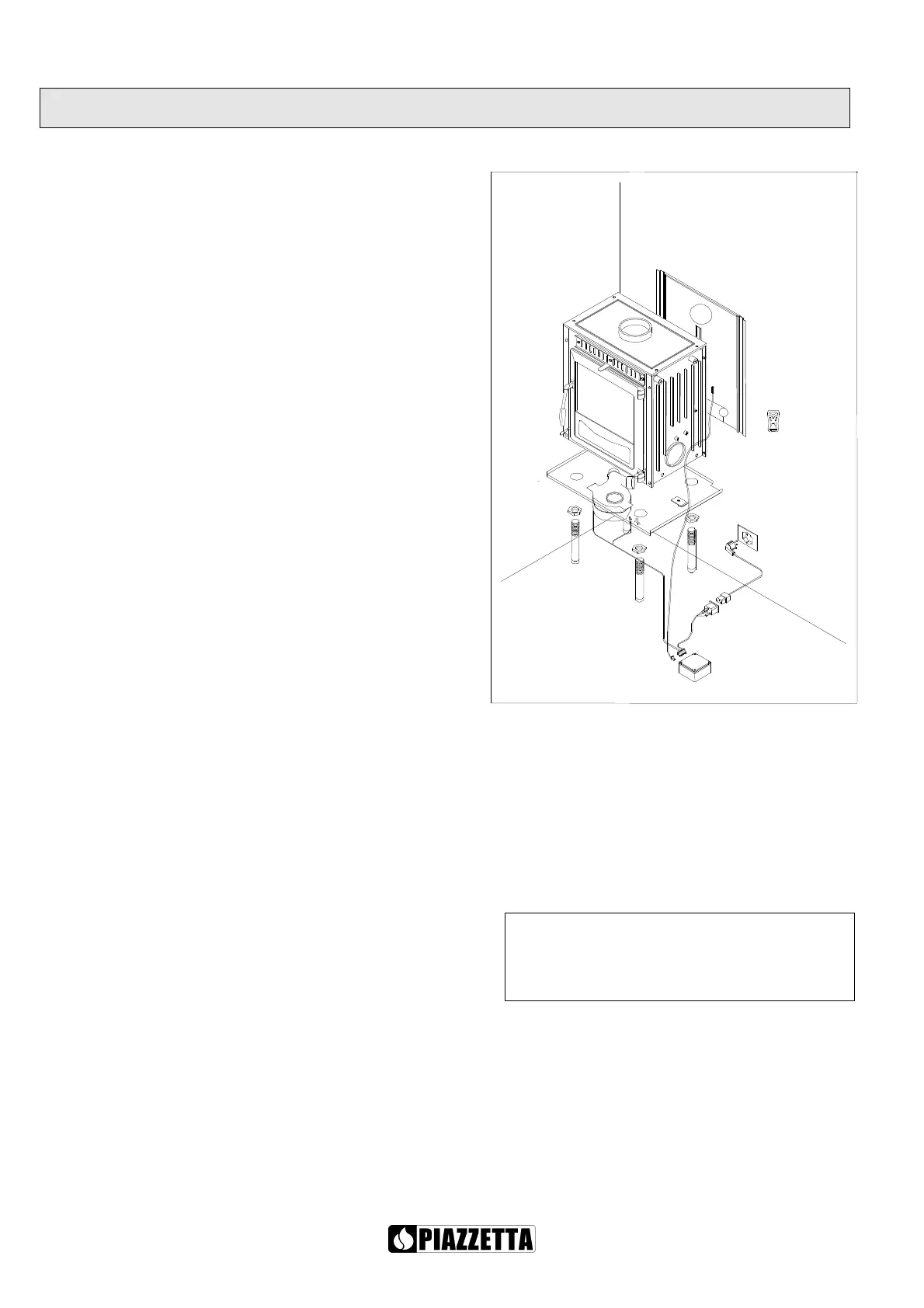

LEGEND
1. GEBLÄSEEINHEIT
2. SCHALTUNG
3. FERNBEDIENUNG
4. TEMPERATURMESSFÜHLER
5. BEFESTIGUNG FÜR TEMPERATURMESSFÜHLER
6. GRUNDPLATTE FÜR GEBLÄSE
7. MUTTER
8. FUSS
9. IEC-STECKER
: Das Schaltgehäuse nicht in der
Nähe von Wärmequellen wie z.B. Flex-
Schläuchen oder Metallteilen, die heiß
werden könnten, anbringen.
3
9
8
5
4
2
6
1
7
