3. INSTALLAZIONE DEL KIT VENTILAZIONE
e903K’97 / e903M
Per l'installazione procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2. Posizionare il kit ventilazione nella zona inferiore della stufa
fissandolo con le viti in dotazione.
3. Inserire nell’apposito foro ø8mm la sonda PT in modo che
scorra all’interno tubo porta sonda per circa 10cm e
bloccarlo con la staffa di fissaggio al supporto ventilatore
(Fig. 3).
4. Riportare il monoblocco in posizione regolare.
5. Per eventuali o ulteriori bocchette per il riscaldamento di
locali attigui, si possono creare delle diramazioni dei tubo
flessibile con gli appositi Y (forniti a richiesta dal Gruppo
Piazzetta S.p.A. (vedi Fig. 7); togliere i semitranci dalla
protezione posteriore, quindi far passare il tubo flessibile.
Nel caso si volesse condurre l'aria anche in ambienti
adiacenti scegliere il percorso più breve limitando così le
dispersioni di calore.
Si raccomanda quindi di non far compiere al tubo flessibile
percorsi troppo lunghi e di isolarlo nel modo migliore.
(Vedere le istruzioni allegate alla stufa).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi flessibili
D. 75, le bocchette per l'uscita dell'aria, gli "elementi ad Y" e
le fascette stringitubo per il fissaggio.
6. Inserire la spina da pannello nel trancio presente nel retro
del pannello posteriore della stufa con la linguetta centrale
rivolta verso l’alto (Fig.1).
Se non trovate la sede per la spina da pannello (IEC) sul
pannello posteriore, inserite la spina IEC sulla staffa
predisposta nel supporto ventilatore (Fig.6).
7. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-verde)
sulla linguetta centrale superiore delle tre presenti (Fig.2).
8. Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di corrente.

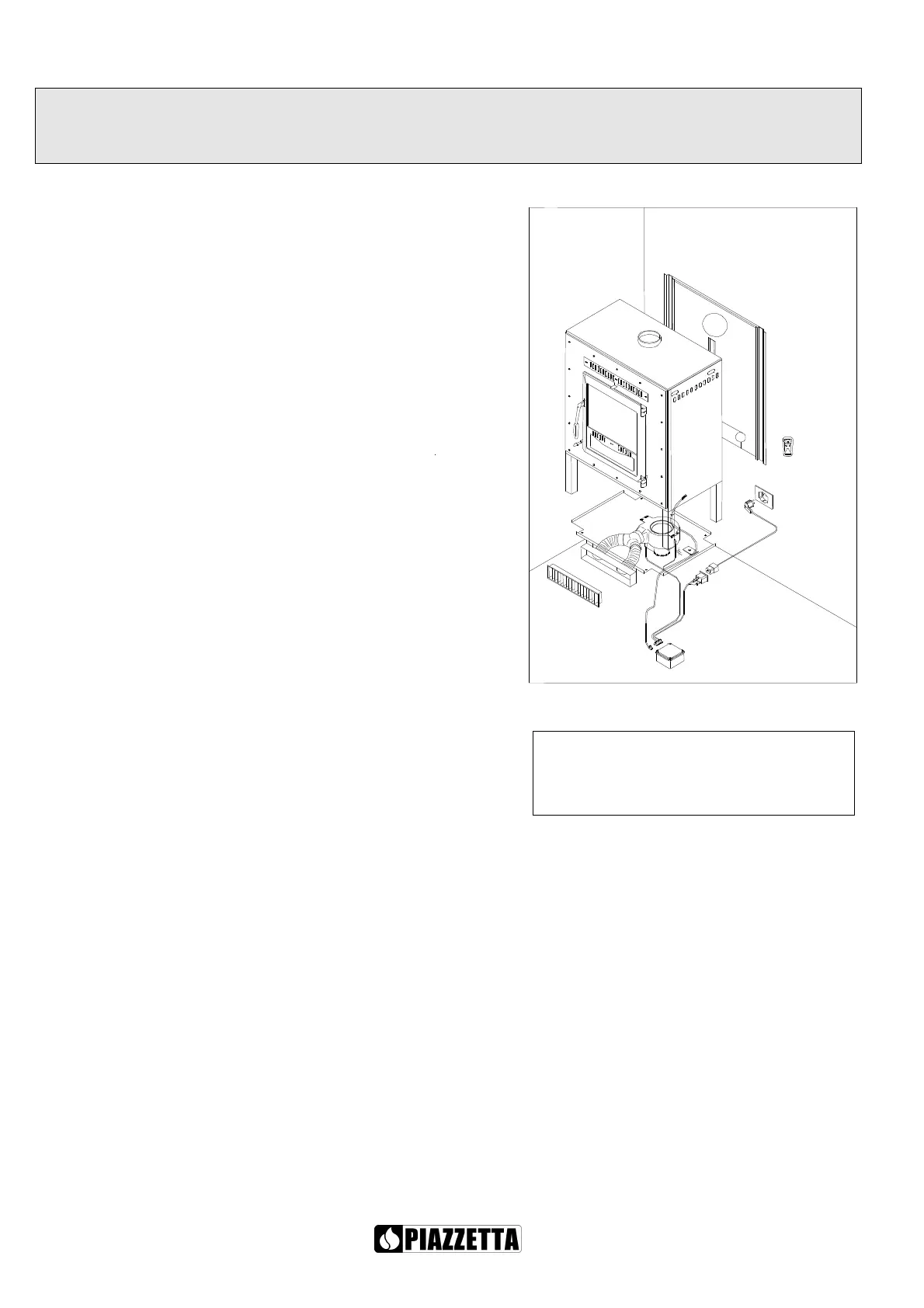

LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
8. BOCCHETTA PER L’USCITA DELL’ARIA CALDA PER e903K
9. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
10. PRESA I.E.C.
1
3
10
2
8
6
9
7
4
5
N.B.:
Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto
