54

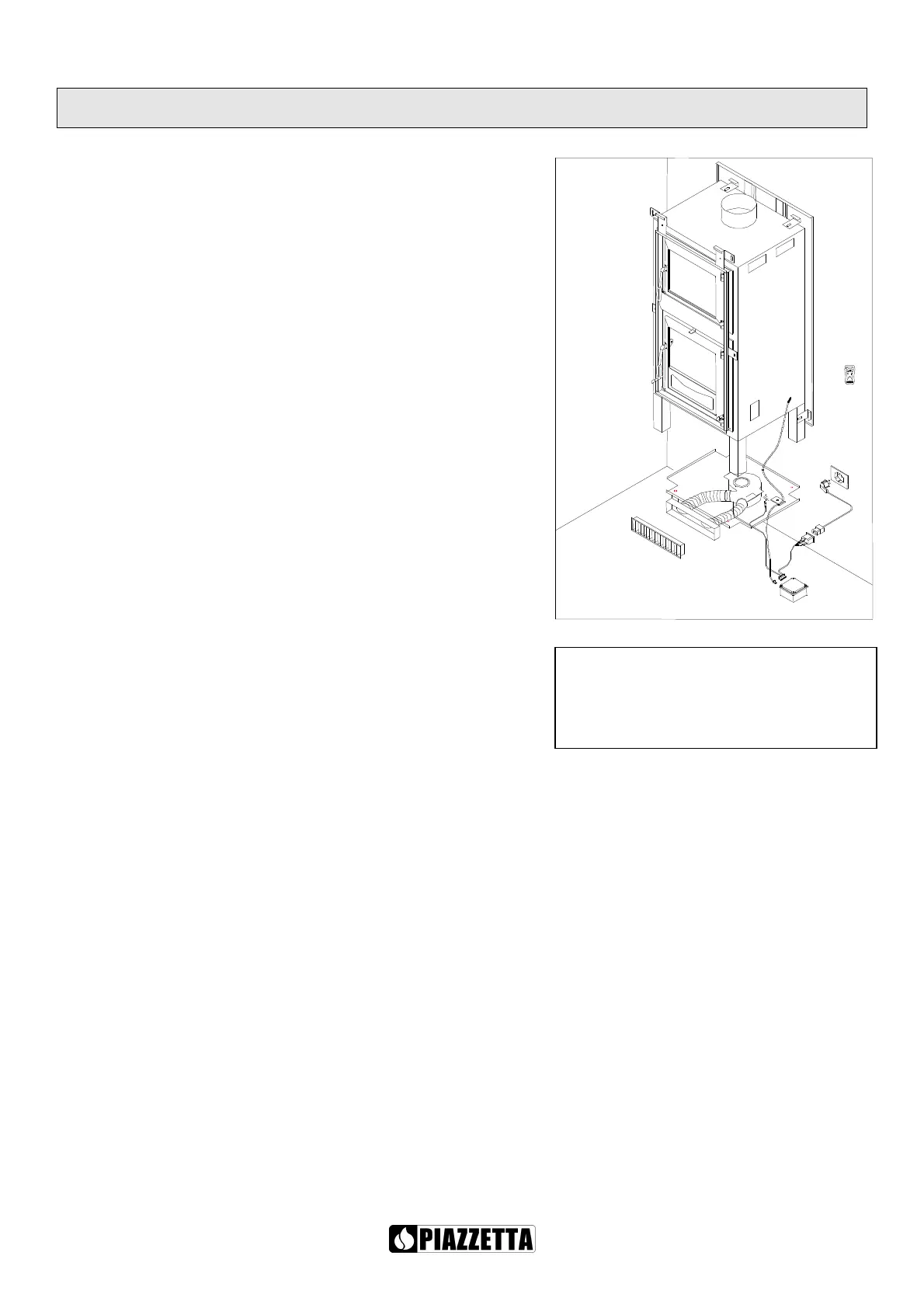

2. INSTALLATION DU KIT DE VENTILATION e900M
Pour installer le kit de ventilation, procédez de la façon suivante:
1. Basculez le poêle sur un côté en veillant à ce que les déflecteurs
internes et la grille corbeille ne se déplacent pas de leur siège.
2. Appliquez le kit de ventilation en partie basse du poêle en le
fixant avec les vis fournies en dotation.
3. Engagez la sonde PT à travers le trou ø 8 mm dans le fourreau
sur une longueur d’environ 30 cm et fixez-la sur le support du
ventilateur au moyen de l’attache (Fig. 1).
4. À ce point, relevez le monobloc.
5. Pour les éventuelles bouches de diffusion ou pour en ajouter
d’autres pour le chauffage de pièces voisines, vous pouvez
créer un embranchement sur les tuyaux flexibles au moyen des
raccords en Y (fournis sur demande par Gruppo Piazzetta
S.p.A.); désoperculez les trous du panneau arrière et faites-y
passer le tuyau flexible.
Si vous souhaitez amener l’air chaud également dans les pièces
voisines, choisissez le parcours le plus court afin de limiter les
déperditions de chaleur.
Donc, nous vous recommandons d’éviter au tuyau flexible des
parcours trop longs et de l’isoler autant que possible (Voyez la
notice jointe au poêle) (voyez Fig. 7).
La Sté Gruppo Piazzetta S.p.A. fournit sur demande les tuyaux
flexibles 75, les bouches de diffusion de l’air, les raccords en Y
et les colliers de serrage pour la fixation.
6. Introduisez la fiche clipsable dans le trou prévu sur la partie
arrière du poêle en faisant attention que la languette centrale
soit dirigée vers le haut (Fig. 1).
7. Effectuez le branchement électrique à la fiche clipsable (qui
présente trois languettes) en introduisant la cosse faston de
mise à terre (fil jaune-vert) dans la languette centrale du haut
(Fig. 2).
8. Ensuite, branchez le cordon d’alimentation, fourni en dotation,
à la fiche clipsable (Fig. 2), et ensuite à la prise de courant
LÉGENDE
1.VENTILATEUR
2.BOÎTIER DE TÉLÉCOMMANDE
3.TÉLÉCOMMANDE
4.SONDE PT
5.ATTACHE SONDE PT
6.PLAQUE DE SUPPORT VENTILATEUR
7.TUYAU FLEXIBLE 75
8.BOUCHE DE DIFFUSION D’AIR CHAUD
9.GRILLE DE DIFFUSION AIR CHAUD AVEC FERMETURE
10.PRISE I.E.C.
N.B.:
gardez le boîtier de télécommande
loin de toutes sources de chaleur, telles
que tuyaux flexibles ou parties métalliques
susceptibles de se chauffer, en le
posi
tionnant sous le produit.
5
1
10
4
6
7
8
9
3
2
