* Isolamento del settore non contrassegnato
e dei contatti a relè tra loro: isolamento base
(categoria di sovratensione III), separazione
sicura (categoria di sovratensione II)
Modalità operative
• Funzionamento monocanale: cablaggio di
ingresso secondo VDE 0113 e EN 60204;
senza ridondanza nel circuito di ingresso,
le dispersioni verso terra nel circuito del
pulsante vengono rilevate.
• Funzionamento bicanale senza rilevamen-
to del cortocircuito trasversale: Circuito di
ingresso ridondante, vengono rilevati i
cortocircuiti e le dispersioni verso terra nel
circuito del pulsante.
• Funzionamento bicanale con rilevamento
del cortocircuito trasversale: circuito di
ingresso ridondante; vengono rilevati i
cortocircuiti e le dispersioni verso terra nel
circuito del pulsante, nonché i cortocircuiti
trasversali tra i contatti del pulsante
stesso.
• Start automatico: Il dispositivo è attivo non
appena il circuito di ingresso è chiuso.
• Start manuale: Il dispositivo è pronto per il
funzionamento quando il circuito di start
S33-S34 viene chiuso.
• Il dispositivo AC è dotato di un trasformato-
re di rete protetto dai cortocircuiti, il
dispositivo DC è dotato di un fusibile
elettronico.
Descrizione del funzionamento
Il dispositivo elettrico PNOZ X4 serve per
interrompere in modo sicuro un circuito
elettrico di sicurezza. Dopo l’applicazione
della tensione di alimentazione si accende il
LED «Power». Il dispositivo è pronto per il
funzionamento quando il circuito di start
S33-S34 viene chiuso (start automatico),
oppure chiuso o riaperto (start manuale).
• Circuito di ingresso chiuso (per es.
pulsante di arresto di emergenza non
azionato):
i relè K1 e K2 si attivano automanten-
endosi. I LED di stato per «CH.1» e
«CH.2» per il canale 1 e 2 si accendono. I
contatti di sicurezza 13-14, 23-24, 33-34
sono chiusi, il contatto ausiliario 41-42 è
aperto.
• Apertura del circuito di ingresso (per es. in
caso di azionamento del pulsante di
arresto di emergenza):
i relè K1 e K2 tornano nella posizione di
riposo. I LED di stato per «CH. 1» e «CH.
2» si spengono. I contatti di sicurezza 13-
14, 23-24, 33-34 vengono aperti in modo
ridondante, il contatto ausiliario
41-42 viene chiuso.
• El dispositivo AC tiene un transformador
de red resistente a cortocircuitos, el
dispositivo DC un fusible electrónico.
Descripción funcional
El dispositivo PNOZ X4 sirve para la inter-
rupción por motivos de seguridad de un
circuito eléctrico de seguridad. Después de
aplicarse la tensión de alimentación se
enciende el LED “Power”. El dispositivo está
listo para funcionar, cuando el circuito de
rearme S33-S34 es cerrado (rearme auto-
mático) o cuando es cerrado y nuevamente
abierto (rearme manual).
• Circuito de entrada cerrado (p. ej. pulsador
para parada de emergencia no accionado):
Los relés K1 y K2 pasan a posición activa
y se automantienen. Los indicadores de
estado para
“
CH.1
”
y
“
CH.2
”
para canal 1 y
2 se iluminan. Los contactos de seguridad
13-14, 23-24, 33-34 están cerrados, el
contacto auxiliar 41-42 está abierto.
• Circuito de entrada es abierto (por ej.,
accionado el pulsador de parada de
emergencia):
Los relés K1 y K2 vuelven a la posición de
reposo. El indicador de estado
“
CH.1
”
y
“
CH.2
”
se apaga. Los contactos de
seguridad 13-14, 23-24, 33-34 se abren
por redundancia, el contacto auxiliar 41-42
se cierra.
* Aislamiento respecto del área no marcada
y de los contactos de relé entre sí:
aislamiento básico (categoría de
sobretensión III), separación segura
(categoría de sobretensión II)
Modos de funcionamiento:
• Funcionamiento monocanal: Conexión de
la entrada según VDE 0113 y EN 60204,
no existe la redundancia en el circuito de
entrada, son reconocidos los defectos a
tierra en el circuito del pulsador.
• Funcionamiento bicanal sin detección de
cortocircuito transversal: Circuito de
entrada redundante, son reconocidos
cortocircuitos y defectos a tierra en el
circuito del pulsador.
• Funcionamiento bicanal con detección de
cortocircuito transversal: Circuito de en-
trada redundante, son reconocidos corto-
circuitos y defectos a tierra en el circuito
del pulsador y cortocircuitos transversales
entre los contactos del pulsador.
• Rearme automático: El dispositivo se
activa tan pronto como se cierra el circuito
de entrada.
• Rearme manual: El dispositivo está activo,
cuando se cierra el circuito de rearme S33-
S34.
•
Het AC-apparaat heeft een kortsluitvaste
nettransformator, het DC-apparaat een
elektronische zekering.
Functiebeschrijving
Het relais type PNOZ X4 dient om een
veiligheidscircuit veilig te onderbreken. Na het
inschakelen van de voedingsspanning licht de
LED „Power“ op. Het apparaat is bedrijfsklaar
wanneer het startcircuit S33-S34 gesloten
wordt (automatische start) of gesloten en weer
geopend wordt (handmatige start).
• Ingangscircuit gesloten (b.v. noodstopknop
niet bediend):
Relais K1 en K2 worden bekrachtigd en
nemen zichzelf over. De status-LED’s „CH.
1“ en „CH. 2“ voor kanaal 1 en 2 lichten op.
De veiligheidscontactheidscontacten 13-14,
23-24, 33-34 zijn geslo-ten, het hulpcontact
41-42 is geopend.
• Ingangscircuit wordt geopend (b.v.
noodstopknop bediend):
Relais K1 en K2 vallen af. De status-LED’s
„CH. 1“ en „CH. 2“ doven. De veiligheids-
contacten 13-14, 23-24, 33-34 worden
redundant geopend, het hulpcontact 41-42
wordt gesloten.
*Isolatie tot het niet-gemarkeerde bereik en
de relaiscontacten samen: basisisolatie
(overspanningscategorie III), veilige
scheiding (overspanningscategorie II)
Bedrijfsmodi:
•
Eenkanalig bedrijf: ingangsschakeling
volgens VDE 0113 en EN 60204, geen
redundantie in het ingangscircuit,
aardsluitingen in het ingangscircuit worden
gedetecteerd.
• Tweekanalig bedrijf zonder detectie van
onderlinge sluiting: redundant ingangs-
circuit, kortsluitingen en aardsluitingen in
het ingangscircuit worden gedetecteerd.
• Tweekanalig bedrijf met detectie van
onderlinge sluiting: redundant ingangs-
circuit, kortsluitingen en aardsluitingen in
het ingangscircuit en onderlinge sluitingen
tussen de ingangscontacten worden
gedetecteerd.
• Automatische start: apparaat is actief,
zodra het ingangscircuit gesloten is.
• Handmatige start: apparaat is actief
wanneer het startcircuit S33-S34 gesloten
is.

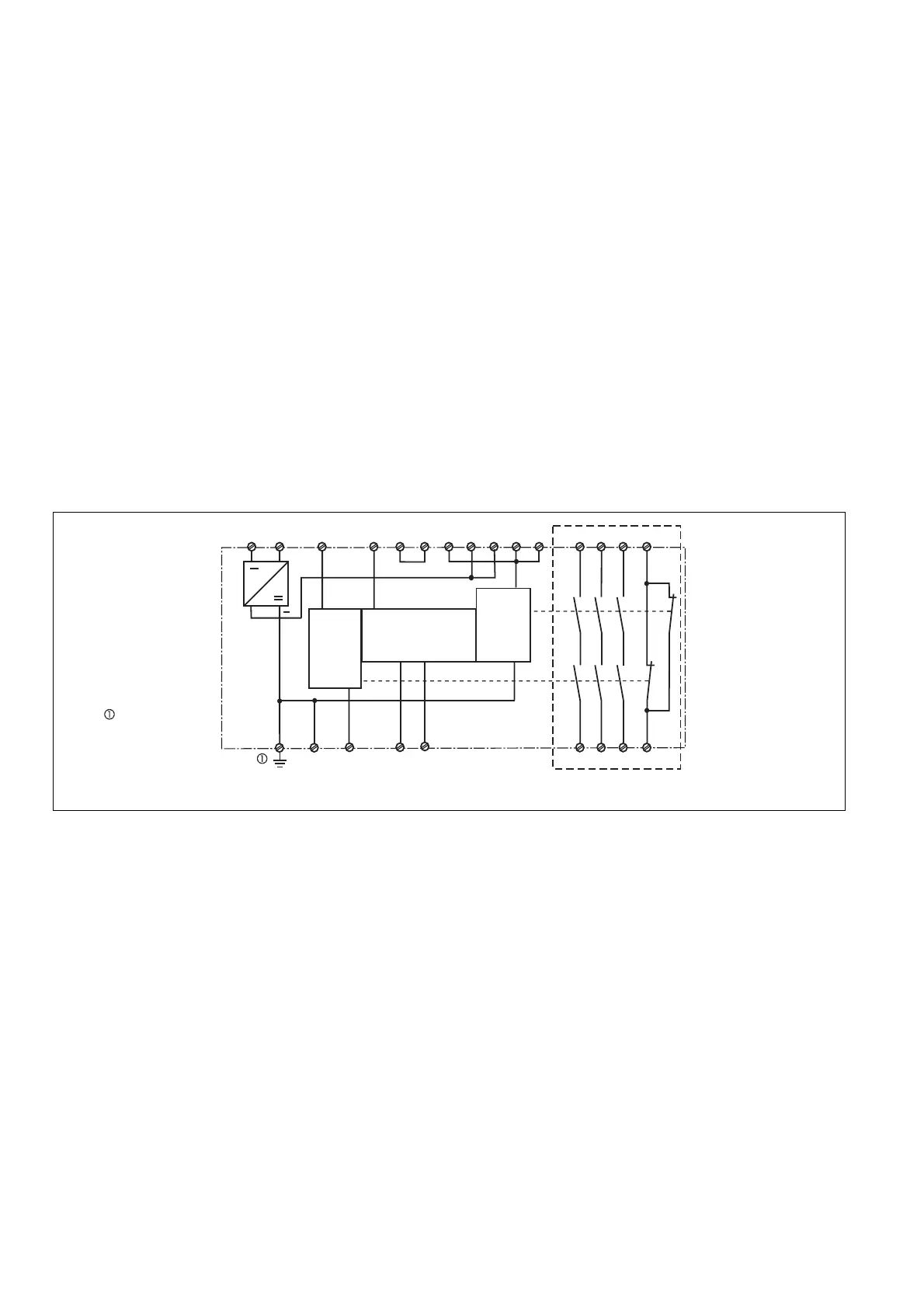

Fig. 1: Esquema de conexiones eléctricas/Schema di collegamento interno/
Intern schema
A1 A2 S34Y1 S11
S22
Y2
41
42
S33
Y36
S12S11
13
33
14
34
K1
K2
23
24
Canal/
Canale/
Kanaal
1
Canal/
Canale/
Kanaal
2
circuito de rearme/
circuito di start/
startcircuit
S52
U
B
S12
S21 Y37
solo en un dispo-
sitivo AC/solo sul
dispositivo AC/
alleen bij het
wisselstroomrelais
~
+
*
