Pilz PSEN sl-­0.5p 1.1 Operating Instructions

- 3 -

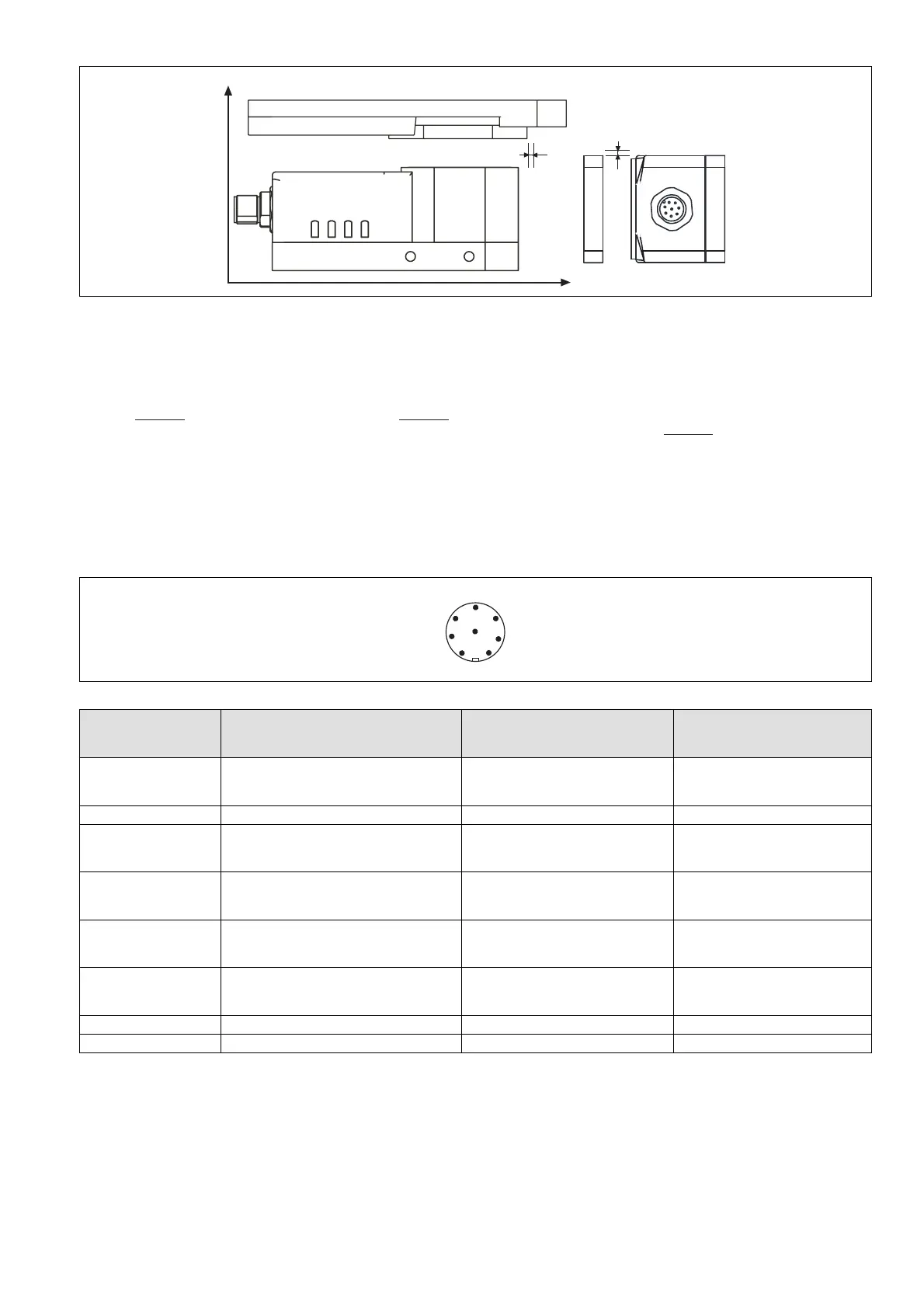

Seiten- und Höhenversatz Lateral and vertical offset Décalage latéral et en hauteur
Verdrahtung
517049611
Beachten Sie:
` Angaben im Abschnitt „Technische Daten“
unbedingt einhalten.
` Berechnung der max. Leitungslänge I
max
im
Eingangskreis:
R
lmax
= max. Gesamtleitungswiderstand
(s. techn. Daten)
R
l
/ km = Leitungswiderstand/km
Wiring
Please note:
` Information given in the “Technical details”
must be followed.
` Calculation of the max. cable length l
max
in
the input circuit:
R
lmax
= max. overall cable resistance (see
Technical details)
R
l
/ km = cable resistance/km
Raccordement
Important :
` Respectez impérativement les données indi-
quées dans la partie "Caractéristiques tech-
niques".
` Calcul de la longueur de câble max. I
max
sur
le circuit d'entrée :
R
lmax
= résistance max. de l'ensemble du
câblage (voir les caractéristiques techni-
ques)
R
l
/ km = résistance du câblage/km
Anschlüsse Connections Raccordements
Stiftstecker 8-pol. M12 Connector 8 pin M12 Connecteur mâle M12 à 8 broches
Anschlussbelegung Pin assignment Affectation des bornes
PIN/
Broche
Funktion/
Function/
Foncion
Klemmenbezeichnung/
Terminal designation/
Désignation des bornes
Adernfarbe (Pilz Kabel)/
Cable colour (Cable Pilz)/
Couleur du fil (fil de Pilz)
1 Eingang Kanal 2/
Input, channel 2/
Canal d'entrée 2
S21 weiß/white/blanc
2 +24 UB A1 braun/brown/marron
3 Ausgang Kanal 1/
Output, channel 1/
Canal de sortie 1
12 grün/green/vert
4 Ausgang Kanal 2/
Output, channel 2/
Canal de sortie 2
22 gelb/yellow/jaune
5 Meldeausgang "Lock"/
Signal output "Lock"/
Sortie message "Lock"
Y32 grau/grey/gris
6 Eingang Kanal 1/
Input, channel 1/
Canal d'entrée 1
S11 rosa/pink/rose
7 0 V UB A2 blau/blue/bleu
8 "Lock_Unlock" S31 rot/red/rouge
Seitenversatz/Lateral offset/
Décalage latéral
Höhenversatz/Vertical offset/Décalage vertical
Lock
Safety Gate
Power / Fault
Input
R
lmax
R
l
/ km
I
max
=
R
lmax
R
l
/ km
I
max
=
R
lmax
R
l
/ km
I
max
=
1
2
3
4
8
5
6
7
