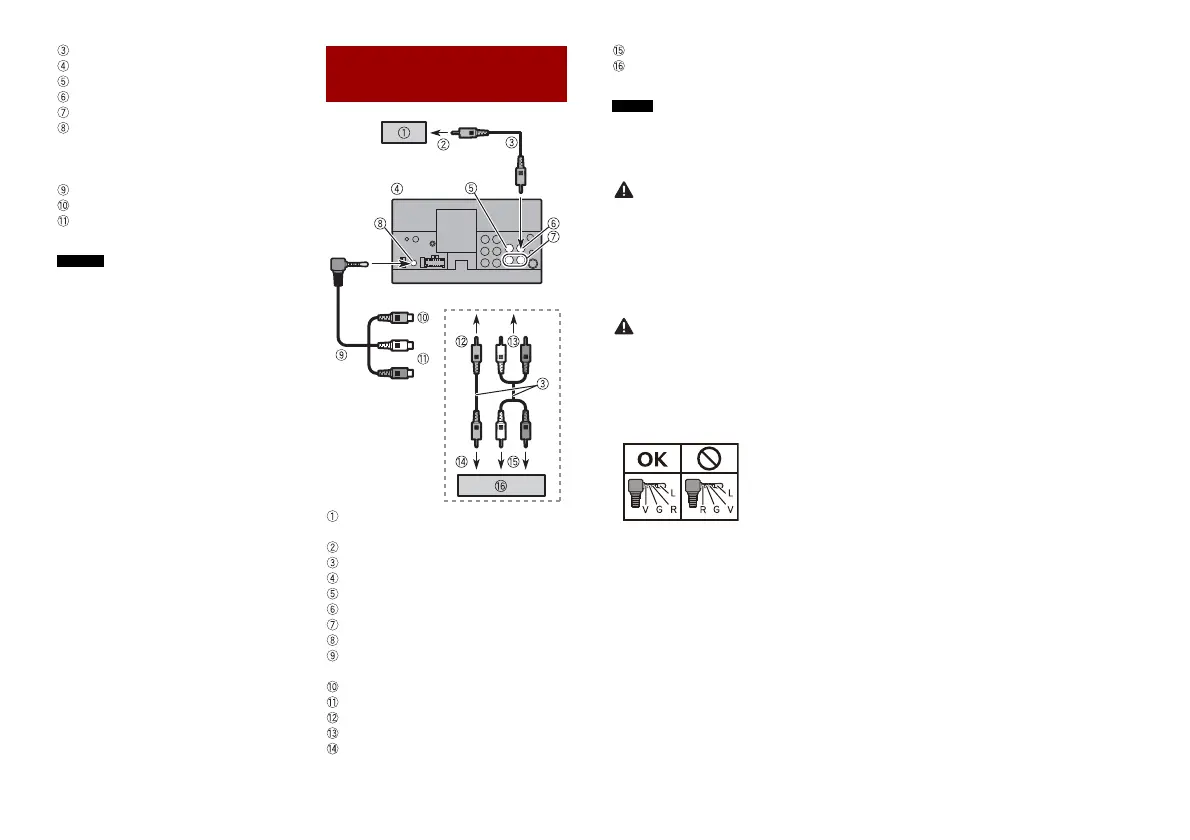

Cabo RCA (fornecido com o ND-BC8)
Este produto
Castanho (R.C IN)
Fonte de alimentação
Cabo de alimentação
Violeta/branco (REVERSE-GEAR
SIGNAL INPUT)
Consulte Cabo de alimentação
(página 8).
Amarelo (F.C IN)
Cabo RCA (vendido separadamente)
Câmera de visualização (vendida
separadamente)
• Conecte somente a câmera de visão
traseira a R.C IN. Não conecte nenhum
outro equipamento.
• Algumas configurações apropriadas são
necessárias a usar as câmeras de visão
traseira. Para obter detalhes, consulte o
Manual de operação.
Visor traseiro com conectores de
entrada RCA
Para entrada de vídeo
Cabos RCA (vendidos separadamente)
Este produto
Amarelo (V IN)
Amarelo (V OUT)
Vermelho, branco (R IN, L IN)
Entrada de AUX
Cabo AV com miniconector (vendido
separadamente)
Amarelo
Vermelho, branco
Para amarelo
Para vermelho, branco
Para saída de vídeo
Componente de vídeo
externo e o visor
Para saídas de áudio
Componente de vídeo externo (vendido
separadamente)
A configuração apropriada é necessária
para usar o componente de vídeo externo.
Para obter detalhes, consulte o Manual de
operação.
NUNCA instale o visor traseiro em um
local que permita ao motorista assistir à
fonte de vídeo enquanto dirige.
A saída de vídeo traseira deste produto
destina-se à conexão de um visor para
permitir aos passageiros nos bancos
traseiros assistirem ao vídeo.
Certifique-se de usar um cabo AV com
miniconector (vendido separadamente)
para a fiação. Se você usar outros cabos, a
posição da fiação talvez seja diferente
resultando em imagens e sons com
perturbações.
L : Áudio esquerdo
(Branco)
R : Áudio direito
(Vermelho)
V : Vídeo (Amarelo)
G : Aterramento
