Pioneer GM-A3602 User Manual

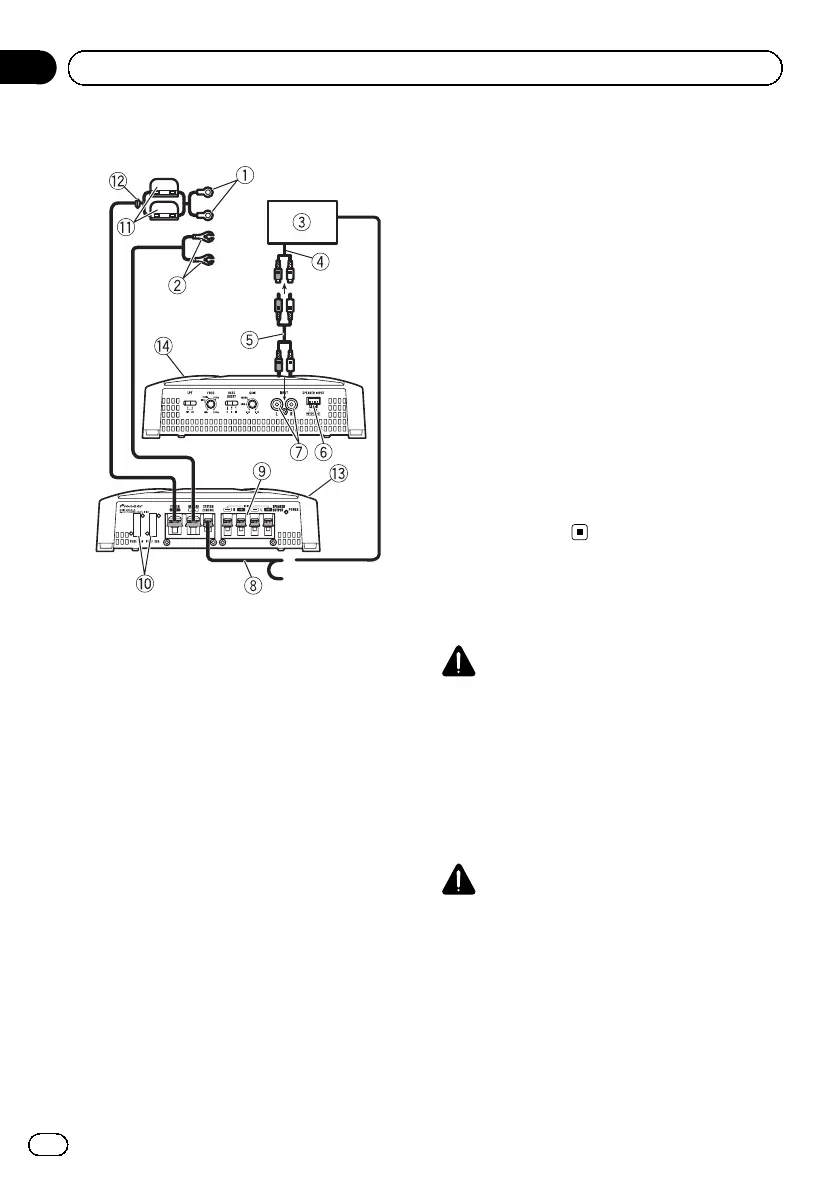

Diagrama de conexión
1 Cable de batería rojo especial
RD-223 (se vende por separado)
Tras completar el resto de conexiones del am-
plificador, finalmente conecte el terminal del
cable de la batería del amplificador al terminal
positivo + de la batería.
2 Cable de puesta a tierra (negro)
RD-223 (se vende por separado)
Conecte a la carrocería metálica o chasis.
3 Estéreo del vehículo con tomas de salida RCA
(se venden por separado)
4 Salida externa
5 Conexión de cable con conectores de terminal
RCA (se venden por separado)
6 Terminal de entrada de altavoces (utilice el co-
nector adjunto)
Consulte la siguiente sección para instruccio-
nes sobre la conexión del altavoz. Consulte
Conexiones al utilizar el cable de entrada del al-
tavoz en la página 36.
7 Toma de entrada RCA
8 Cable de control a distancia del sistema (se
vende por separado)
Conecte el terminal macho de este cable al
terminal del control a distancia del sistema en
el estéreo del vehículo. El terminal hembra se
puede conectar al terminal del control de relé
de la antena del automóvil. Si el estéreo del
vehículo no dispone de un terminal para el
control a distancia del sistema, conecte el ter-
minal macho al terminal de potencia a través
de la llave de encendido.
9 Terminales de salida del altavoz
Consulte la siguiente sección para instruccio-
nes sobre la conexión del altavoz. Consulte
Conexiones al utilizar el cable de entrada del al-
tavoz en la página 36.
a Fusible 30 A × 2 (GM-A5602) / 25 A × 1 (GM-
A3602)
b Fusible (30 A) × 2
c Ojal
d Parte trasera
e Parte delantera
Antes de conectar el
amplificador
ADVERTENCIA
! Asegure el cableado con pinzas para cables o
cinta adhesiva. Para proteger el cableado, en-
vuelva con cinta adhesiva las partes que estén
en contacto con piezas metálicas.
! Nunca corte el aislamiento de la fuente de ali-
mentación para suministrar energía otros
equipos. La capacidad de corriente del cable
es limitada.
PRECAUCIÓN
! Nunca acorte ningún cable, ya que el circuito
de protección podría no funcionar correcta-
mente.
! Nunca conecte el cable negativo de los altavo-
ces directamente a tierra.
! Nunca empalme los cables negativos de va-
rios altavoces.
Es
34
Sección
03
Conexión de las unidades

Pioneer GM-A3602 Specifications

General

Amplifier class	A/B
Low pass filter	Yes
RMS output power (max)	400 W
Signal-to-Noise Ratio (SNR)	95 dB
Number of amplifier channels	2 channels
RMS power output per channel (2 Ohm)	180 W
RMS power output per channel (4 Ohm)	120 W
Audio RCA inputs	1
Product color	Black

Weight and Dimensions

Depth	178 mm
Width	241 mm
Height	64 mm
