Teilebezeichnungen 04
13
Ge
Deutsch

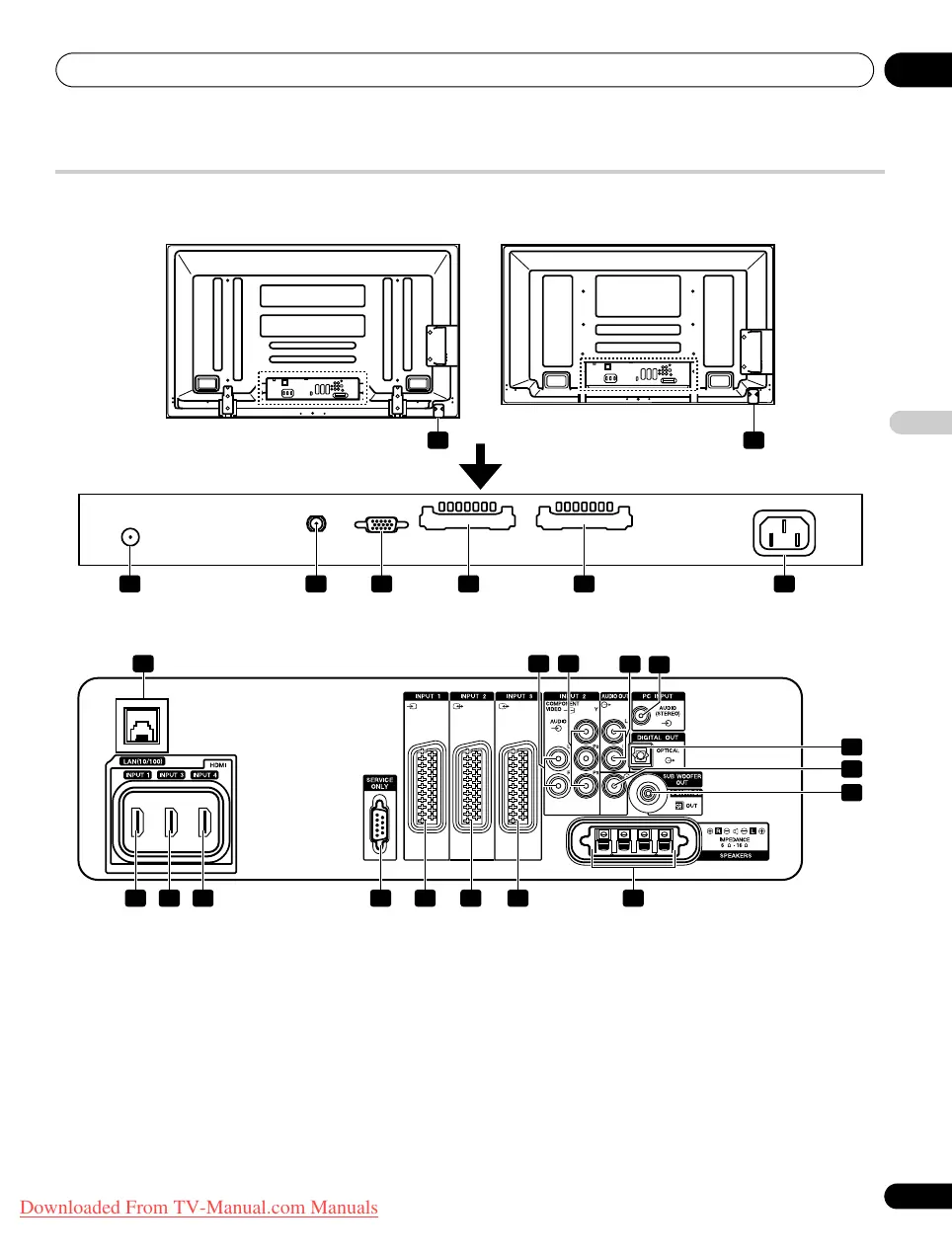

Flachbildfernseher
(Rückseite)
1 Taste 
2 Antenneneingang ANT
• Die Stromversorgung kann über diesen Anschluss erfolgen.
3 Satelliteneingang SAT
4 Anschluss PC INPUT (Analog RGB)
5 COMMON INTERFACE 1-Schacht
6 COMMON INTERFACE 2-Schacht
7 Anschluss AC IN (Netzeingang)
8 Anschluss INPUT 1 (HDMI)
9 Anschluss INPUT 3 (HDMI)
10 Anschluss INPUT 4 (HDMI)
11 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
12 Anschluss INPUT 1 (SCART)
13 Anschluss INPUT 2 (SCART)
14 Anschluss INPUT 3 (SCART)
15 Ethernetkabel-Anschluss
16 Anschlüsse INPUT 2 (AUDIO)
17 Anschluss INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Anschlüsse AUDIO OUT
19 Anschluss PC INPUT (Audio)
20 Anschluss DIGITAL OUT (OPTICAL)
21 Anschluss SUB WOOFER OUT
22 Anschluss CONTROL OUT (unterstützt SR+)
23 Anschlüsse SPEAKERS (rechts/links)
• Schließen Sie keine anderen Geräte als die angegebenen
Lautsprecher an die Lautsprecheranschlüsse an.
• Lassen Sie die Lautsprecherkabeldrähte an den Klemmen
nicht blank und freigelegt. Freigelegte Drähte können zu einem
Kurzschluss und somit zu einer Funktionsstörung oder
Beschädigung des Systems führen.
T
W
W
W
T
W
W
W
74 5 632
11
19
16
18
20
22
21
8 9 10 11 12 13 14 23
1715
Die Buchsen an der Rückverkleidung sind den Modellen PDP-LX6090H und PDP-LX5090H gemeinsam.
*Die genaue Position der Anschlüsse entnehmen Sie dem
Anschlusspositionsblatt, das sich neben dem Anschlussfach befindet.
(PDP-LX5090H)
(PDP-LX6090H)
Anschlüsse in der oberen Gruppe
Anschlüsse in der mittleren Gruppe
PDP-LX6090H_Ger.book Page 13 Tuesday, August 26, 2008 5:49 PM
Downloaded From TV-Manual.com Manuals

Pioneer PDP-LX6090H Specifications

General

Depth	93 mm
Width	1465 mm
Height	876 mm
Weight	51200 g
Tuner type	Analog & digital
Pixel pitch	- mm
Aspect ratio	-
Product color	Black
Noise reduction	Yes
RMS rated power	36 W
Display diagonal	60 \
Display brightness	- cd/m²
Display technology	Plasma
Number of speakers	2
Teletext standards	Top-text
HDMI ports quantity	3
Supported video modes	1080p
USB 2.0 ports quantity	1
Audio formats supported	AC3, HE-AAC
Number of OSD languages	18
S-Video inputs quantity	0
Video formats supported	MPEG2, MPEG4
Annual energy consumption	- kWh
Analog signal format system	PAL BG, PAL DK, PAL I, SECAM B/G, SECAM D/K, SECAM L
Power consumption (standby)	0.4 W
Power consumption (typical)	524 W
Digital signal format system	DVB-S, DVB-S2, DVB-T
Sound enhancement technology	SRS WOW HD, SRS, FOCUS, TruBass, SRS Definition
Supported graphics resolutions	1024 x 768 (XGA), 1280 x 1024 (SXGA), 1280 x 768 (WXGA), 640 x 480 (VGA), 800 x 600 (SVGA)
On Screen Display (OSD) languages	CZE, DAN, DEU, DUT, ENG, ESP, FIN, FRE, GRE, HUN, ITA, NOR, POR, RUS, SWE, TUR, UKR
Consumer Electronics Control (CEC)	Kuro Link
