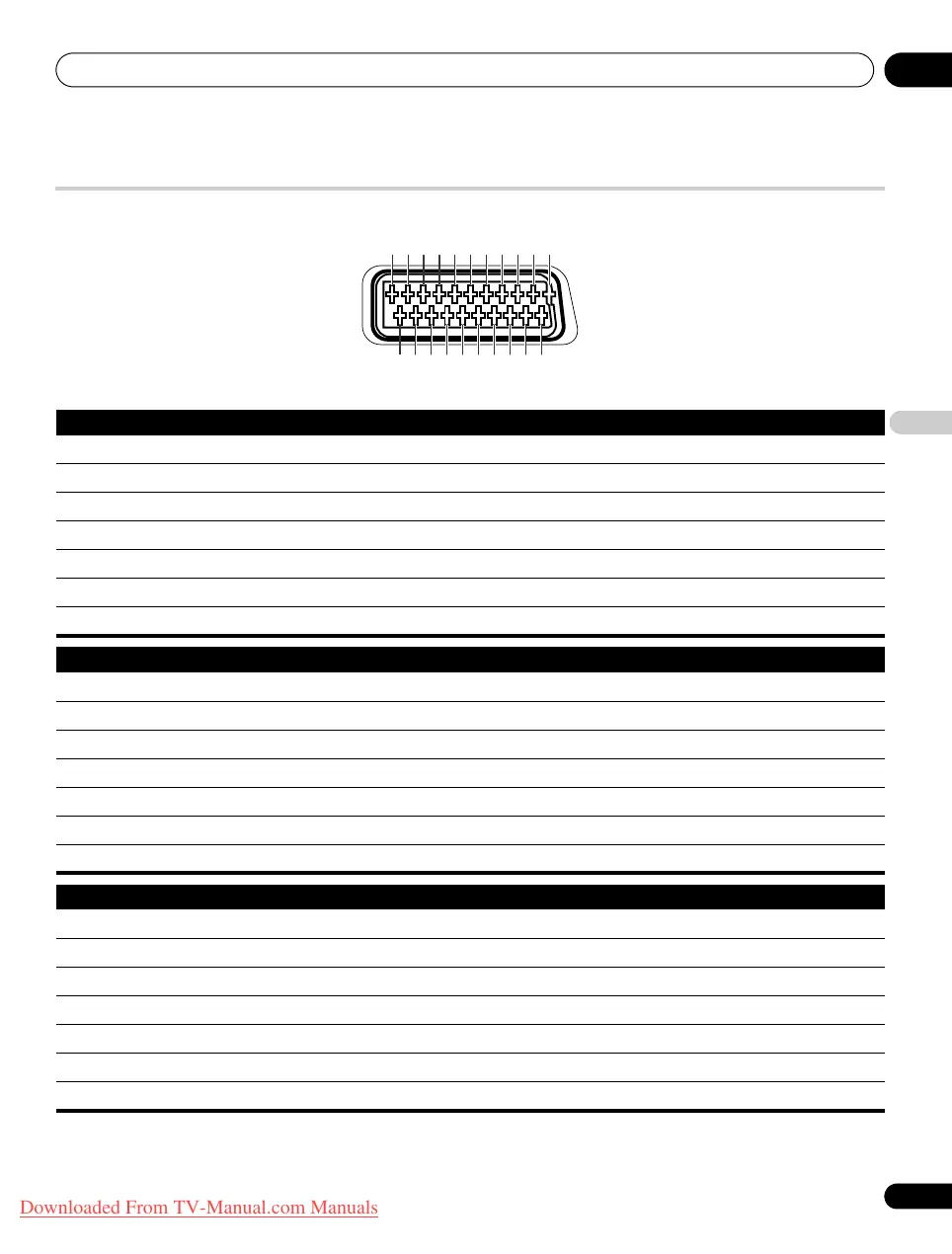

SCART-Anschlussbelegung
Verschiedene Audio- und Video-Geräte können über die SCART-Anschlüsse mit dem System verbunden werden.
SCART (INPUT 1)
1 Ausgang Audio, rechts 2 Eingang Audio, rechts 3 Ausgang Audio, links
4 Gemeinsame Erde für Audio 5 Erde für Blau 6 Eingang Audio, links
7 Eingang Blau 8 Audio-Video-Steuerung 9 Erde für Grün
10 Nicht belegt 11 Eingang Grün 12 Nicht belegt
13 Erde für Rot 14 Erde für Rot/Grün/Blau Steuerung 15 Eingang Rot
16 Steuerung Rot/Grün/Blau 17 Erde für Ausgang Video 18 Erde für Eingang Video
19 Ausgang Video 20 Eingang Video 21 Steckerabschirmung
SCART (INPUT 2)
1 Ausgang Audio, rechts 2 Eingang Audio, rechts 3 Ausgang Audio, links
4 Gemeinsame Erde für Audio 5 Erde 6 Eingang Audio, links
7 Nicht belegt 8 Audio-Video-Steuerung 9 Erde
10 AV Link-Steuerung 11 Nicht belegt 12 Nicht belegt
13 Erde 14 Erde 15 Eingang Chroma S-Video
16 Nicht belegt 17 Erde für Ausgang Video 18 Erde für Eingang Video/Eingang S-Video
19 Ausgang Video 20 Eingang Video/Eingang S-Video 21 Steckerabschirmung
SCART (INPUT 3)
1 Ausgang Audio, rechts 2 Eingang Audio, rechts 3 Ausgang Audio, links
4 Gemeinsame Erde für Audio 5 Erde für Blau 6 Eingang Audio, links
7 Eingang Blau 8 Audio-Video-Steuerung 9 Erde für Grün
10 AV Link-Steuerung 11 Eingang Grün 12 Nicht belegt
13 Erde für Rot 14 Erde für Rot/Grün/Blau Steuerung 15 Eingang Chroma S-Video
16 Steuerung Rot/Grün/Blau 17 Erde für Ausgang Video 18 Erde für Eingang Video/Eingang S-Video
19 Ausgang Video 20 Eingang Video/Eingang S-Video 21 Steckerabschirmung
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
