Pioneer sc-lx86 Quick Start Guide

3

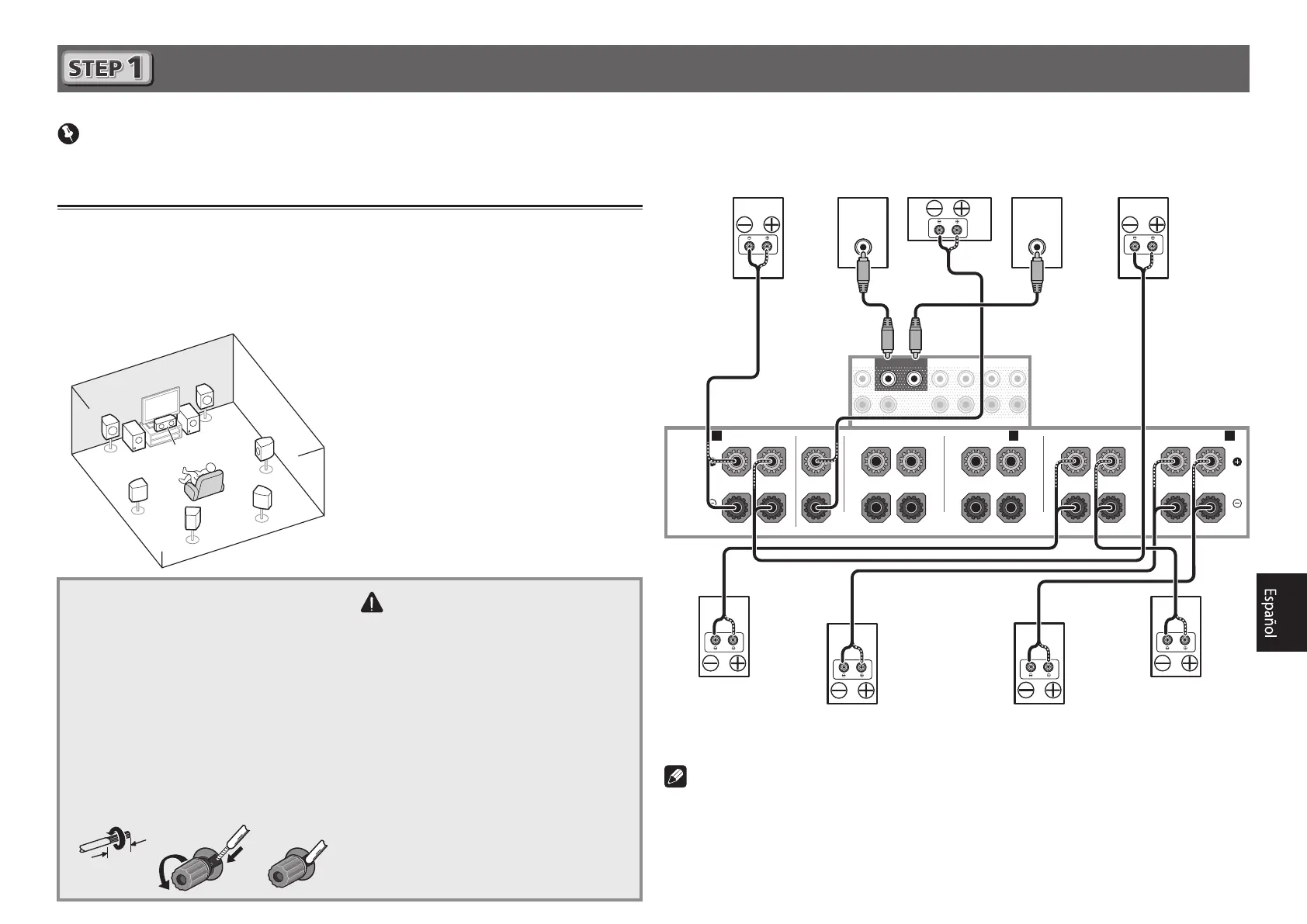

Conexiones
Conexión de los altavoces
El receptor funcionará con solo dos altavoces estéreo (los delanteros en el diagrama), pero se
recomienda usar un mínimo de cinco, y el juego completo es lo mejor para el sonido envolvente.
Para obtener un sonido envolvente confortable, instale sus altavoces como se indica a
continuación.
Sistema de sonido envolvente de 7.2 canales:
Después de instalar los altavoces, conéctelos como se muestra a continuación.
L
– Delantero izquierdo
C
– Central
R
– Delantero derecho
SL
– Sonido envolvente izquierdo
SR
– Sonido envolvente derecho
SBL
– Sonido envolvente trasero izquierdo
SBR
– Sonido envolvente trasero derecho
SW
– Subwoofer
Conexión de los cables de altavoces
Asegúrese de conectar el altavoz de la
derecha al terminal derecho (
R
) y el altavoz
de la izquierda al terminal izquierdo (
L
).
Asegúrese también de que los terminales
positivo y negativo (
+/–
) del receptor
concuerden con los de los altavoces.
1
Retuerza juntos los hilos del cable
expuesto.
2
Aoje el terminal e inserte el cable
expuesto.
3
Apriete el terminal.
12 3
10 mm
PRECAUCIÓN
• Antes de extablecer o modificar las
conexiones, desconecte la alimentación
y desenchufe el cable de alimentación
de la toma de corriente.
• Estos terminales de altavoces tienen
CORRIENTE PELIGROSA
. Para impedir
recibir una descarga eléctrica al
conectar o desconectar los cables de
los altavoces, desconecte el cable de la
alimentación antes de tocar cualquier
parte sin aislar.
SL
L
R
SR
SBL
SBR
SW 2
SW
1
C
Subwoofer 1
(
SW
)
Subwoofer 2
(
SW
)
Delantero
derecho
(
R
)
Sonido envolvente
derecho
(
SR
)
Sonido envolvente
izquierdo
(
SL
)
Delantero
izquierdo
(
L
)
Central
(
C
)
Sonido envolvente
trasero derecho
(
SBR
)
Sonido envolvente
trasero izquierdo
(
SBL
)
Nota
• Si tiene dos subwoofers, el segundo subwoofer se puede conectar al terminal
SUBWOOFER 2
.
La conexión de dos subwoofers aumenta el sonido grave para lograr una reproducción de
sonido más potente. En este caso, el mismo sonido sale de los dos subwoofers.
• Esta unidad soporta altavoces con una impedancia nominal de 4
W
a 16
W
.
Importante
• La ilustración muestra el SC-LX86, no obstante, las conexiones del SC-LX76 son las mismas,
excepto cuando se indica lo contrario.
SUBWOOFER
12
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT CENTER
A A
SURROUND SURROUND BACK FRONT HEIGHT FRONT WIDE /
B
RL
RLRLRLRL
LINE LEVEL
INPUT
LINE LEVEL
INPUT

Pioneer sc-lx86 Specifications

General

Receiver type	Surround
Output impedance	6 Ω
Speaker selector	A+B
Audio output channels	9.1 channels
Total Harmonic Distortion (THD)	1 %
Power output per channel (1KHz@6 Ohm)	190 W
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	8
AC (power) in	Yes
Remote (IR) input	1
Composite video in	4
Digital audio optical in	2
Multichannel audio input type	RCA
Component video (YPbPr/YCbCr) in	3
Audio formats supported	AAC, FLAC, MP3, WAV, WMA
Supported radio bands	AM, FM
Optical drive included	No
Display	-
Product color	Black
Audio decoders	Dolby Digital, Dolby Digital Plus, Dolby Pro Logic, Dolby Pro Logic II, Dolby Pro Logic IIx, Dolby Pro Logic IIz, Dolby TrueHD, DTS, DTS 96/24, DTS-ES, DTS-HD, DTS-HD Master Audio
Apple docking compatibility	iPad, iPhone, iPod
On Screen Display (OSD) languages	DEU, DUT, ENG, ESP, FRE, ITA, RUS
Graphical user interface (GUI) language	English, French, German, Italian, Russian, Spanish
AC input voltage	230-240 V
AC input frequency	50 - 60 Hz
Power consumption (standby)	0.1 W
Power consumption (typical)	370 W
THX-certified	THX Select2 Plus
Cables included	AC
