3/8″
(10mm)
3/8″
(10mm)
IT
JP
EN

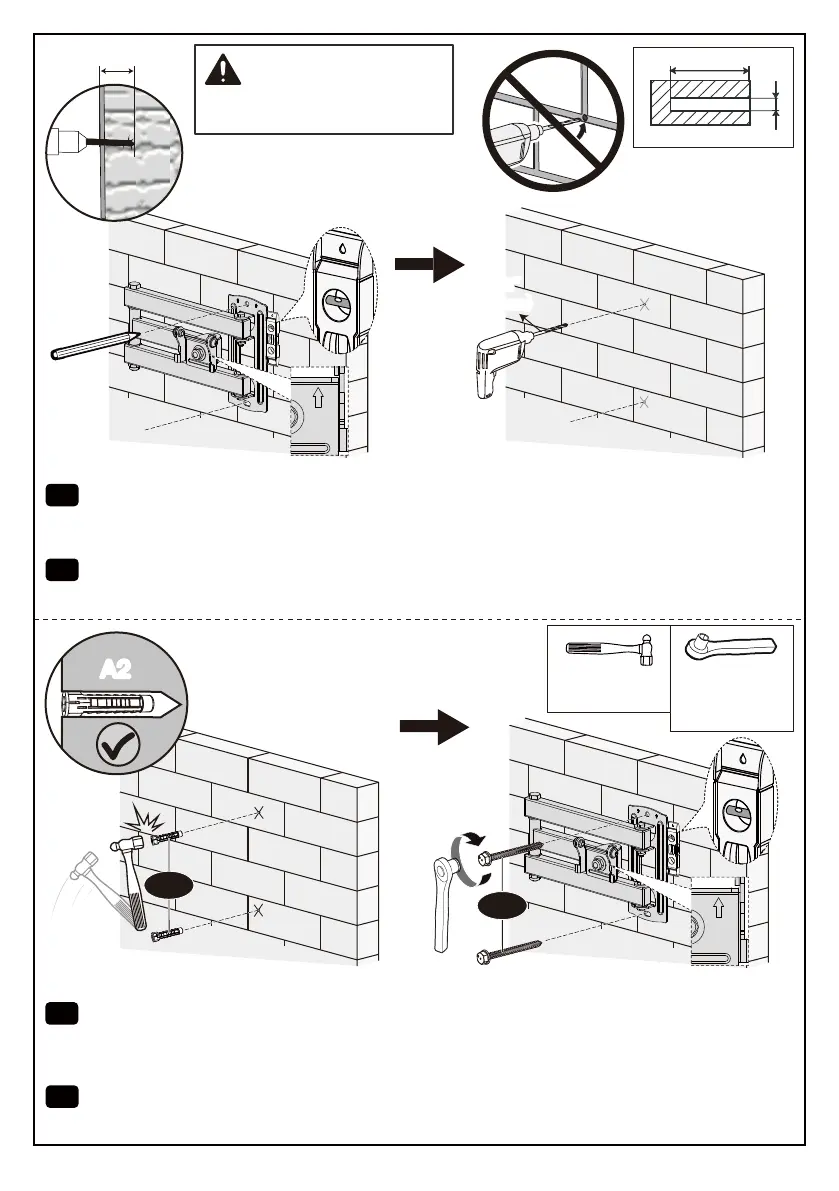

Position the arm assembly / wall plate [01] at your desired height. Level the wall plate and mark
the holes. Drill 2 pilot holes using a 3/8″ (10mm) diameter drill bit. Make sure the depth is not
less than 3″ (75mm). Never drill into the mortar between blocks or bricks.
FR
Positionnez l'assemblage de bras /plaque murale [01] à la hauteur souhaitée. Mettez la plaque
murale à niveau et marquez les trous. Percez 2 trous pilotes à l'aide d'un foret de 3/8 po
(10 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 po (75 mm). Ne
percez jamais dans le mortier entre les blocs ou les briques.
EN
Use a hammer to tap the anchors [A2] into the drilled holes. Ensure the anchors [A2] are seated
flush with the concrete or brick surface. Mount the arm assembly / wall plate [01] on the wall
using the lag screws and anchors. Tighten the lag screws [A1] only until they are pulled firmly
against the wall plate (DO NOT overtighten).
FR
Avec un marteau, tapez sur les ancrages [A2] pour les enfoncer dans les trous percés. Veillez à
ce que les ancrages [A2] affleurent la surface en béton ou en briques. Montez l'assemblage de
bras /plaque murale [01] sur le mur à l'aide des vis et des ancrages. Ne serrez les tire-fonds [A1]
que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale (NE PAS trop serrer).
7/16″ (11mm)
· Not included
· Non incluse
3″ (75mm)
ø3/8″ (10mm)
3″ (75mm)
A2A2
A1
A2
NOTE: Be sure to use the
specified drill bit.
REMARQUE : Veillez à
utiliser la foret spécifiée.
· Not included
· Non incluse
