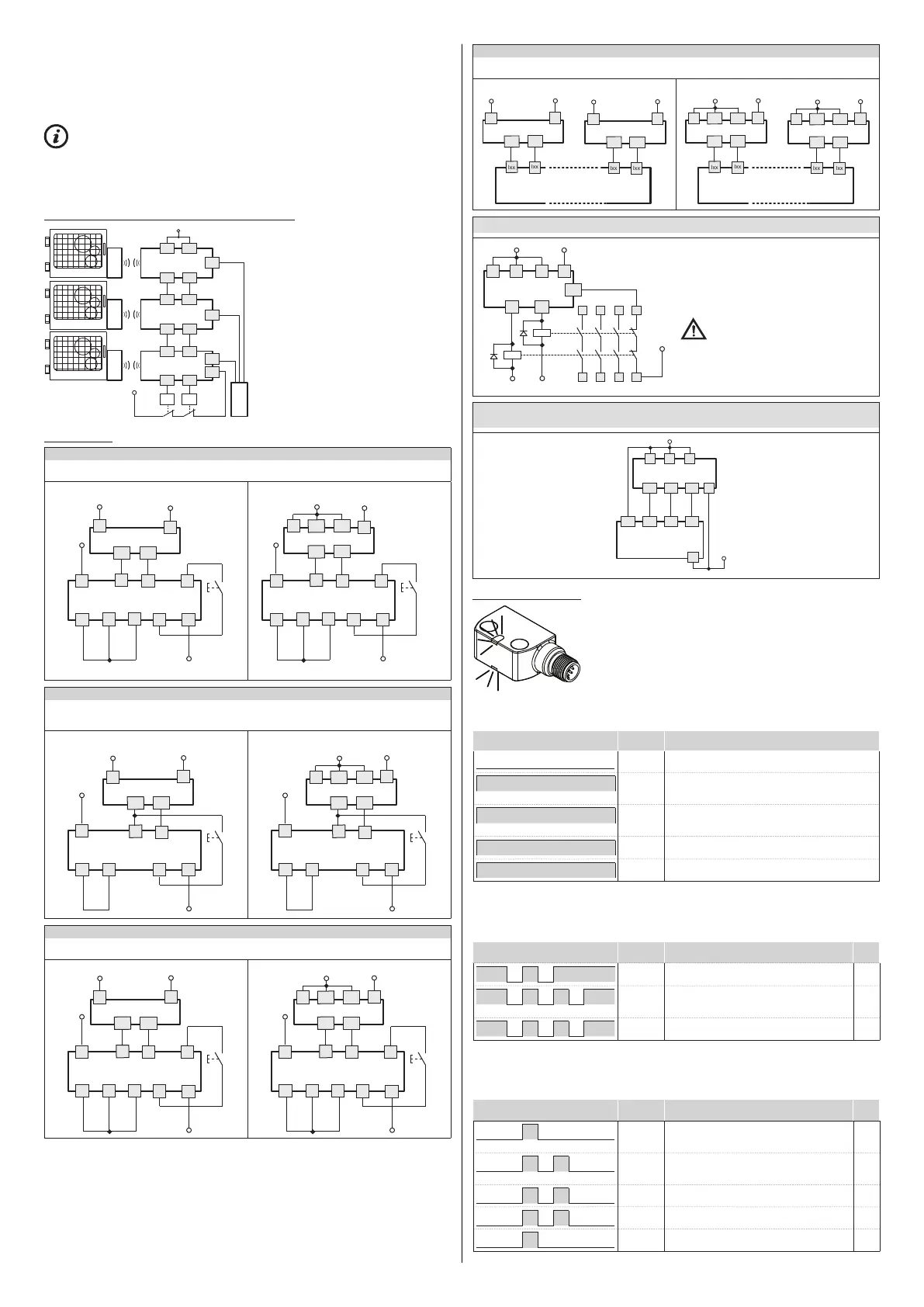

18/20
- Beachten Sie die Grenzen für die Streukapazität der Ausgangsverkabelung, die in
den elektrischen Daten angegeben sind (siehe Abschnitt TECHNISCHE DATEN).
- Vergewissern Sie sich, dass die Ansprechzeit der Kaskade die Anforderungen der zu
realisierenden Sicherheits-Funktion erfüllt.
- Die Ansprechzeit der Kette ist unter Berücksichtigung der Ansprechzeit jedes einzel-
nen Geräts zu berechnen.
Die maximale Anzahl von 32 Geräten in Reihenschaltung hängt auch von der
Länge und dem Querschnitt der verwendeten Leiter ab. Unser technischer Kunden-
dienst kann Sie bei der Berechnung der maximalen Abstände und minimalen Quer-
schnitte der Leiter unterstützen, die für den ordnungsgemäßen Betrieb der in Kaskade
angeschlossenen Geräte zu verwenden sind (siehe Abschnitt KUNDENDIENST).
5.6 EDM-Anschluss (External Device Monitoring)
ST G•51•••
ST G•310••
ST G•310••
PLC
IS1
K1 K2
O3
SM ••TSM ••TSM ••T
O3
O3
EDM
+
+
IS2
OS1 OS2
IS1 IS2
IS1 IS2
OS1
OS2
OS1
OS2
Für einige spezielle Anwendungen ist
als Alternative zum Anschluss an Si-
cherheits-Module die Verwendung ei-
nes ST G•51••• Artikels als letztem
Sensor in der Kette möglich. Dieser
überwacht die Öffnerkontakte der
zwangsgeführten Relais (K1, K2), die
an seinen EDM-Eingang angeschlos-
sen werden.
5.7 Kopplung
Anschluss an Sicherheits-Module CS AR-08••••
Eingangskonfiguration mit überwachtem Start
2 Kanäle / Kategorie 4 / bis SIL 3 / PL e
5-polige Ausführungen 8-polige Ausführungen
S33
S21 S22
S35
S34
A2
S52
S12
A1
-
+
OS2
A1
+
A2
-
ST
CS
OS1
S33
S21 S22
S35
S34
A2
S52
S12
A1
-
+
OS2
OS1
IS2
IS1
A1
+
A2
-
ST
CS
Anschluss an Sicherheits-Module CS AR-05•••• / CS AR-06••••
Eingangskonguration mit manuellem Start (CS AR-05••••) oder überwachtem Start (CS
AR-06••••)
2 Kanäle / Kategorie 4 / bis SIL 3 / PL e
5-polige Ausführungen 8-polige Ausführungen
S21 S22
S34
A2
A1
-
+
S52
S12
OS2
OS1
A1
+
A2
-
ST
CS
S21 S22
S34
A2
A1
-
+
S52
S12
OS2
OS1
IS2
IS1
A1
+
ST
CS
A2
-
Anschluss an Sicherheits-Module CS AT-0••••• / CS AT-1•••••
Eingangskonfiguration mit überwachtem Start
2 Kanäle / Kategorie 4 / bis SIL 3 / PL e
5-polige Ausführungen 8-polige Ausführungen
S33
S21 S22
S35
S34
A2
A1
-
+
S31
S12
OS2
OS1
A1
+
A2
-
ST
CS
S33
S21 S22
S35
S34
A2
A1
-
+
S31
S12
OS2
OS1
IS2
IS1
A1
+
A2
-
ST
CS
Anschluss an Sicherheits-Module CS MF••••0, CS MP••••0
Die Verbindungen sind abhängig vom Programm des Sicherheits-Moduls
Kategorie 4/ bis SIL 3 / PL e
5-polige Ausführungen 8-polige Ausführungen
OS2
OS1
A1
+
OS2
OS1
A1
+
A2
-
A2
-
ST ST
CS
OS2
OS1
IS2
IS1
A1
+
OS2
OS1
IS2
IS1
A1
+
A2
-
A2
-
ST ST
CS
Anschluss an externe Schütze (nur Ausführungen mit EDM)
K1
K2
+
A1 IS1
OS1 OS2
IS2 A2
+
-
ST G•51•••
EDM
Die Artikel ST G•5•••• müssen
an Schütze mit zwangsgeführten
Kontakten angeschlossen werden,
wie rechts dargestellt. Der auf diese
Art angeschossene Sensor kann als
Gerät für Steuerkreise bis zu PDF-M
(EN 60947-5-3) eingestuft werden
Achtung: wenn an die OS
Sicherheits-Ausgänge direkt ein Si-
cherheits-Schütz angeschlossen wird,
dann müssen zwingend schnellschalten-
de Dioden parallel zu den Spulen dieser
Schütze angeschlossen werden.
Anschluss von Pizzato Elettrica Sicherheits-Modulen (z. B. CS ME-03••••)
(nur Ausführungen ST G•5••••)
OS2
+
-
ST G•51•••
EDM
A2
A1
A2
IS2
IS1
OS1
OS2
OS1
EDMEDM
5.8 Betriebszustände
Auf dem Sensor befindet sich eine mehrfarbige LED-Anzei-
geeinheit, die durch Blinksequenzen und Farbwechsel dem
Benutzer verschiedene Betriebszustände des Gerätes sowie
Warnungen und Fehler bezüglich der internen elektroni-
schen Komponenten signalisiert.
Die LED ist auf beiden Seiten des Sensors sichtbar, unab-
hängig von der Einbaurichtung des Gerätes.
Die vordefinierten Betriebszustände des Sensors (OFF, RUN, ERROR, SET) werden
durch das Dauerlicht der LED angezeigt.
LED-Blinksequenz
Zustand
Sensor
Beschreibung
OFF
Sensor ausgeschaltet.
GN
RUN
Normaler Betriebszustand bei eingeschalteten Si-
cherheits-Ausgängen. Es liegen keine Fehler oder
Warnungen vor.
YE
RUN
Normaler Betriebszustand bei ausgeschalteten Si-
cherheits-Ausgängen. Es liegen keine Fehler oder
Warnungen vor.
VT
SET
Betriebszustand beim Einlernen eines neuen
Betätigers.
RD
ERROR
Interner Geräte-Fehler.
Tabelle 1: Vordefinierte Betriebszustände
Tritt ein ERROR-Ereignis auf, wechselt die LED zyklisch zwischen Dauerlicht für
den ERROR-Zustand (siehe Tabelle 1) und einer der in Tabelle 2 dargestellten
Blinksequenzen für unterschiedliche Fehlerzustände.
LED-Blinksequenz
Zustand
Sensor
Beschreibung
Prio-
rität
RD RD RD
ERROR
Temperaturfehler: Die Temperatur des Sen-
sors liegt außerhalb des zulässigen Bereichs.
9
RD RD RD RD
ERROR
Spannungsfehler: Die Versorgungsspannung
des Sensors liegt außerhalb des zulässigen
Bereichs.
8
RD RD YE RD
ERROR
Kurzschluss zwischen den Sicherheits-
Ausgängen OS1 und OS2.
7
Tabelle 2: Fehlermeldungen vom Typ ERROR
Tritt ein WARNING-Ereignis auf, wechselt die LED zyklisch zwischen Dauerlicht für
den aktuellen Betriebszustand (siehe Tabelle 1) und einer der in Tabelle 3 dargestellten
Blinksequenzen.
LED-Blinksequenz
Zustand
Sensor
Beschreibung
Prio-
rität
RD
WARNING
Temperaturwarnung: Die Temperatur des
Sensors liegt nahe an den zulässigen
Grenzwerten.
6
RD RD
WARNING
Spannungswarnung: Die Versorgungsspan-
nung liegt nahe an den zulässigen Grenzwer-
ten.
5
YE YE
WARNING
Kein Signal an den Eingängen IS1 und IS2.
4
YE GN
WARNING
Eingänge IS1 und IS2 nicht kohärent.
3
YE
WARNING
Der Betätiger befindet sich am Rand des Er-
fassungsbereichs.
2
Tabelle 3: Fehlermeldungen vom Typ WARNING
Erweiterungsmodul
Pizzato Elettrica
CS ME-03••••
