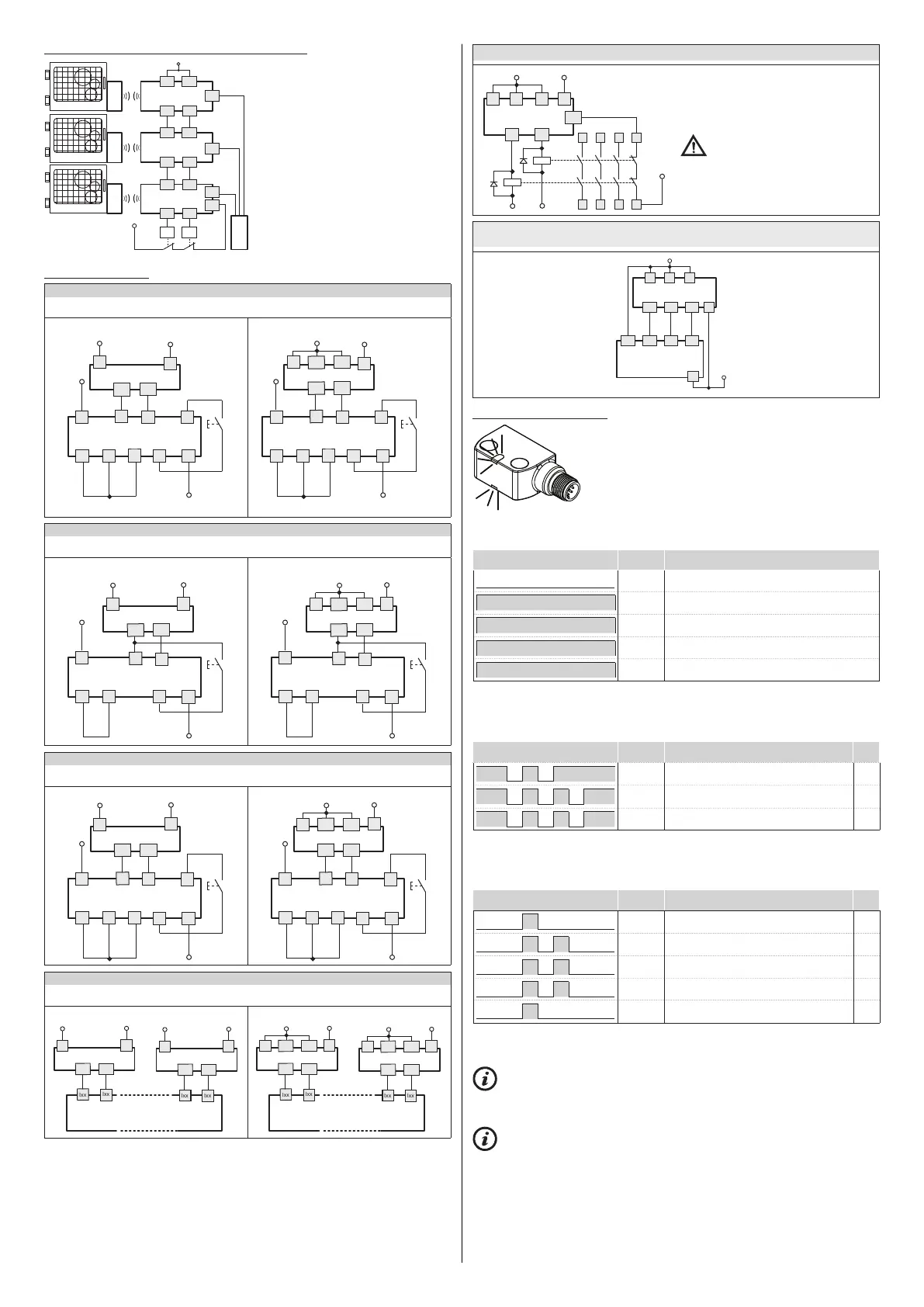

5.6 Connessione EDM (External Device Monitoring)
ST G•51•••
ST G•310••
ST G•310••
PLC
IS1
K1 K2
O3
SM ••TSM ••TSM ••T
O3
O3
EDM
+
+
IS2
OS1 OS2
IS1 IS2
IS1 IS2
OS1
OS2
OS1
OS2
Per alcune specifiche applicazioni, in
alternativa al collegamento con moduli
di sicurezza, è possibile utilizzare l’arti-
colo ST G•51••• con la verica dei con-
tatti NC dei relè a guida forzata (K1, K2)
connessi all’ingresso EDM, installato
come ultimo sensore della catena.
5.7 Interfacciamento
Collegamenti con i moduli di sicurezza CS AR-08••••
Configurazione ingressi con start controllato
2 canali / Categoria 4 / fino a SIL 3 / PL e
Versioni a 5 poli Versioni a 8 poli
S33
S21 S22
S35
S34
A2
S52
S12
A1
-
+
OS2
A1
+
A2
-
ST
CS
OS1
S33
S21 S22
S35
S34
A2
S52
S12
A1
-
+
OS2
OS1
IS2
IS1
A1
+
A2
-
ST
CS
Collegamenti con i moduli di sicurezza CS AR-05•••• / CS AR-06••••
Congurazione ingressi con start manuale (CS AR-05••••) o start controllato (CS AR-06••••)
2 canali / Categoria 4 / fino a SIL 3 / PL e
Versioni a 5 poli Versioni a 8 poli
S21 S22
S34
A2
A1
-
+
S52
S12
OS2
OS1
A1
+
A2
-
ST
CS
S21 S22
S34
A2
A1
-
+
S52
S12
OS2
OS1
IS2
IS1
A1
+
ST
CS
A2
-
Collegamenti con i moduli di sicurezza CS AT-0••••• / CS AT-1•••••
Configurazione ingressi con start controllato
2 canali / Categoria 4 / fino a SIL 3 / PL e
Versioni a 5 poli Versioni a 8 poli
S33
S21 S22
S35
S34
A2
A1
-
+
S31
S12
OS2
OS1
A1
+
A2
-
ST
CS
S33
S21 S22
S35
S34
A2
A1
-
+
S31
S12
OS2
OS1
IS2
IS1
A1
+
A2
-
ST
CS
Collegamenti con i moduli di sicurezza CS MF••••0, CS MP••••0
Le connessioni variano in funzione del programma del modulo
Categoria 4/ fino a SIL 3 / PL e
Versioni a 5 poli Versioni a 8 poli
Ixx
Ixx
OS2
OS1
A1
+
OS2
OS1
A1
+
Ixx
Ixx
A2
-
A2
-
ST ST
CS
Ixx
Ixx
OS2
OS1
IS2
IS1
A1
+
OS2
OS1
IS2
IS1
A1
+
Ixx
Ixx
A2
-
A2
-
ST ST
CS
Collegamenti con contattori esterni (solo versioni con EDM)
K1
K2
-
-
+
A1 IS1
OS1 OS2
IS2 A2
+
-
ST G•51•••
EDM
Gli articoli ST G•5•••• devono essere
collegati ai contattori con guida forzata di
uscita, come da schema a lato. Il sensore
così connesso può essere classificato
come dispositivo per circuito di comando
fino a PDF-M (EN 60947-5-3)
Attenzione: nel caso in cui alle
uscite di sicurezza OS si colleghi diretta-
mente un contattore di sicurezza, si pre-
scrive l’utilizzo di diodi a commutazione
veloce collegati in parallelo alle bobine di
detti contattori.
Collegamenti con moduli di espansione Pizzato Elettrica (es. CS ME-03••••)
(solo versioni ST G•5••••)
OS2
+
-
ST G•51•••
EDM
A2
A1
A2
IS2 IS1
OS1
OS2
OS1
EDMEDM
5.8 Stati di funzionamento
Sul sensore è presente un LED di segnalazione multicolore
che, attraverso sequenze di accensioni, lampeggi e variazio-
ni di colore, segnala all’utilizzatore i diversi stati di funziona-
mento del dispositivo oltre ad eventuali avvisi ed errori riguar-
danti i componenti elettronici interni.
Il LED è visibile su entrambi i lati del sensore, indipendente-
mente dal verso di montaggio del dispositivo.
Gli stati predefiniti di funzionamento del sensore (OFF, RUN, ERROR, SET) sono
indicati dal led acceso con luce fissa.
Sequenza accensione LED
Stato
sensore
Descrizione
OFF
Sensore spento.
GN
RUN
Stato normale di funzionamento con uscite sicure
accese. Nessun errore o avviso presente.
YE
RUN
Stato normale di funzionamento con uscite sicure
spente. Nessun errore o avviso presente.
VT
SET
Stato di acquisizione nuovo azionatore.
RD
ERROR
Stato di errore interno al dispositivo.
Tabella 1: Stati predefiniti di funzionamento
Nel caso in cui si verifichi un evento di tipo ERROR il led alterna ciclicamente la luce
fissa corrispondente allo stato ERROR (vedi tabella 1) con una delle sequenze di
lampeggi riportate in tabella 2, ognuna corrispondente a un diverso tipo di messaggio.
Sequenza accensione LED
Stato
sensore
Descrizione
Prio-
rità
RD RD RD
ERROR
Errore temperatura: la temperatura del sen-
sore è fuori dai limiti ammessi.
9
RD RD RD RD
ERROR
Errore tensione: la tensione di alimentazione
del sensore è fuori dai limiti ammessi.
8
RD RD YE RD
ERROR
Cortocircuito tra le uscite sicure OS1 e OS2.
7
Tabella 2: Messaggi di tipo ERROR
Nel caso in cui si verifichi un evento di tipo WARNING, il led alterna ciclicamente la
luce fissa dell’attuale stato di funzionamento (vedi tabella 1) con la corrispondente
sequenza di lampeggio riportata in tabella 3.
Sequenza accensione LED
Stato
sensore
Descrizione
Prio-
rità
RD
WARNING
Avviso temperatura: la temperatura del sen-
sore è vicina ai limiti ammessi.
6
RD RD
WARNING
Avviso tensione: la tensione di alimentazione
è vicina ai limiti ammessi.
5
YE YE
WARNING
Ingressi IS1 e IS2 non presenti.
4
YE GN
WARNING
Ingressi IS1 e IS2 non coerenti.
3
YE
WARNING
L’azionatore si trova nell’area limite di rileva-
mento.
2
Tabella 3: Messaggi di tipo WARNING
Legenda: GN = verde RD = rosso YE = giallo
BU = blu VT = viola
Gli eventi di tipo WARNING sono generalmente reversibili. Gli eventi di tipo
ERROR non sono reversibili: il dispositivo non rientra dall’errore, ma deve essere
spento e deve essere risolta la causa dell’errore prima di rimetterlo nuovamente in
funzione.
Nel caso fossero presenti contemporaneamente più eventi di tipo ERROR o
WARNING, è visualizzato soltanto quello con priorità più alta. Ad esempio nel caso
di avviso di temperatura e avviso di tensione, viene visualizzata solo la sequenza di
segnalazione relativa alla temperatura; la sequenza di avviso tensione è visualizzata
solo quando quella di temperatura smette di essere attiva, ovvero quando la
temperatura esce dalla soglia di alert.
Modulo di espansione
Pizzato Elettrica
CS ME-03••••
