34 - Benutzerhandbuch
Installation

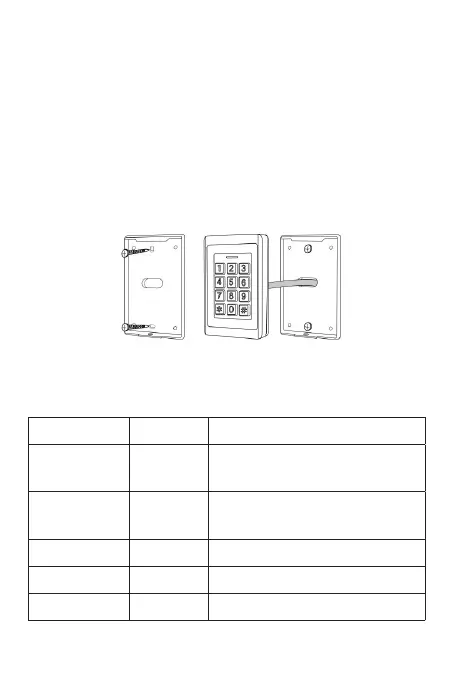

Wählen Sie den Installationsort und bohren Sie Löcher in
die Wand, die mit den Löchern in der Montagehalterung
übereinstimmen. Befestigen Sie die Wandhalterung mit den
im Lieferumfang enthaltenen Schrauben. Führen Sie die
Kabel durch das Loch in der Mitte der Halterung. Schließen
Sie die Kabel an. Isolieren Sie nicht verwendete Kabel, um
Kurzschlüsse zu vermeiden.
Verdrahtung
Farbe ID Beschreibung
Grün D0
Wiegand-Eingang (Wiegand-
Ausgang im Kartenlesemodus)
Weiß D1
Wiegand-Eingang (Wiegand-
Ausgang im Kartenlesemodus)
Gelb OPEN Eingabe der Zugristaste
rot +12V + 12V DC Stromeingang
Schwarz GND - 12V DC Stromeingang
