PNI DK110 - Page 35

35 - Benutzerhandbuch
Blau NO
NO-Anschluss (normalerweise
oen)
Violett COM Gemeinsamer Anschluss
Orange NC
NC-Stecker (normalerweise
geschlossen)
Rosa BELL_A Türklingelterminal
Rosa BELL_B Türklingelterminal

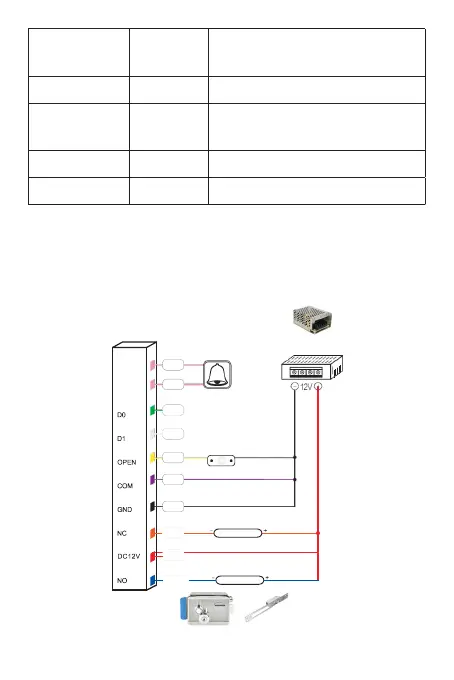

Schaltplan
1. Gemeinsame Stromversorgung
Rosa
Rosa
Türklingel
Stromversorgung
(eg. PNI ST3.4A)
Grün
Weiß
Gelb
Violett
Schwarz
Zugangstaste
Fail Safe Elektromagnet
Fail Secure Elektroschloss
BELL_A
BELL_B
Blau
Silvercloud YE910
Silvercloud YS810
Orange
Rot
