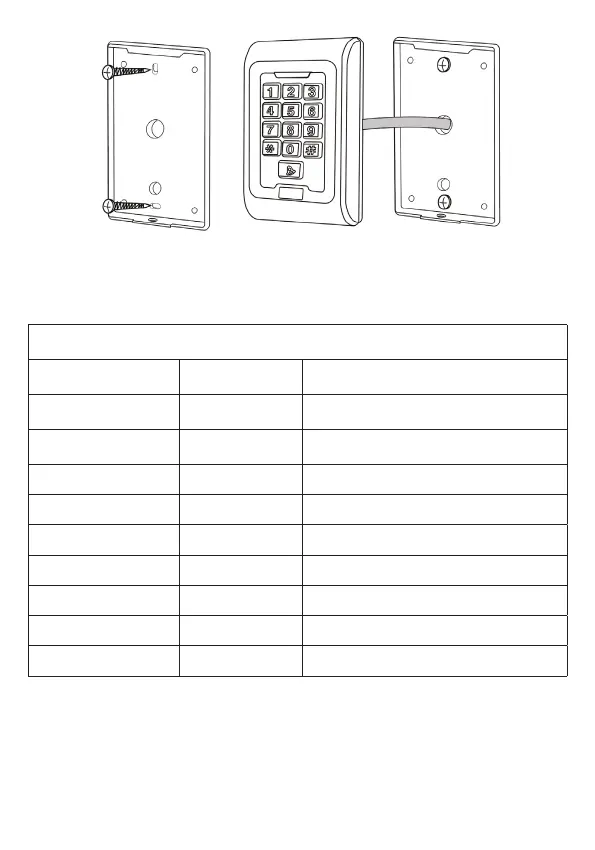

100 - Manuel de l’utilisateur
Câblage
Zone 1
BELL_A Rose Bouton de sonnette
BELL_B Rose Bouton de sonnette
ALARM+ Rouge Connecteur d'alarme
AC2 Noir AC
OPEN2 Jaune Bouton daccès
D_IN2 Brun Contact de porte
ALARM2- Gris Alarme 2
NO2 Bleu Relais 2 NO
COM2 Mauve Relais 2 COM
NC2 Orange Relais 2 NC
