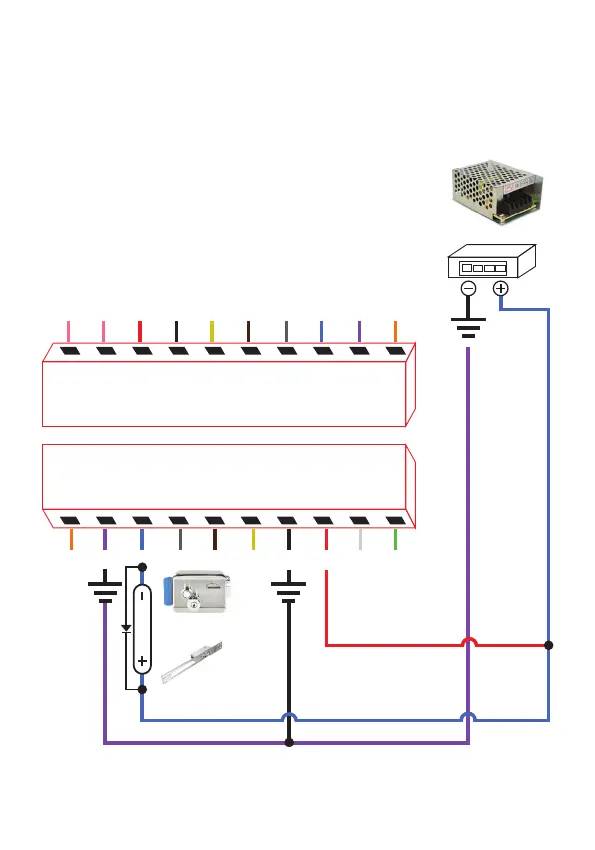

Csatlakozási példák egy és két ajtóhoz
Beléptető egy ajtóhoz Silvercloud YE910 vagy Silvercloud YS810
elektromágneses zárral és PNI ST3.4A tápegységgel.
12V
Narancs
Lila Kék
Szürke
Barna
Sárga
Fekete
Piros
Fehér Zöld
RózsaszínRózsaszín
Piros
Fekete
Sárga
Barna
Szürke
Kék
Lila
Narancs
D0 D1
AC1(+12V)
GND OPEN1(BZ)
A_IN1(LED) ALARM1-
NO1
COM
NC1
NC2 COM2
NO2
ALARM2 D_IN2
OPEN2 AC2
ALARM+
BELL_B
BELL_A
Tápegység PNI ST3.4A
Elektromos zár
Silvercloud YE910
Elektromos zár
SilverCloud YS810
