168 - Manuale d’uso
Esempi di collegamento per una e due porte

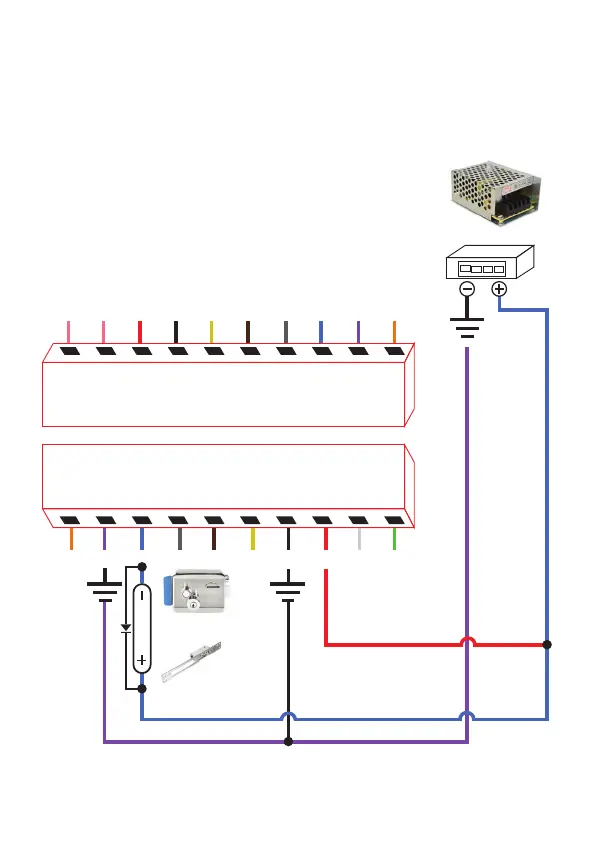

Controllo accessi per una porta con serratura elettromagnetica
Silvercloud YE910 o Silvercloud YS810 e alimentatore PNI ST3.4A.
12V
Arancione Viola Blu
Griggio
Marrone Giallo Nero Rosso Bianco Verde
Rosa Rosa Rosso
Nero
Giallo
Marrone
Griggio
Blu Viola
Arancione
D0 D1
AC1(+12V)
GND OPEN1(BZ)
A_IN1(LED) ALARM1-
NO1
COM
NC1
NC2 COM2
NO2
ALARM2 D_IN2
OPEN2 AC2
ALARM+
BELL_B
BELL_A
Fonte di alimentazione PNI ST3.4A
Serratura elettrica
Silvercloud YE910
Serratura elettrica
SilverCloud YS810
