52 - Benutzerhandbuch

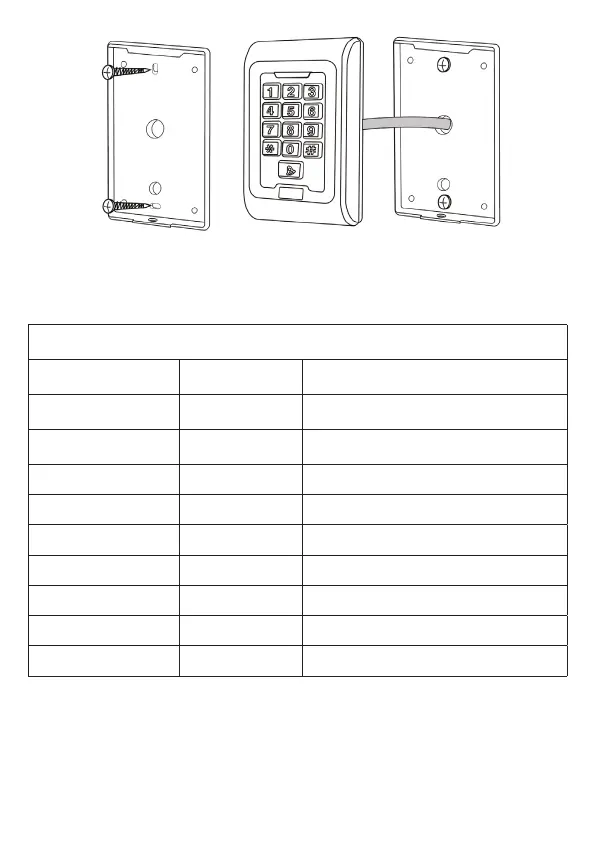

Verdrahtung
Zone 1
BELL_A Rosa Klingeltaste
BELL_B Rosa Klingeltaste
ALARM+ Rot Alarmanschluss
AC2 Schwarz ACEINGANG
OPEN2 Gelb Exit-Taste
D_IN2 Braun Türkontakt
ALARM2- Grau Alarm 2
NO2 Blau RELAIS 2 NO
COM2 Violett RELAIS 2 COM
NC2 Orange RELAIS 2 NC
