PNI DK220 - Page 73

73 - Benutzerhandbuch

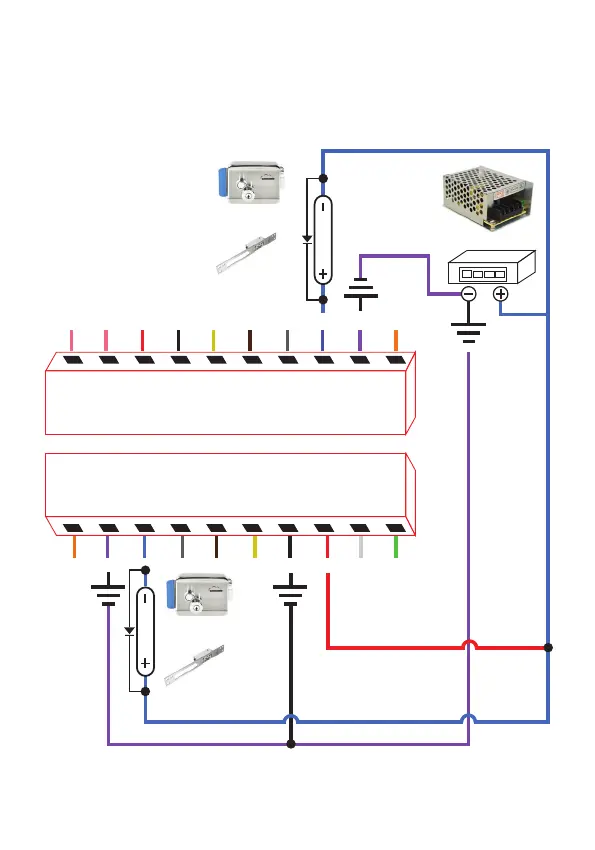

Zutrittskontrolle für zwei Türen mit elektromagnetischem Schloss
Silvercloud YE910 oder Silvercloud YS810 und Netzteil PNI
ST3.4A.
12V
Stromversorgung PNI ST3.4A
Elektroschloss
Silvercloud YE910
Elektroschloss
SilverCloud YS810
Elektroschloss
Silvercloud YE910
Elektroschloss
SilverCloud YS810
Orange
Violett Blau
Grau
Braun
Gelb
Schwarz
Rot
Weiß Grün
Rosa Rosa Rot
Schwarz Gelb
Braun
Grau
Blau Violett
Orange
D0 D1
AC1(+12V)
GND OPEN1(BZ)
A_IN1(LED) ALARM1-
NO1
COM
NC1
NC2 COM2
NO2
ALARM2 D_IN2
OPEN2 AC2
ALARM+
BELL_B
BELL_A
