Ejemplos de conexión para una y dos puertas

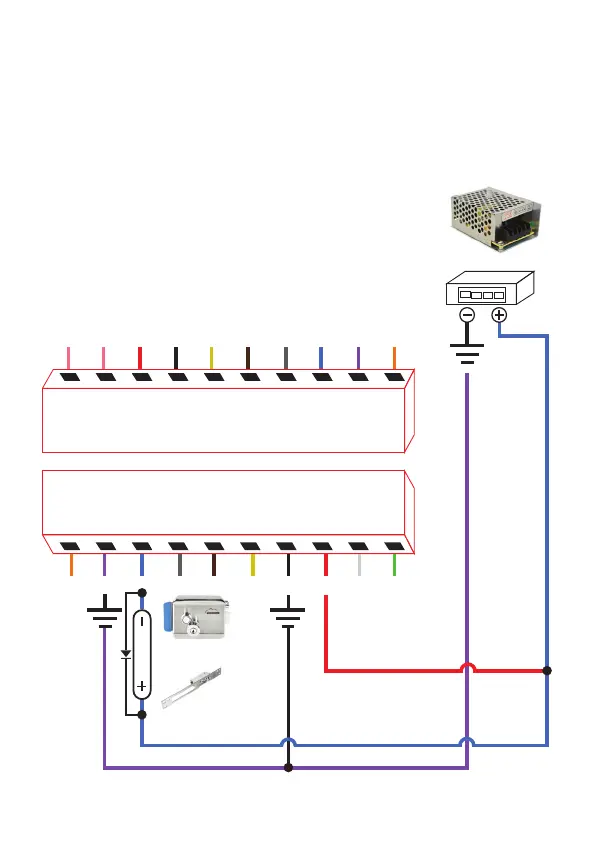

Control de acceso para una puerta con cerradura electromagnética
Silvercloud YE910 o Silvercloud YS810 y fuente de alimentación
PNI ST3.4A.
12V
Naranja
Púrpura Azul
Gris
Marrón
Amarillo
Negro
Rojo
Blanco Verde
Rosa Rosa Rojo
Negro
Amarillo
Marrón
Gris
Azul Púrpura
Naranja
D0 D1
AC1(+12V)
GND OPEN1(BZ)
A_IN1(LED) ALARM1-
NO1
COM
NC1
NC2 COM2
NO2
ALARM2 D_IN2
OPEN2 AC2
ALARM+
BELL_B
BELL_A
Fuente de alimentación PNI ST3.4A
Cerradura electrica
Silvercloud YE910
Cerradura electrica
SilverCloud YS810
