POCLAIN HYDRAULICS
46 DOC-REPAIR-MS02-MS18-FR-EN 677777845L
Remplacement du palier
DYNA +
Démontage
Les étapes suivantes sont impé-
ratives si le joint (045) fuit sinon
commencer le démontage des vis
(042) page 47
Replacement of the DYNA +
bearing support
Disassembly
The following steps are manda-
tory if there are leaks on the seal
(045) level, if not start removing
the screws (042) page 47

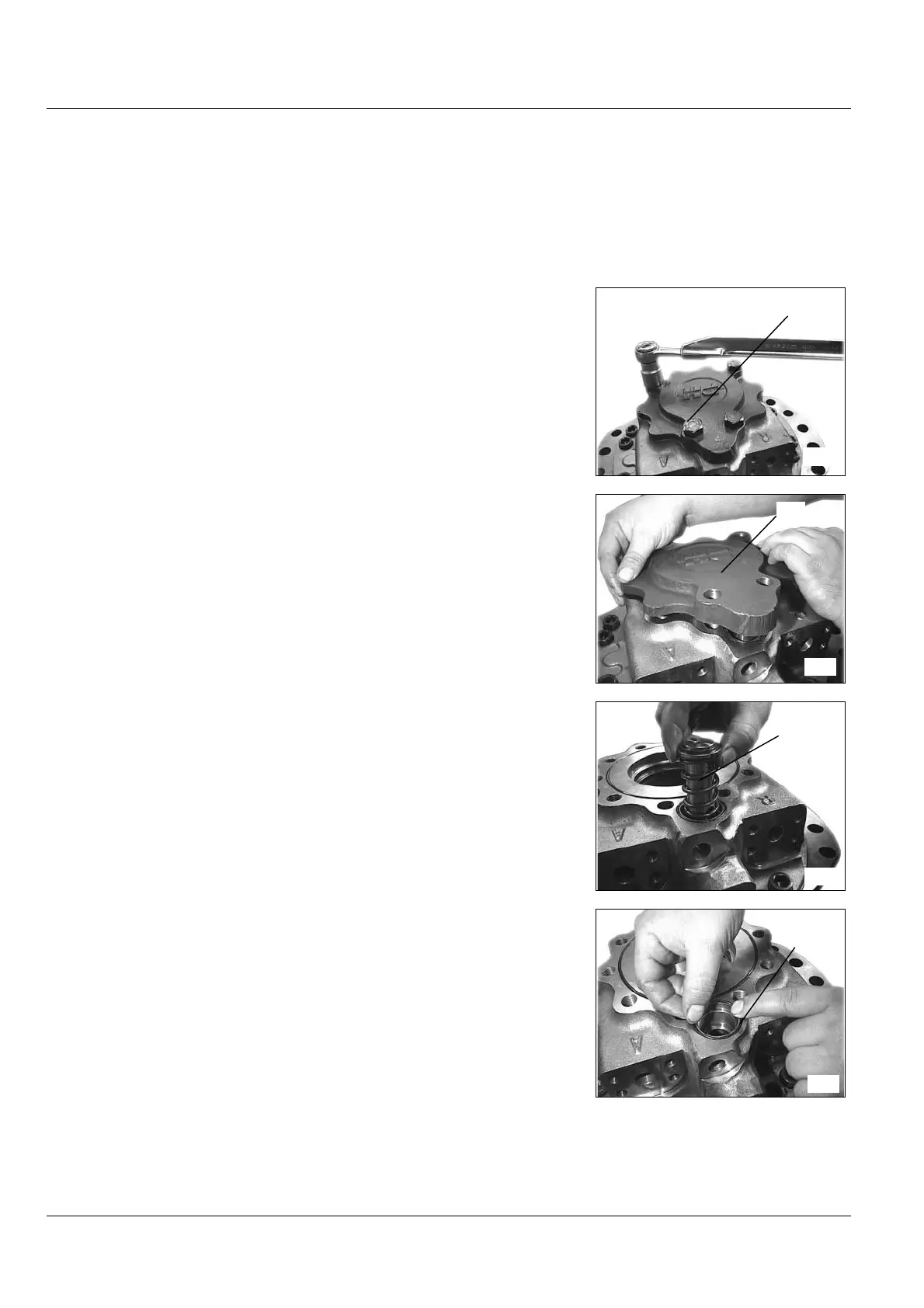

• Disposer le moteur en appui sur
le palier et desserrer les vis (066).
• Place the motor on the bearing
support and unscrew the screws
(066).
• Démonter les vis (066) puis la
plaque de fermeture (065).
• Remove the screws (066) and
the end cover (065).
• Démonter le tiroir (053)
• Remove the valve spool (053).
• Éliminer le joint torique (057).
• Discard the O-ring (057).
7666
7667
7668
7669
066
065
053
090
