FRANÇAIS
Filtre à sable hors sol Polaris
®
Prestige
|
Manuel du propriétaire
Page 18

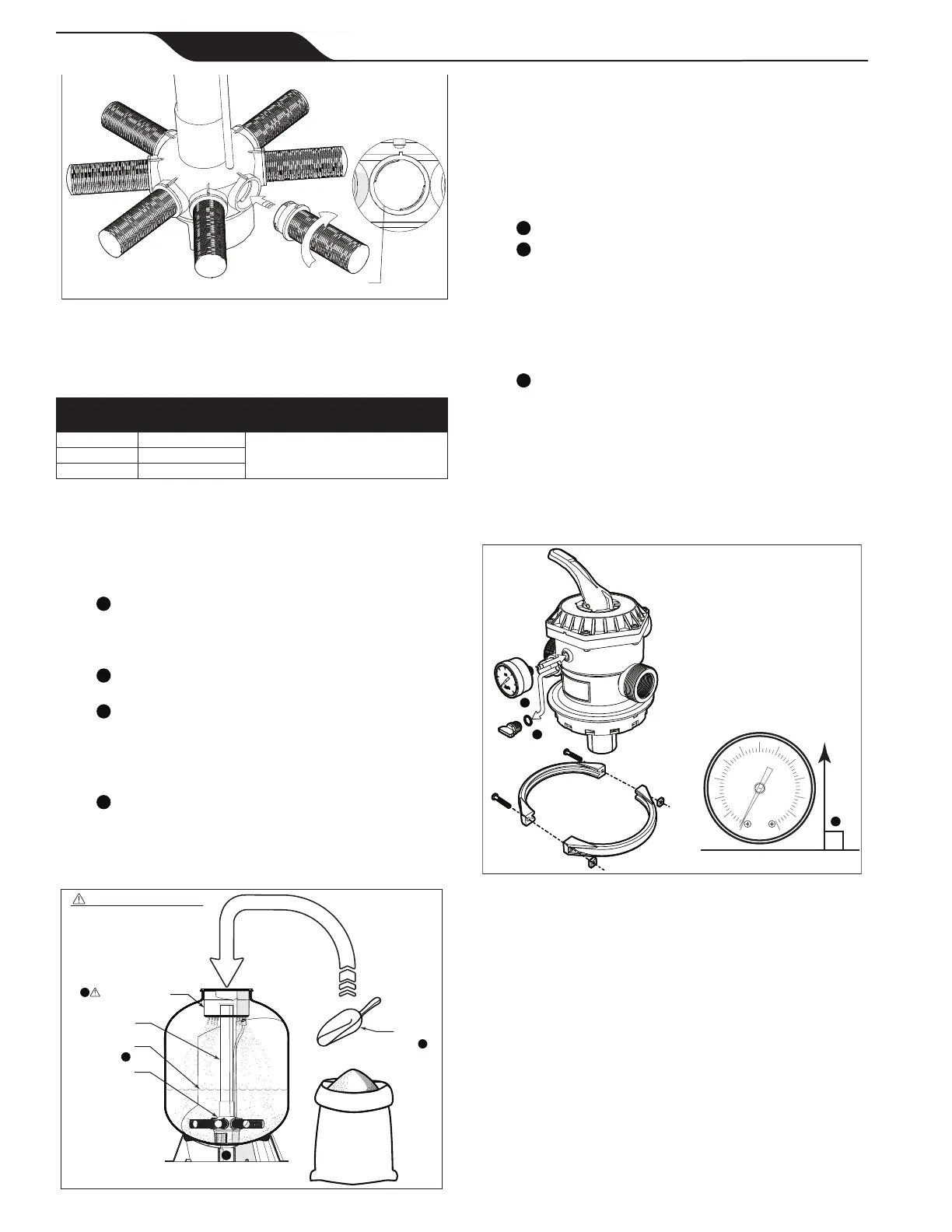

Aligner les onglets sur l’embranchement avec les
fentes sur le moyeu. Fixer d’un quart de tour.
4.3 Remplir de sable
Le bon type, quantité et propreté de votre sable ltrant sont
importants pour le bon fonctionnement et la longévité de votre
équipement.
Sabledesilicenº20(pourltrede
piscine seulement)
Plage de dimension 0,40 à 0,55 mm
REMARQUE:Supportdultrede
rechange
Modèle lb (kg)
Il faut suivre les directives des fabricants
pour tout support de rechange. L’utilisation
d’autre support peut offrir des résultats
imprévus et annuler la garantie.
PAG19SF 150 lb (68 kg)
PAG22SF 250 lb (113 kg)
1. S’assurer que le ltre est de niveau sur le socle de
l’équipement.
REMARQUE: Déplacer le renieur à l’intérieur du
réservoir sur le dessus de la surface du sable.
2. Préparer le ltre pour le sable.
a
Remplir le ltre à 1/3 voir 1/2 d’eau avant d’ajouter le
sable.
• Ceci réduira toute tension excessive sur les
branchements après l’ajout du sable.
b
S’assurer que le conduit du support repose au fond
du réservoir de ltre.
c
Installer la protection contre le sable.
• La protection contre le sable doit couvrir
complètement l’ouverture du conduit.
• Un soin spécial doit être pris pour éviter que le sable
ltrant ne pénètre dans le conduit du support.
d
En utilisant une petite pelle, ajouter lentement et de
manière uniforme le sable au ltre.
• Veiller à laisser la protection contre le sable évacuer
complètement chaque pelletée pour éviter d’en
renverser.
Silice nº 20
Dimension, plage de
0,40 à 0,55 mm
SABLE POUR
FILTRE DE PISCINE
Pelle
REMARQUE: Veiller à n’utiliser
que du sable pour filtre de piscine.
MISE EN GARDE
d
La protection contre le sable doit
être utilisée chaque fois que du
matériau est ajouté au filtre. Le
défaut d’utiliser la protection contre
le sable peut entrainer l’intrusion du
matériau du filtre dans la piscine ou
un mauvais fonctionnement, un
dommage, une panne des
composants du filtre.
Niveau d’eau
Protection
contre le sable
Conduit du
support
Embranche-
ments
Assemblage
a
b
c
Lorsque tout le sable ltrant a été ajouté :
3. Retirer la protection contre le sable et la ranger pour
une utilisation ultérieure.
4.4 Assemblage de la soupape à voies
multiples
1. Installer le manomètre.
a
Retirer le bouchon du port du manomètre.
b
Installer le manomètre.
• Visser jusqu’à ce qu’il soit bien en place. NE PAS
TROP SERRER.
• Dans la mesure du possible, orienter le manomètre
an de l’aligner horizontalement. Le ruban Téon
®
inclus peut servir pour obtenir une bonne orientation
et ajustement.
c
Si possible, orienter le manomètre pour une lecture à
droite et perpendiculaire au sol.
• Poser 4 à 6 brides de ruban PTFE (plomberie) pour
chaque adaptateur de raccord installé à la soupape
à voies multiples. N’utiliser que du ruban PTFE
(plomberie) sur les lets de l’adaptateur sur les voies
de soupape.
• Ne pas utiliser de ruban PTFE (plomberie) sur les
lets des écrous-raccords.
a
b
c
Manomètre
Niveau du sol
4.5 Installation de la soupape à voies
multiples
1. Retourner l’ensemble de la soupape à l’envers. Installer
le joint torique de la soupape/du réservoir de manière à
ce qu'il repose sous la bride du corps de la soupape.
2. Placer la soupape sur le réservoir du ltre avec la
colonne montante xée dans l'orice central du corps de
la soupape à voies multiples.
3. S’assurer que la pompe et les orices de retour sont
orientés de manière à minimiser les coudes et/ou les
joints dans la plomberie.
4. Positionner le collier de la soupape de manière à ce qu'il
capture à la fois la bride du corps de la soupape et le
réservoir du ltre.
