ESPAÑOL
Filtro de arena sobre el piso Polaris
®
Prestige
|
Manual del propietario
Página 30

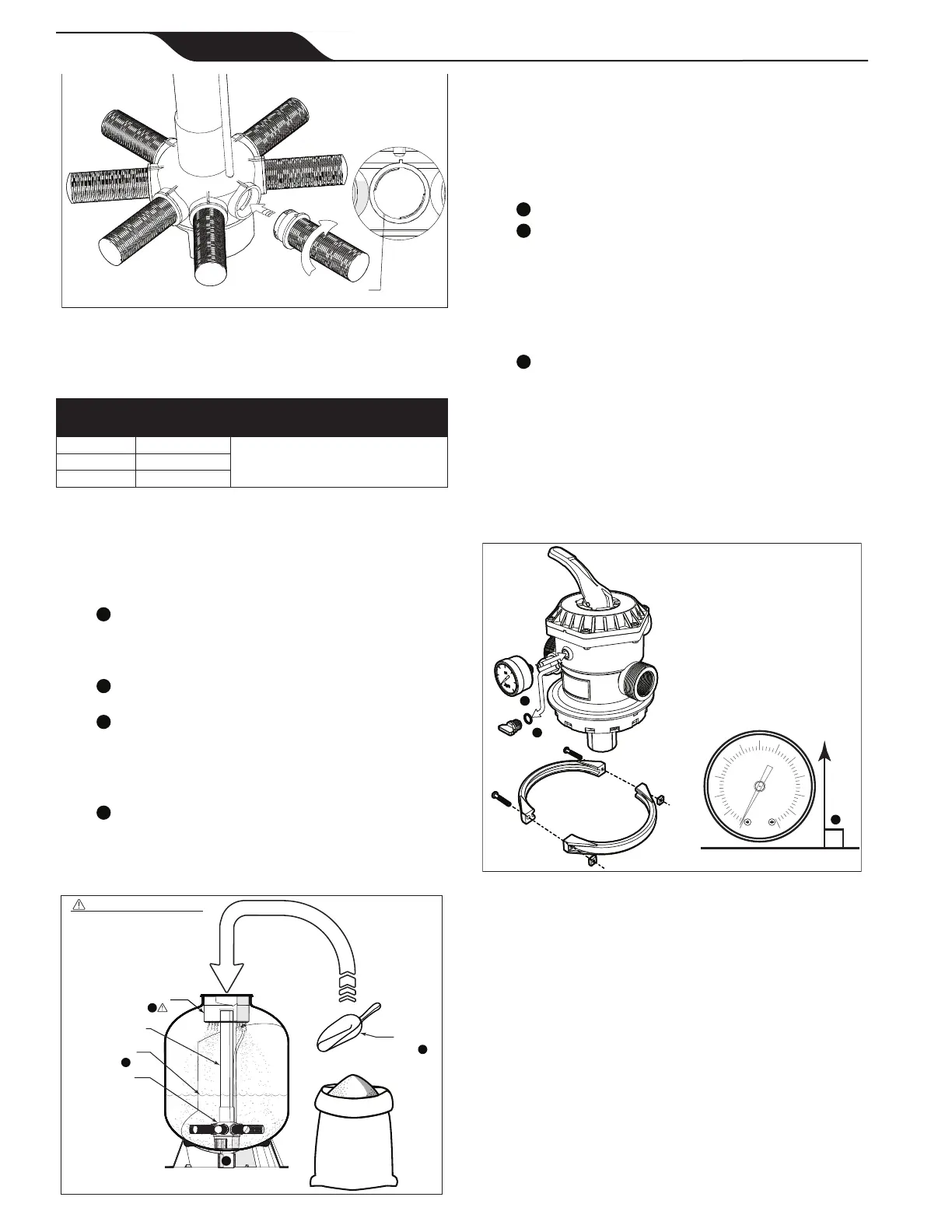

Alinee las lengüetas con las ranuras laterales
en el concentrador. Fije con 1/4 de giro.
4.3 Llenar con arena
El tipo, la cantidad y la limpieza correctos de la arena del ltro
son fundamentales para el funcionamiento adecuado y la
duración del equipo.
Arena de sílice n.º 20 (para uso en
ltros para piscinas únicamente)
Rango de tamaños 0,40-0,55 mm
NOTA: Materiales de ltrado alternativos
Modelo Lb (kg)
Deben seguirse las indicaciones del fabricante
para cualquier material alternativo. El uso de
otros materiales puede producir resultados
inesperados y puede anular la garantía.
PAG19SF 150 lb (68 kg)
PAG22SF 250 lb (113 kg)
1. Asegúrese de que el ltro esté nivelado en la base del
equipo.
NOTA: Mueva el tubo de respiración dentro del tanque
en la parte superior de la supercie de la arena.
2. Prepare el ltro para la arena.
a
Llene el ltro 1/3 - 1/2 de agua antes de agregar la
arena.
• Esto minimizará el estrés adicional sobre los
laterales cuando se agregue la arena.
b
Asegúrese de que el tubo de subidas esté asentado
en la parte inferior del tanque del ltro.
c
Instale el protector de arena.
• El protector de arena debe cubrir completamente la
abertura del tubo.
• Debe tenerse particular cuidado de evitar que la
arena del ltro ingrese al tubo de subida.
d
Con una pala pequeña, agregue arena de manera
lenta y pareja al ltro.
• Asegúrese de permitir que el protector de arena se
drene completamente entre palada y palada para
evitar derrames.
Sílice #20
Rango de tamaños
0,40-0,55 mm
ARENA PARA
FILTROS DE
PISCINA
Pala
NOTA: Asegúrese de utilizar
únicamente arena para filtros de
piscina.
PRECAUCIÓN
d
El protector de arena debe usarse
siempre que se agregue material de
filtrado en el filtro. Si no se utiliza el
protector de arena, el material de
filtrado puede introducirse en la
piscina y producir un funcionamiento
indebido, daños o fallas en los
componentes del filtro.
Nivel de agua
Protector de arena
Tubo de subida
Laterales
Ensamblaje
a
b
c
Cuando se haya agregado toda la arena del ltro:
3. Extraiga el protector de arena y guárdelo para su uso
futuro.
4.4 Ensamblaje de la válvula multipuerto
1. Instale el manómetro.
a
Extraiga el tapón del puerto del manómetro.
b
Instale el manómetro.
• Atorníllelo en su lugar hasta que esté ajustado. NO
APRIETE DEMASIADO.
• De ser posible, oriente el indicador para que esté
alineado horizontalmente. La cinta de Teon
®
que se
incluye puede utilizarse para obtener la orientación y
el ajuste adecuados.
c
De ser posible, oriente el medidor para que esté
legible correctamente y perpendicular al nivel del
piso.
• Aplique de 4 a 6 envolturas de cinta de PTFE (de
plomería) para cada adaptador de unión instalado
en la válvula multipuerto. Instale únicamente cinta de
PTFE (de plomería) en las roscas del adaptador en
los puertos de la válvula.
• No utilice cinta de PTFE (de plomería) en las roscas
de las tuercas de las uniones.
a
b
c
Manómetro
Nivel del piso
4.5 Instalar la válvula multipuerto
1. Dé vuelta el conjunto de la válvula. Instale la junta tórica
de la válvula/del tanque de modo que esté asentada
debajo de la brida del cuerpo de la válvula.
2. Asiente la válvula en el taque del ltro con el tubo de
subida jo en el puerto central del cuerpo de la válvula
multipuerto.
3. Asegúrese de que los puertos de la bomba y de retorno
estén orientados de modo tal que se minimicen las
curvas y las uniones en las tuberías.
4. Posicione la abrazadera de la válvula de modo tal que
capture tanto la brida del cuerpo de la válvula como el
tanque del ltro.
